十字轴式万向联轴器结构设计

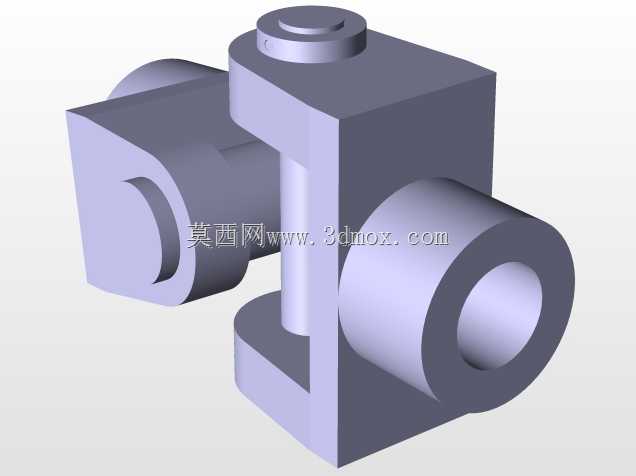

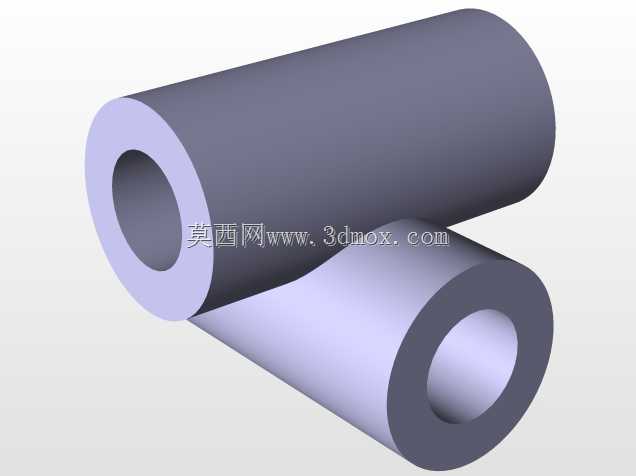

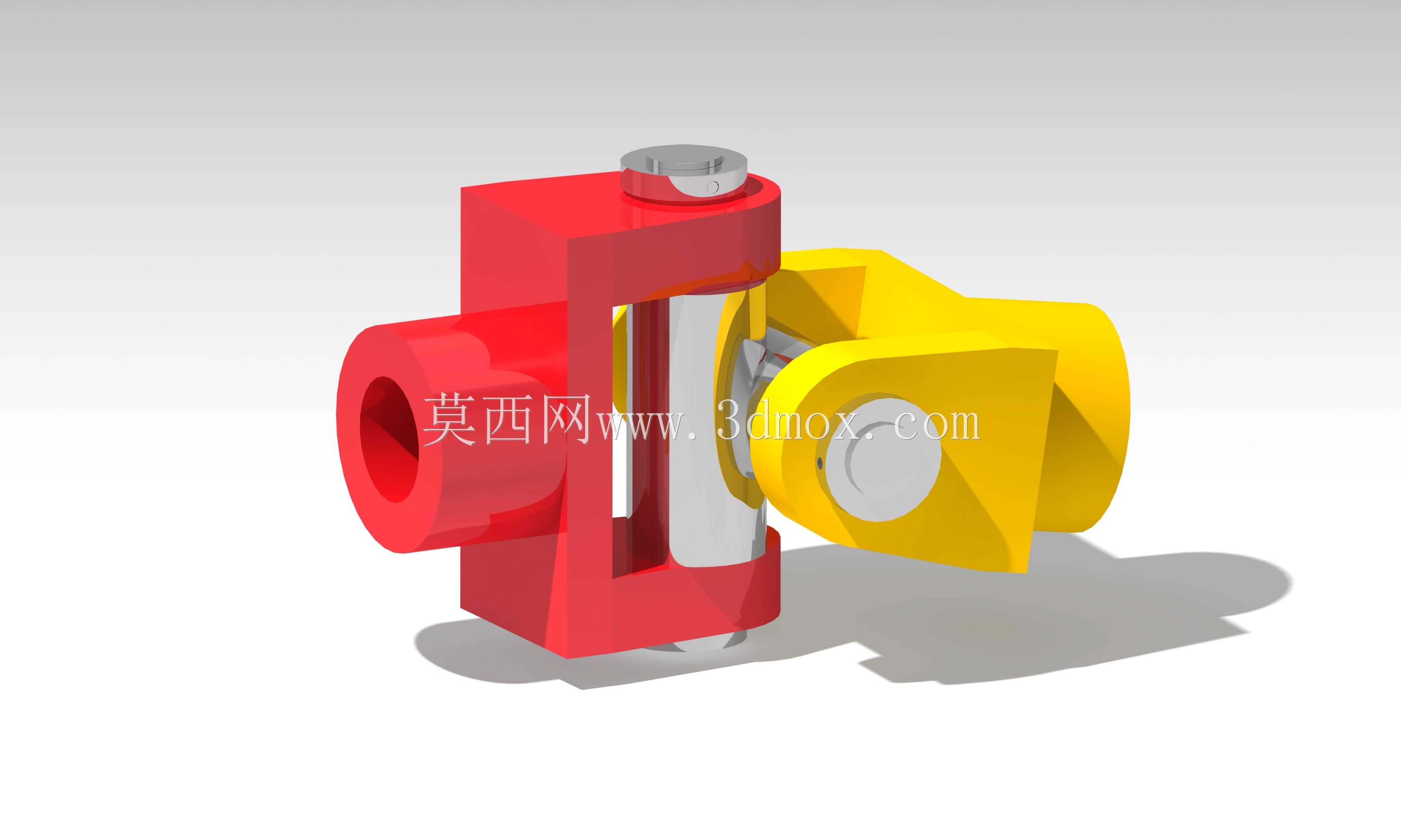

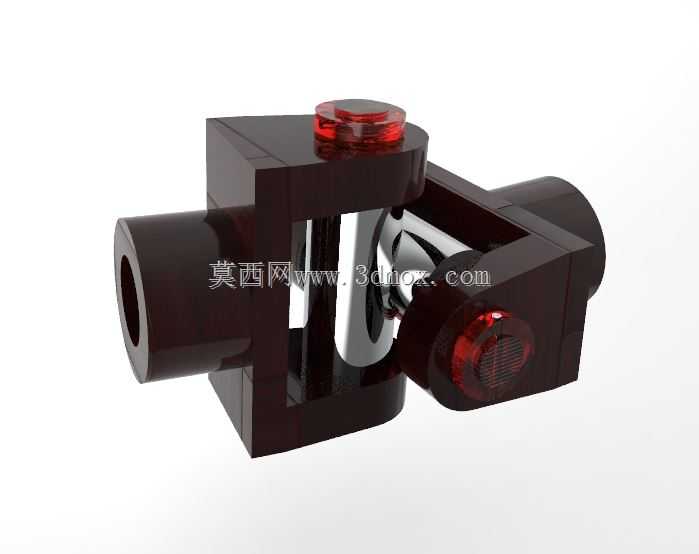

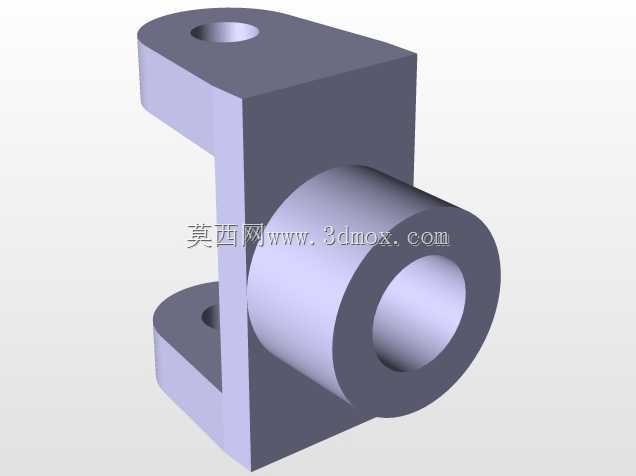

在多轴系动力传递场景中，两轴存在轴线夹角偏移是工程现场极为常见的工况，这类偏移可能来自机架焊接变形、安装定位误差、设备运行时的载荷形变，或是执行端需要往复摆动的动作需求，刚性联轴器完全无法适配这类工况，万向节作为可实现变角度扭矩传递的铰接部件，是这类传动链路里不可替代的核心零件。这款万向节采用十字轴作为核心铰接载体，两个叉形接头分别对接主动轴与从动轴，十字轴的四个轴颈通过配合结构嵌入叉头的安装孔内，能够实现两轴在存在一定角度偏差的状态下连续回转，可靠传递运动与扭矩，不会因为轴线不共线出现卡滞、附加载荷激增的问题。从结构设计逻辑来看，叉形接头的主体采用方块式衔接结构，相比传统的铸锻叉头，这种结构在建模阶段就完成了应力集中区域的圆角过渡处理，十字轴轴颈与叉头的配合面预留了充足的润滑储油空间，轴端设置的密封端盖既可以阻挡外界粉尘、切削液进入配合面造成磨粒磨损，也能防止内部润滑脂在运转离心力作用下甩出，延长部件的维护周期。在安装边界上，两端的轴套采用标准通孔设计，可适配常用直径的传动光轴，通过侧面的紧定螺钉实现周向固定，不需要额外加工定制的连接法兰，能够直接适配现有设备的改造需求，整体外形的回转半径经过紧凑化设计，在满足额定扭矩传递强度的前提下，尽可能压缩了径向占用空间，避免安装时与周边的机架护板、管线产生运动干涉。这类万向节广泛应用在机床进给传动链、自动化设备的摆动执行端、轻工机械的多轴联动机构、小型输送设备的动力传递环节，在两轴轴线夹角不超过设计允许值的工况下，能够保持稳定的传动效率，不会出现明显的传动回差。建模过程中对十字轴的受力截面做了等强度优化，叉头的壁厚根据扭矩传递的剪切力计算结果做了差异化设计，受力较大的轴颈衔接区域做了局部加厚，非受力区域做了适度的减材处理，在保证整体结构刚性的同时控制了零件自重，避免运转时因为自身重量过大带来额外的动不平衡量。需要注意的是，单万向节在传递扭矩时存在瞬时转速波动，当两轴夹角越大波动越明显，在对传动匀速性要求较高的场景下，通常会成对使用双万向节结构，通过中间轴的相位补偿消除转速差，这款单万向节的接口尺寸做了通用化设计，可直接配对组成双万向节组件，不需要额外加工转接零件。
