双轮式改进型日内瓦间歇传动机构

这套改进型双轮日内瓦机构，核心针对传统单轮槽轮间歇传动的动程缺陷做了结构优化，在自动化转位工位的实际适配性上有明显提升。从实际应用场景来看，这类间歇传动结构常被用在多工位转盘设备、自动化送料机构、电影放映机输片结构、包装线转位模组上，核心作用是把主动件的连续匀速转动，转换为从动件的周期性间歇转位，在转位停顿阶段预留足够的工位作业时间，满足装配、检测、上料等工序的动作节拍要求。

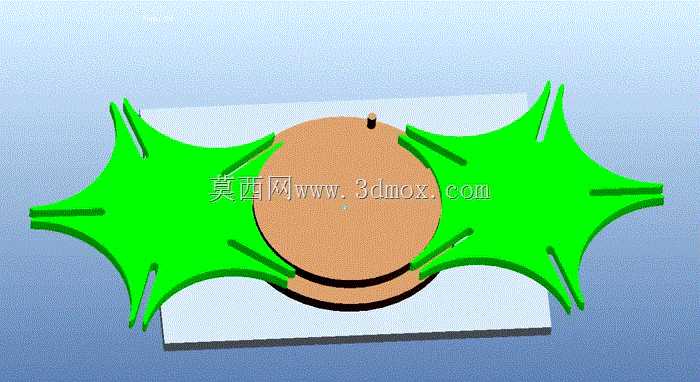

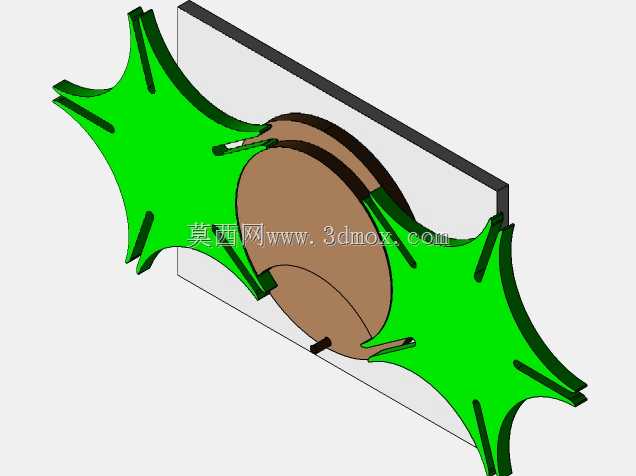

结构设计上，这套方案摒弃了传统单从动槽轮的布局，采用对称布置的双日内瓦轮配合带销主动盘，主动盘上的圆柱拨销在转动过程中依次切入两侧槽轮的径向导槽，带动槽轮完成固定角度的转位，当拨销脱离导槽后，槽轮上的内凹锁止弧会与主动盘上的外凸锁止弧贴合，实现槽轮的精准锁止，避免停顿阶段出现工位偏移。相比传统单轮结构，双轮布局可以在相同主动盘转速下，实现更密集的间歇动作输出，同时平衡单侧槽轮带来的径向受力，降低转轴处的偏磨风险，提升机构整体运行平稳性。

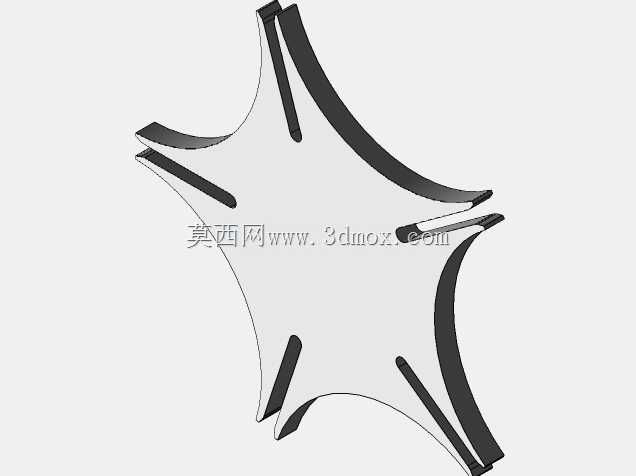

从安装边界来看，这套机构的核心传动副采用平面布局，所有运动部件均处于同一安装平面内，主动轴与两侧从动槽轮的轴孔中心距需严格匹配拨销回转半径与槽轮槽口的中心距公差，安装时需保证拨销与槽轮导槽的侧隙控制在0.02-0.05mm区间，间隙过大会导致转位到位时存在冲击回差，间隙过小则会出现卡滞磨损。槽轮的径向槽采用对称分布设计，每个槽的导向面做了微小的导入倒角，降低拨销切入瞬间的刚性冲击，主动盘上的锁止弧与槽轮锁止面的配合间隙需控制在0.01mm以内，保证停顿阶段的定位精度，满足多工位作业的位置重复度要求。

实际功能层面，这套改进结构有效降低了传统日内瓦机构在高速运行时的冲击噪音，双轮交替受力的设计也让单个槽轮的受载频次降低一半，延长了传动部件的磨损周期，在中低速自动化转位场景下，不需要额外添加缓冲阻尼结构就能实现平稳的间歇转位动作，适合集成在紧凑型自动化设备内部，不需要占用过大的安装空间，同时零件加工工艺性较好，槽轮与主动盘均可采用常规铣削加工完成，不需要特殊的定制工装，加工成本可控，适合小批量设备配套使用。
