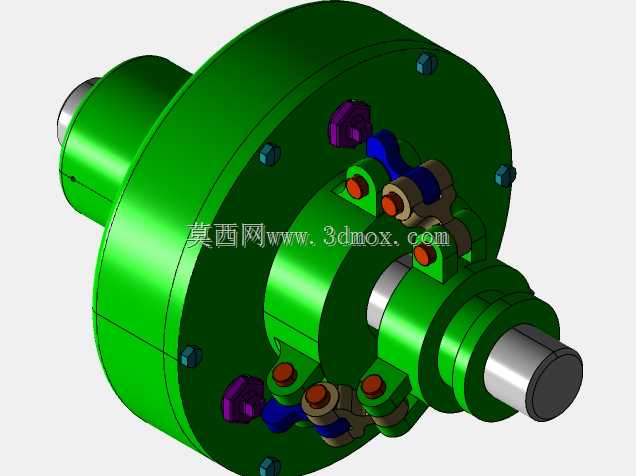

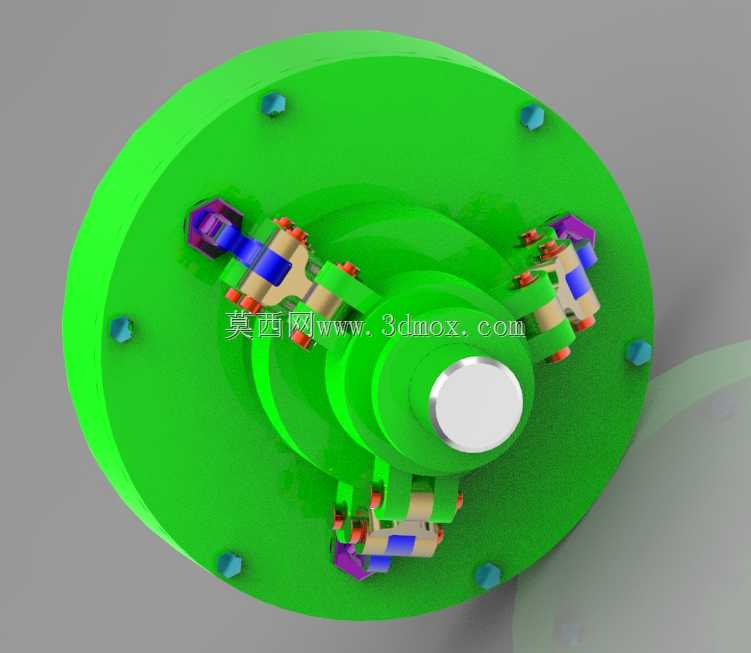

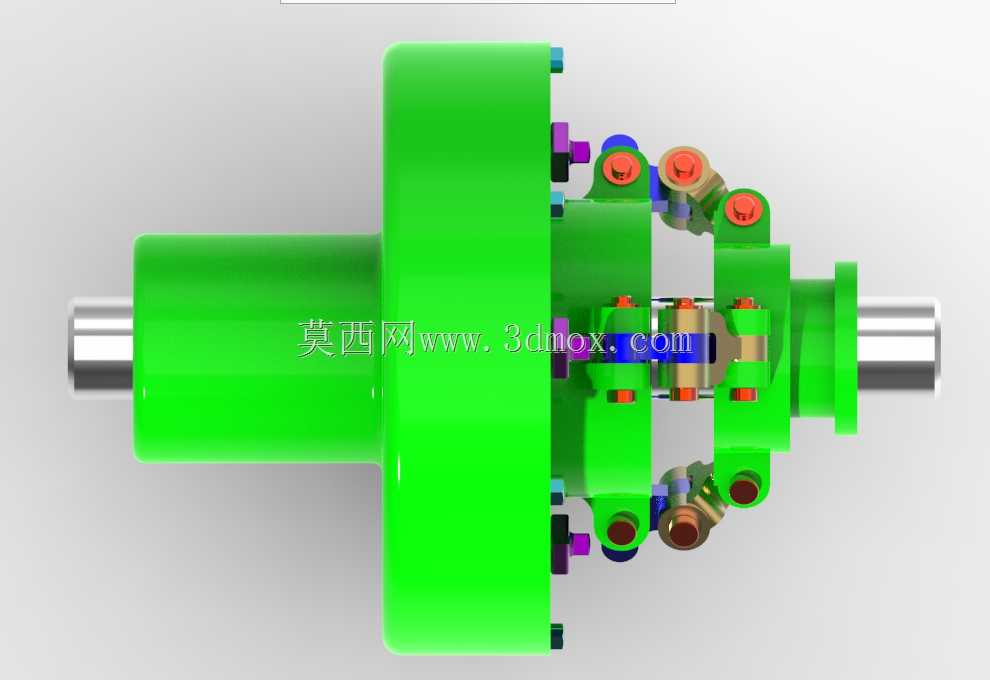

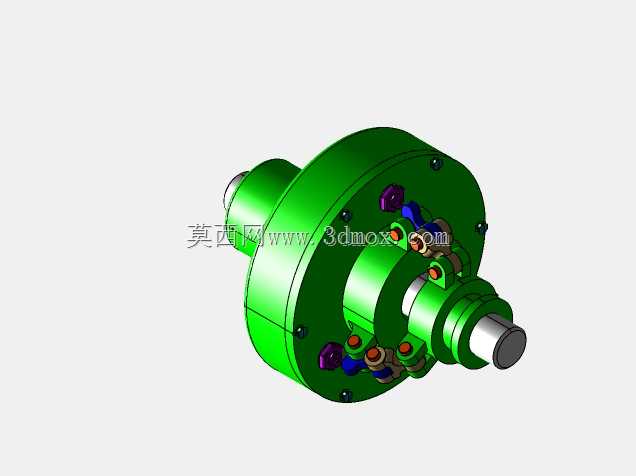

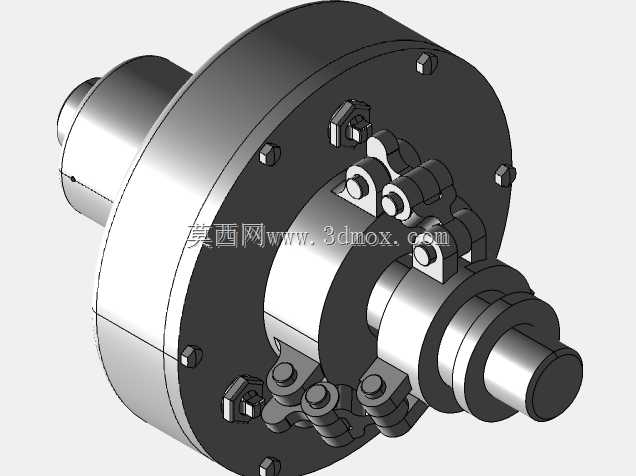

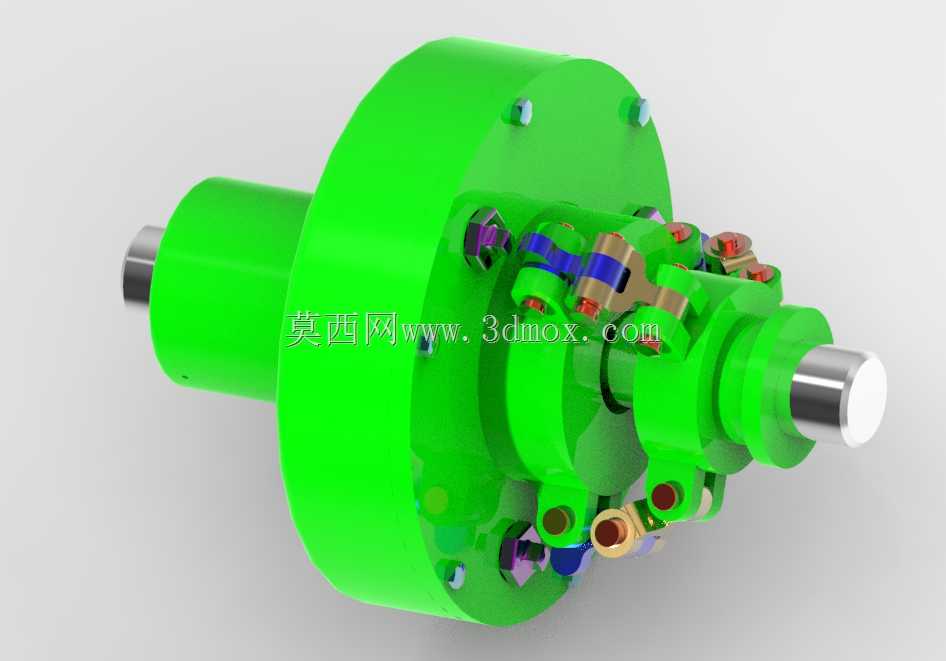

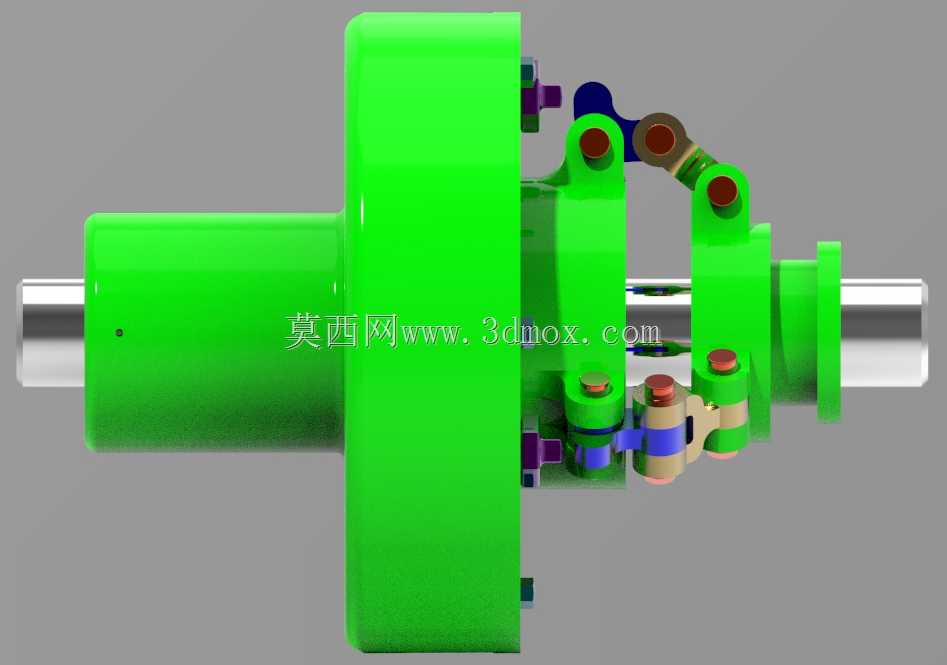

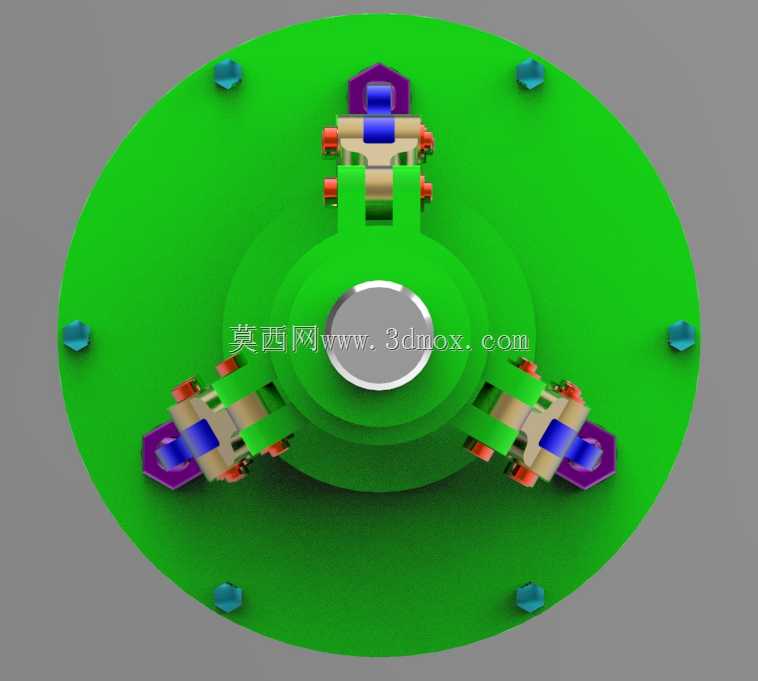

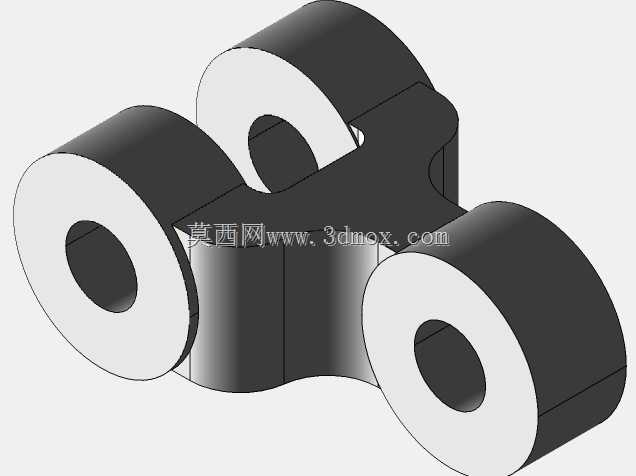

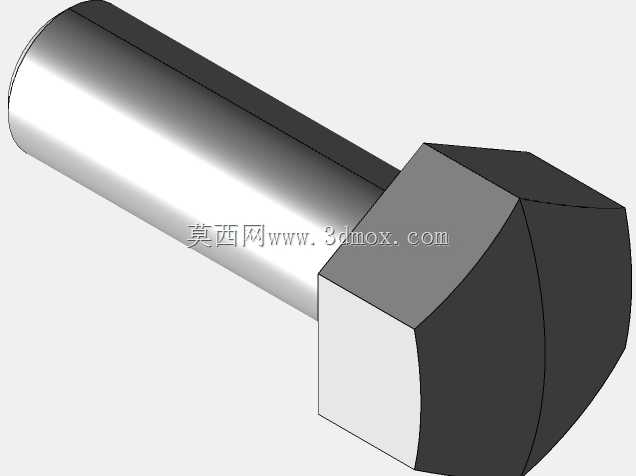

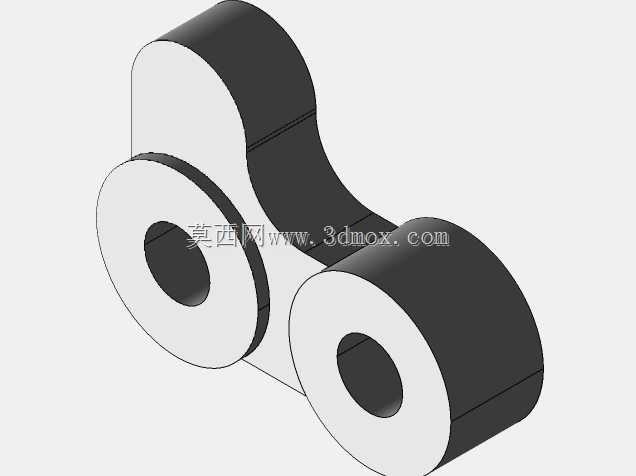

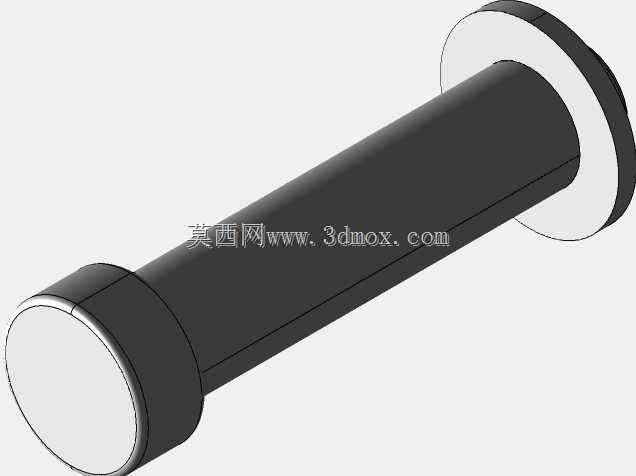

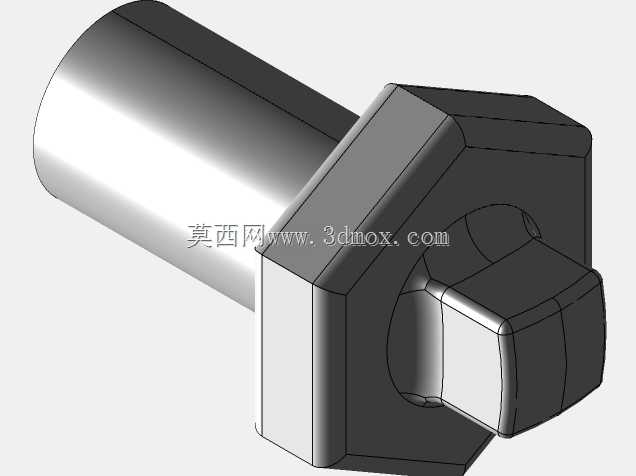

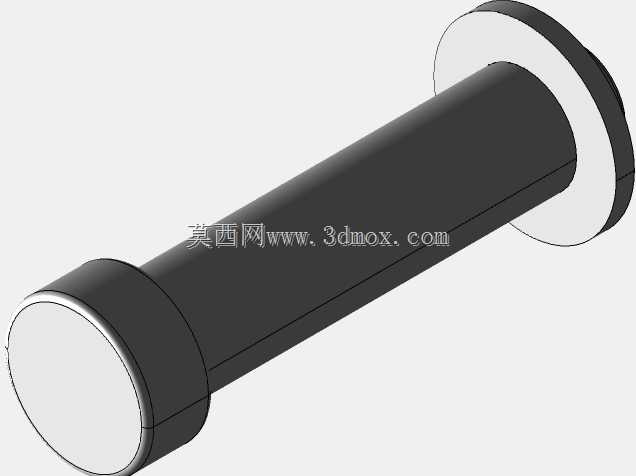

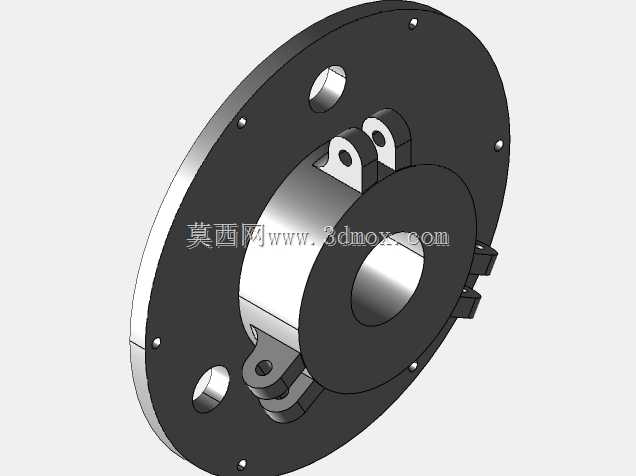

多片式湿式离合器传动结构三维设计

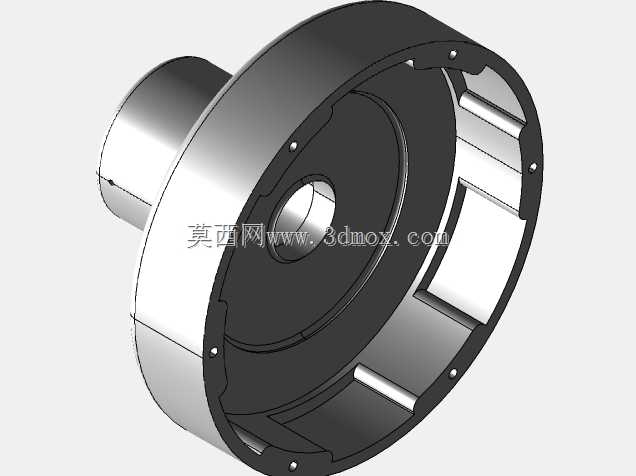

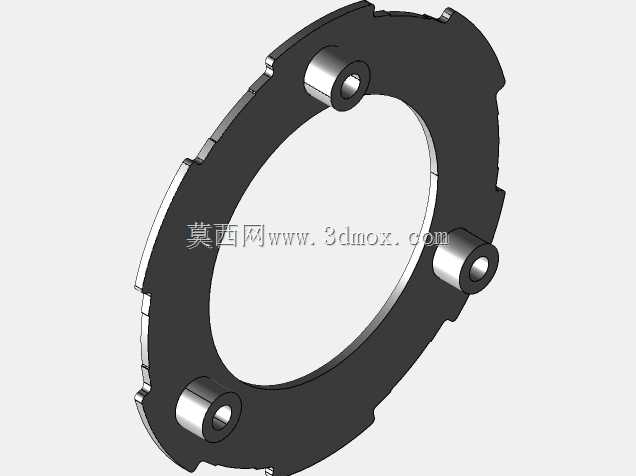

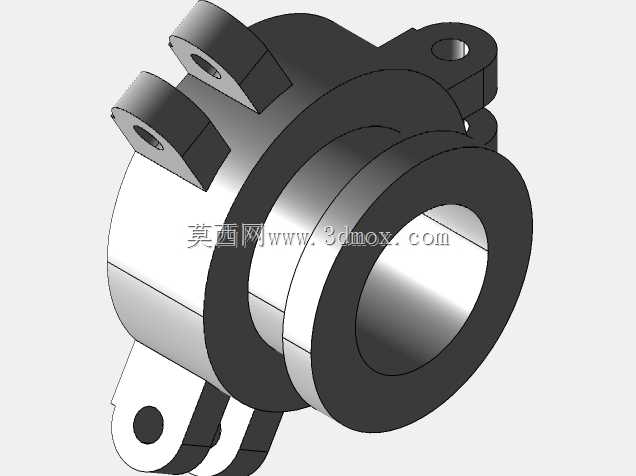

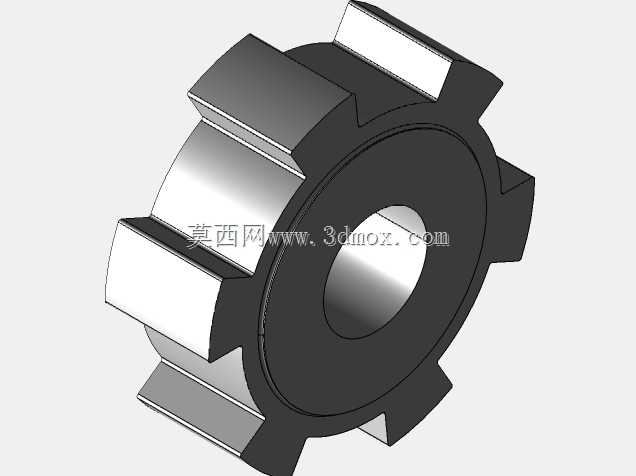

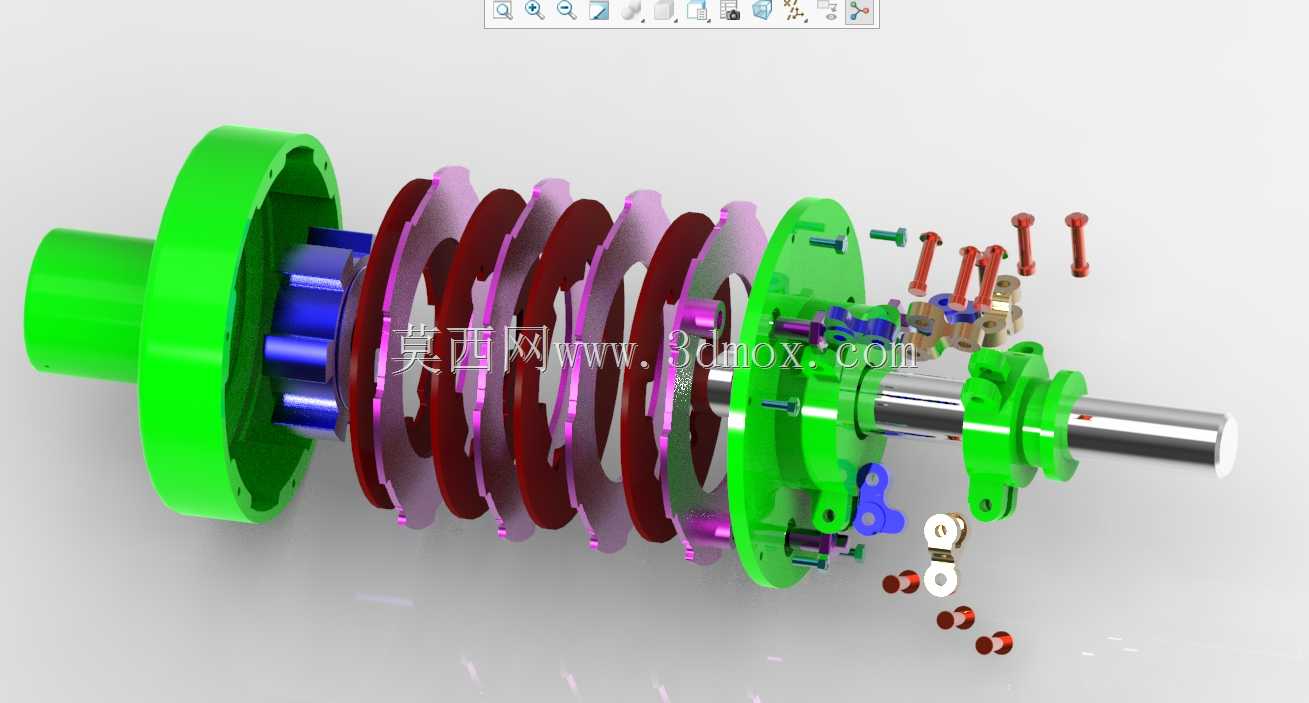

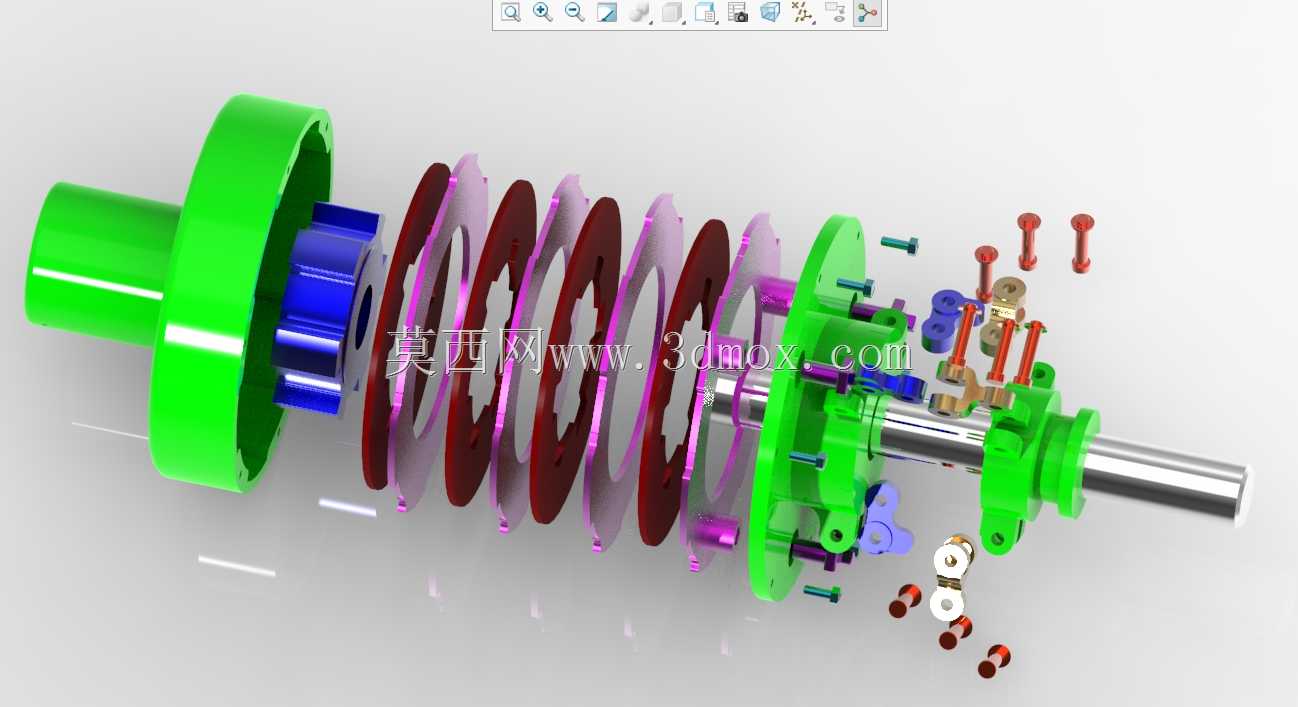

多片式离合器的核心应用场景集中在需要大扭矩传递、频繁启停切换的传动链路中，除了传统手动、自动乘用车的变速箱输入端，在工程机械换挡机构、重型设备动力分动箱、机床主轴变速单元中也有大量应用，相比单片干式离合器，其依靠多组摩擦副叠加的接触面积，能在相同径向尺寸下传递数倍的额定扭矩，适配高负载工况下的动力接合需求。从实际用途来看，这套结构的核心作用是在动力输入与输出端之间实现平顺的扭矩传递与彻底分离，接合过程中多组摩擦片逐步压紧，能通过滑磨过程缓冲动力冲击，避免传动系统齿轮、轴类零件承受瞬时冲击载荷，分离状态下主动、从动摩擦片完全脱开，彻底切断动力传输路径，满足换挡、驻车、空载启动等工况的动力切断需求。从功能特性上看，这套结构的主动摩擦片通过外花键与离合器输入毂连接，随动力输入端同步旋转，从动摩擦片通过内花键与输出轴套连接，压紧机构动作时，压盘沿轴向逐步施压，将交错排布的主、从动摩擦片压紧，依靠摩擦片接触面的摩擦力实现扭矩传递，摩擦片表面设计有均匀的油槽结构，工作时润滑油在槽内循环，既能带走滑磨产生的热量，避免摩擦片过热烧蚀，也能减少摩擦片的磨损速率，提升整体使用寿命。设计过程中首先需要明确安装边界的尺寸约束，输入轴的轴径、花键模数需要匹配上游动力输出端的连接尺寸，输出端的连接法兰孔位要适配下游传动部件的安装接口，离合器整体的径向最大尺寸不能超过传动舱的内部安装空间，轴向的行程余量要预留出摩擦片磨损后的补偿间隙，避免摩擦片磨损后出现压紧力不足、打滑的问题。结构排布上，摩擦片的数量需要根据额定传递扭矩计算确定，每片摩擦片的单位面积压力不能超过摩擦材料的许用比压，避免摩擦片过早磨损，压紧弹簧的刚度需要匹配压紧力需求，既要保证额定扭矩下摩擦片不打滑，也要控制分离时的操纵力在合理范围内，避免操纵机构负载过大。回位机构的设计要保证分离状态下所有摩擦片能彻底脱开，避免半联动状态下的不必要磨损，分离轴承的安装位置要与压盘的分离指对齐，保证轴向施压过程中受力均匀，避免压盘偏斜导致摩擦片偏磨。另外，润滑通道的设计要保证所有摩擦副表面都能得到充分的润滑油供给，油路的走向要避开应力集中的结构区域，避免壳体开孔影响整体结构强度，连接螺栓的预紧力需要按照扭矩等级要求设定，保证高速旋转状态下连接件不会出现松脱问题。
