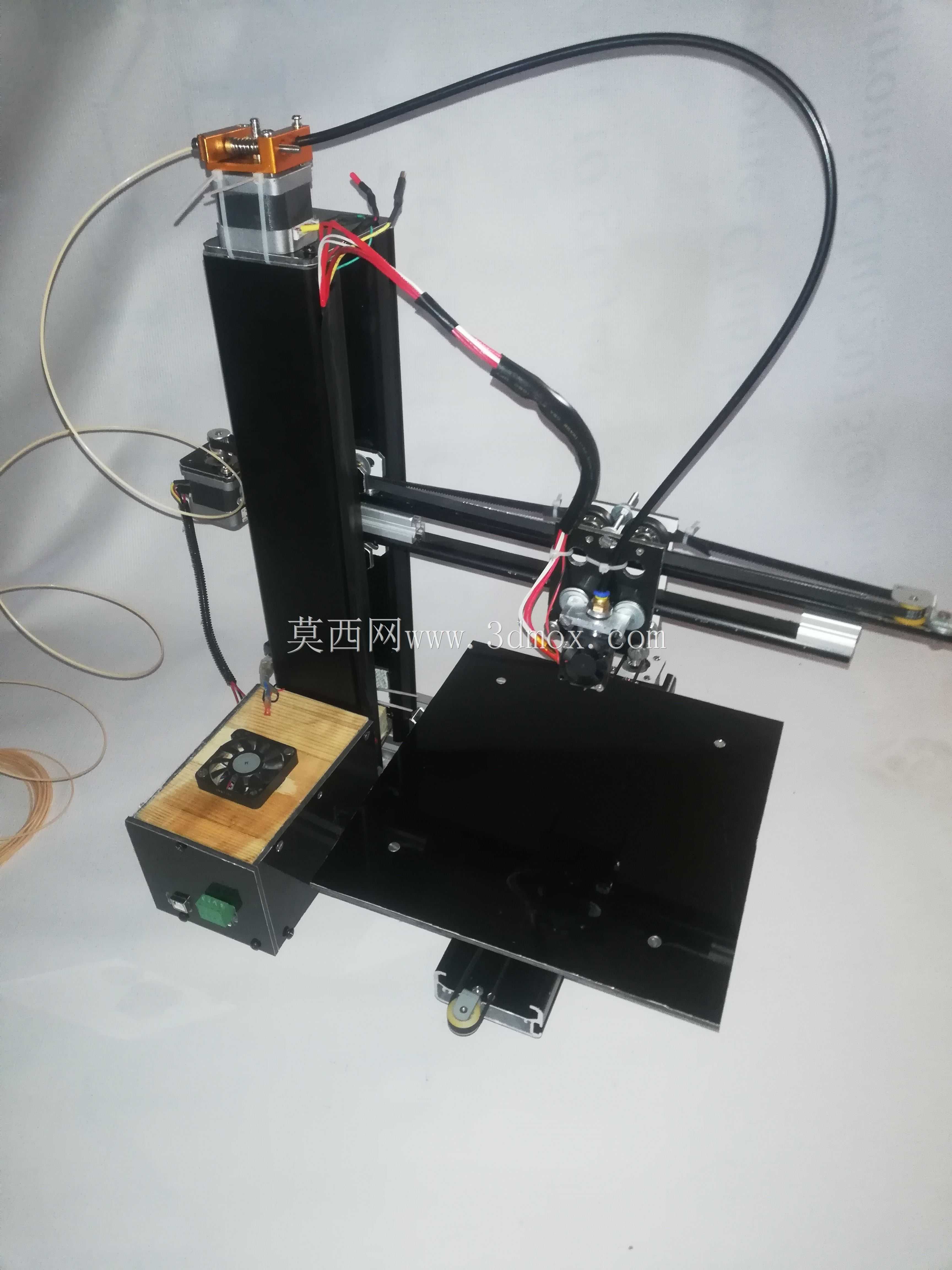

龙门式桌面级FDM熔融沉积3D打印设备

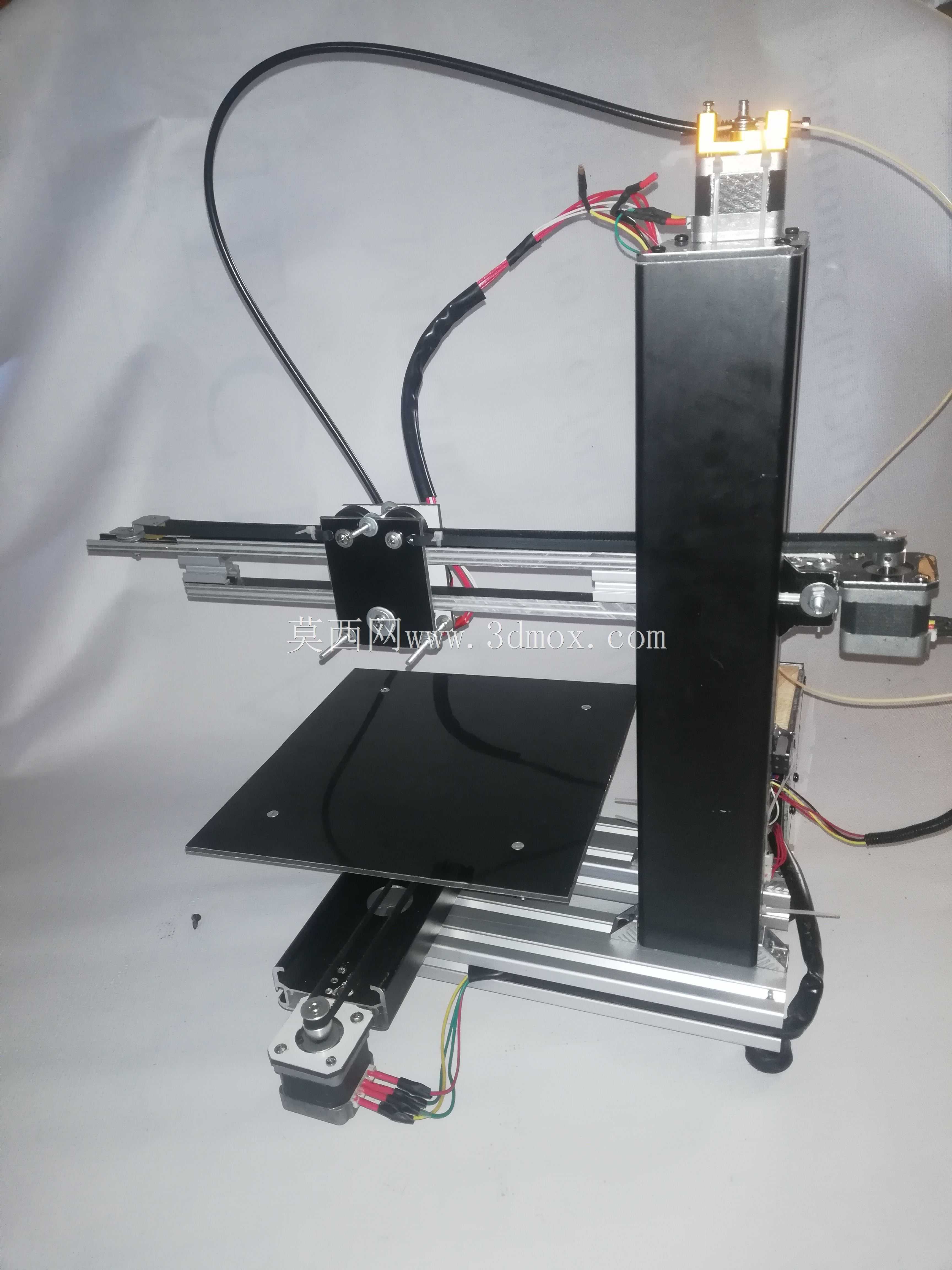

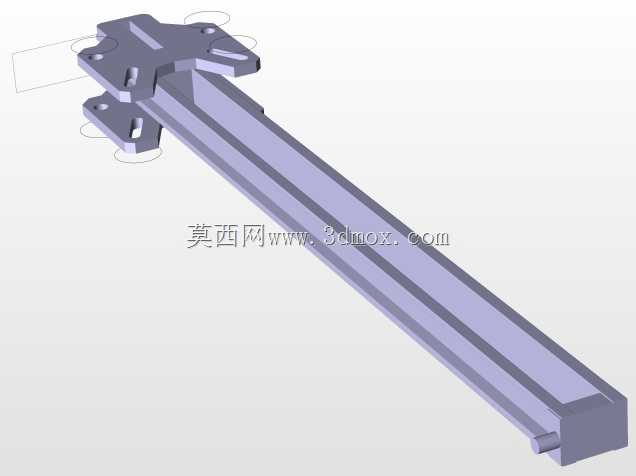

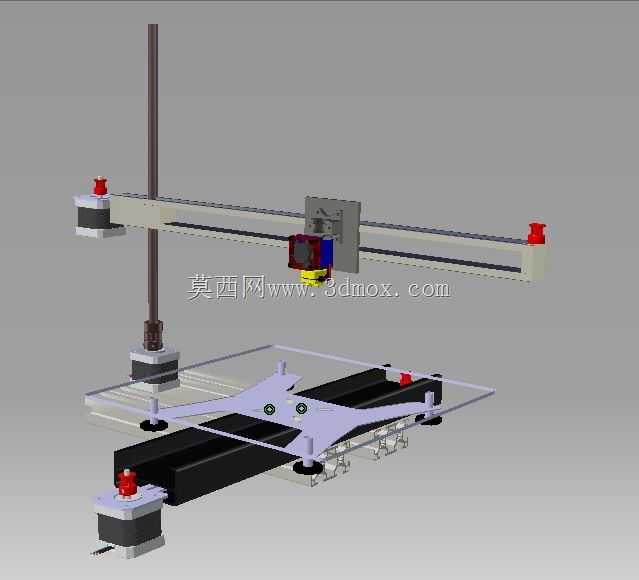

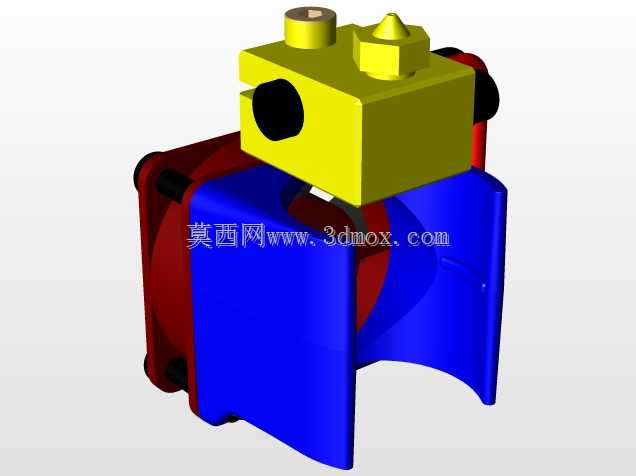

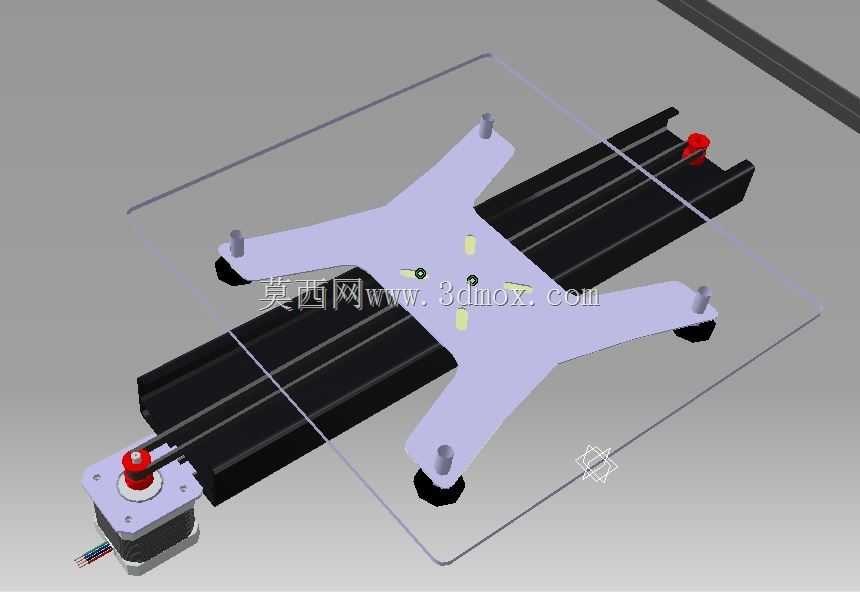

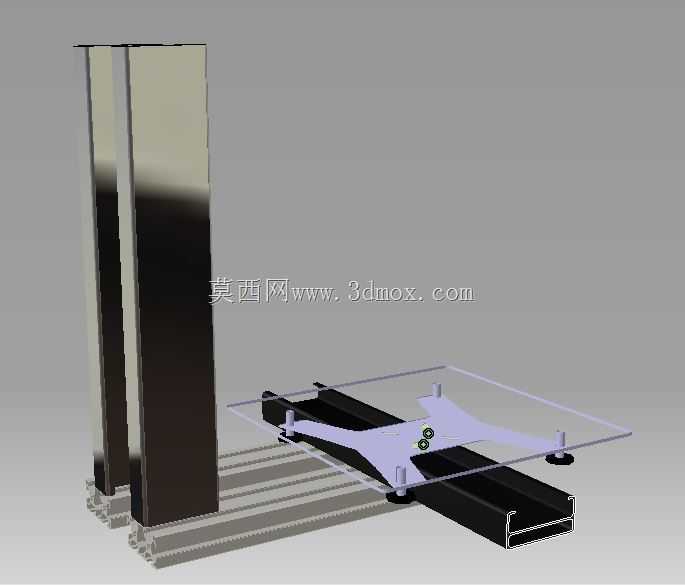

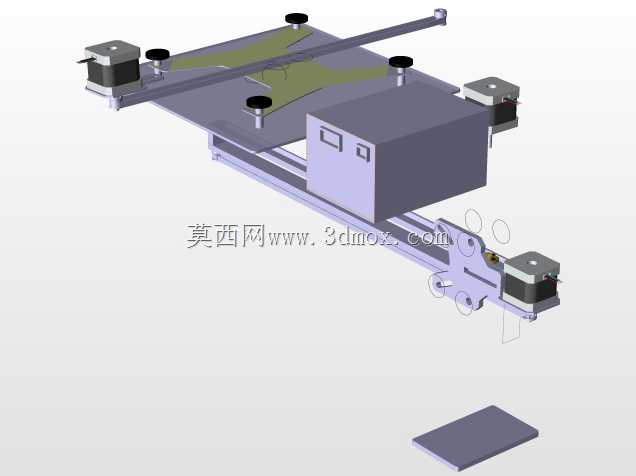

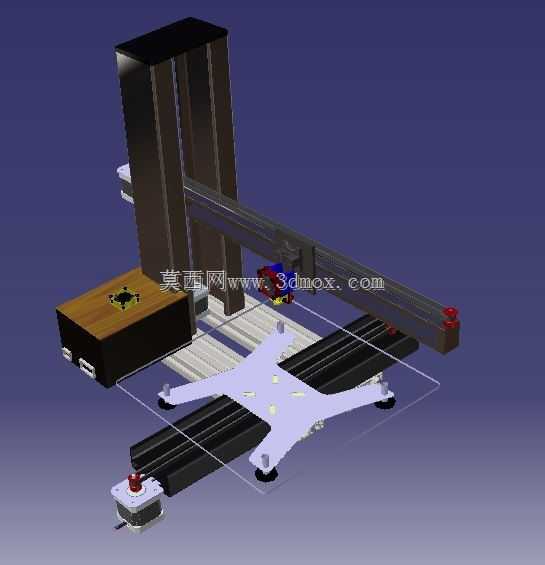

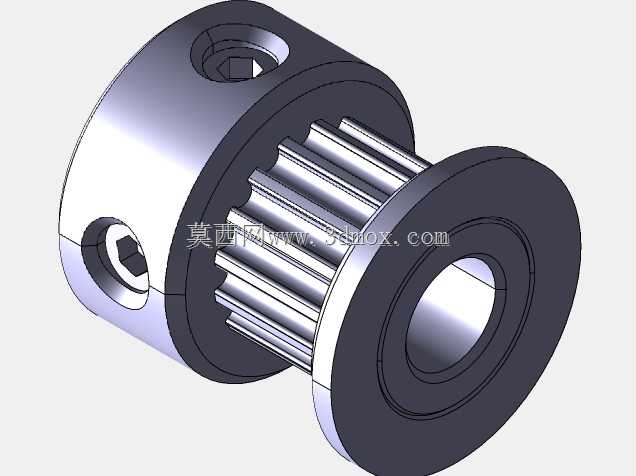

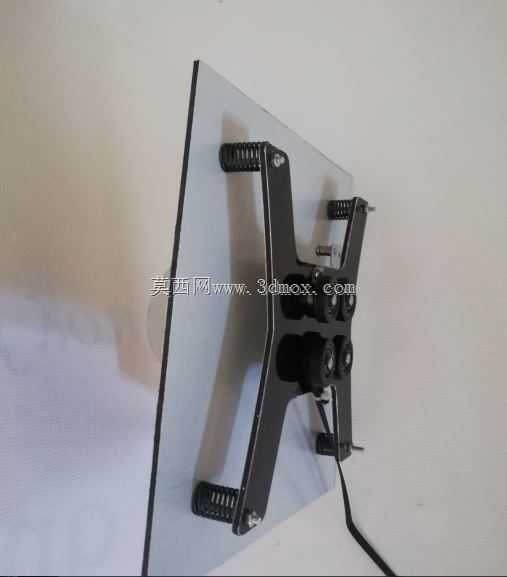

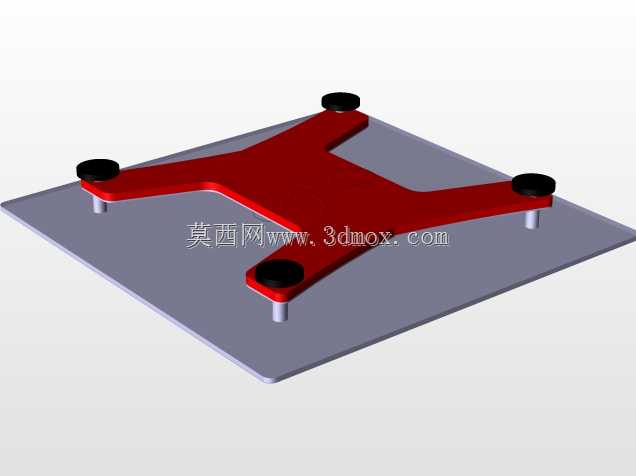

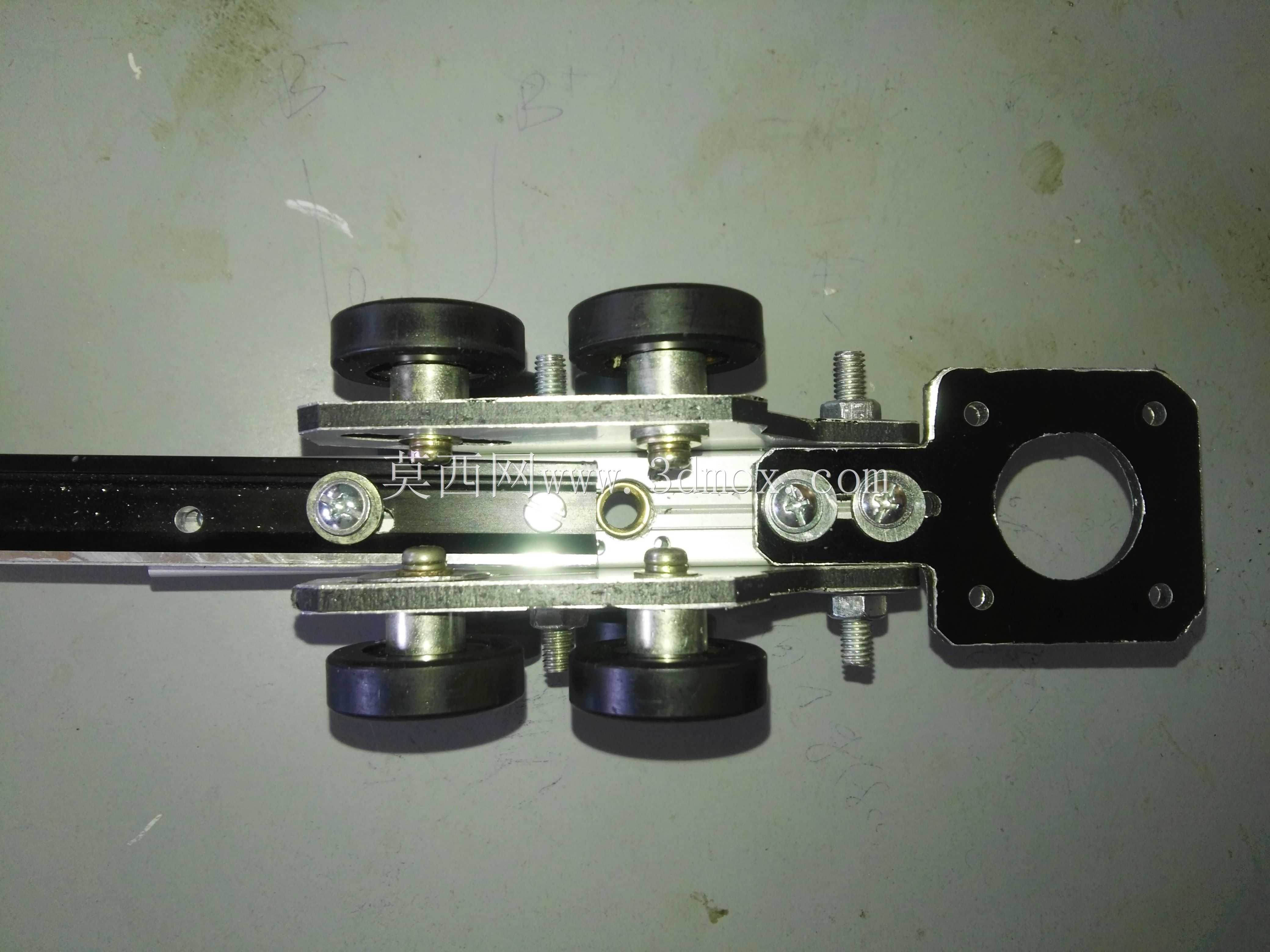

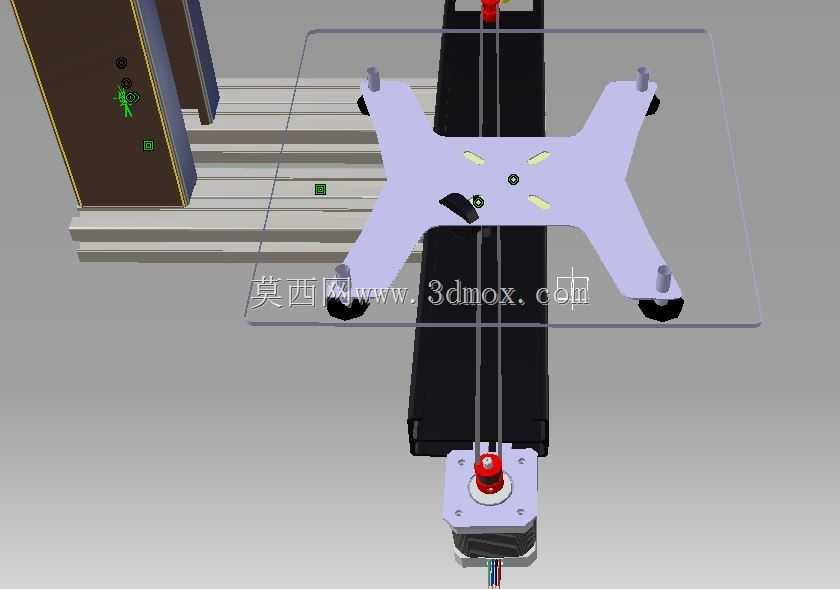

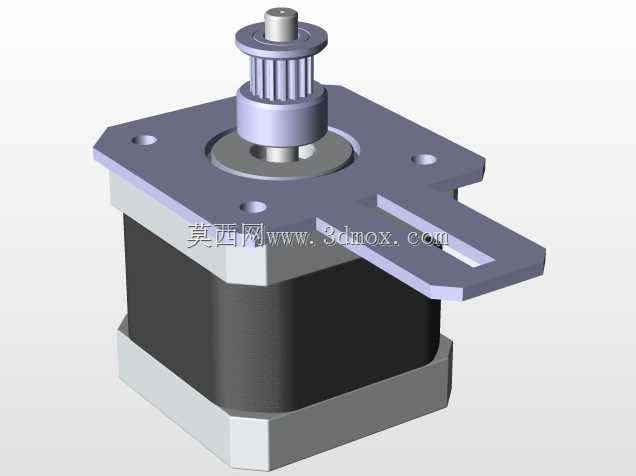

这款龙门架构的桌面级增材制造设备，核心面向创客空间、高校实训实验室、小型产品研发工作室的快速成型场景，可直接将三维数模转化为实体样件，覆盖手板验证、工装夹具快速制作、创意产品打样、教学实训演示等实际使用需求，无需依赖外协开模或传统机加工工序，能大幅缩短小批量定制件、验证件的制作周期。设备采用经典的动龙门运动布局，X轴横梁搭载挤出打印头组件沿两侧纵向导轨做Y向运动，打印平台固定于设备底座区域做Z向升降，这种布局能有效降低运动部件的整体惯量，在保证成型幅面的前提下控制设备整体占地面积，适合放置在常规工作台面使用，无需额外预留大面积安装空间。从结构设计逻辑来看，设备框架采用标准铝型材拼接搭建，型材槽位可灵活调整各轴限位开关、拖链、走线槽的安装位置，后期维护更换零部件时无需对主体框架做二次加工，降低了装配与运维的难度。打印平台采用四点调平加底部调平旋钮的结构设计，配合平台表面的柔性贴膜，既能保证首层打印时耗材的附着效果，避免打印过程中出现翘边移位问题，也能在打印完成后轻松取下成型件，减少对平台表面的损伤。传动系统方面，各运动轴采用同步带加直线光轴导轨的组合，兼顾了运动精度与制造成本，挤出端采用近端送料结构，可适配PLA、ABS等常见的熔融沉积类打印耗材，送料阻力小，耗材挤出的响应速度更快，能有效减少打印过程中的断料、出料不均问题。设备的电控组件集中布置在机身侧部的独立盒体内，走线沿型材槽内的拖链排布，避免运动过程中线缆出现拉扯、磨损问题，同时预留了耗材架的安装位，可直接挂载1kg规格的标准耗材卷，无需额外配置独立耗材支架。从安装边界来看，设备整体宽度控制在常规桌面可容纳的范围内，后部预留散热与走线空间，操作端朝向使用者一侧，操作按键、耗材进料口都布置在便于操作的位置，日常换料、调平、取件等操作都无需挪动设备主体。在实际使用场景中，这类设备可完成结构件装配验证、复杂曲面创意作品制作、学生课程设计实物输出等工作，相比工业级增材设备，它的使用门槛更低，调试维护更简便，同时能满足绝大多数非工业批量生产的成型需求，结构上的模块化设计也方便使用者根据自身需求做功能拓展，比如加装 enclosure 保温罩适配高温耗材、更换更高精度的传动组件提升打印精度等。
