起重作业用三角连接式吊钩结构

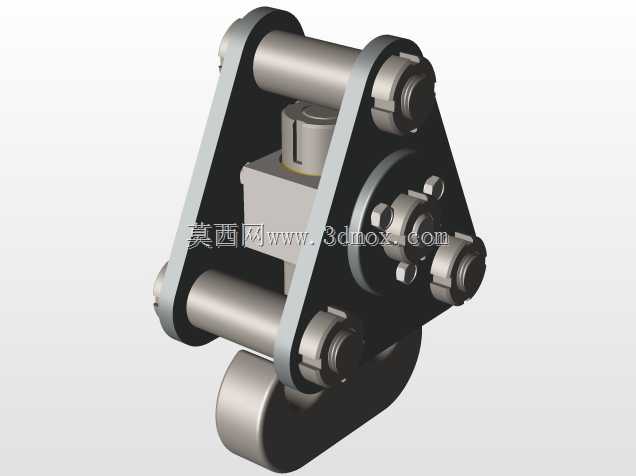

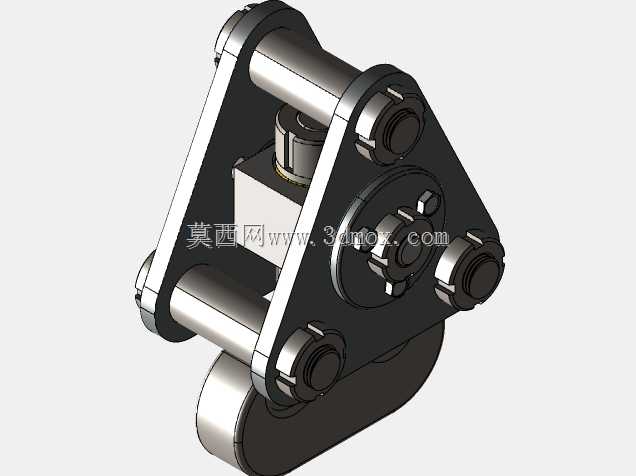

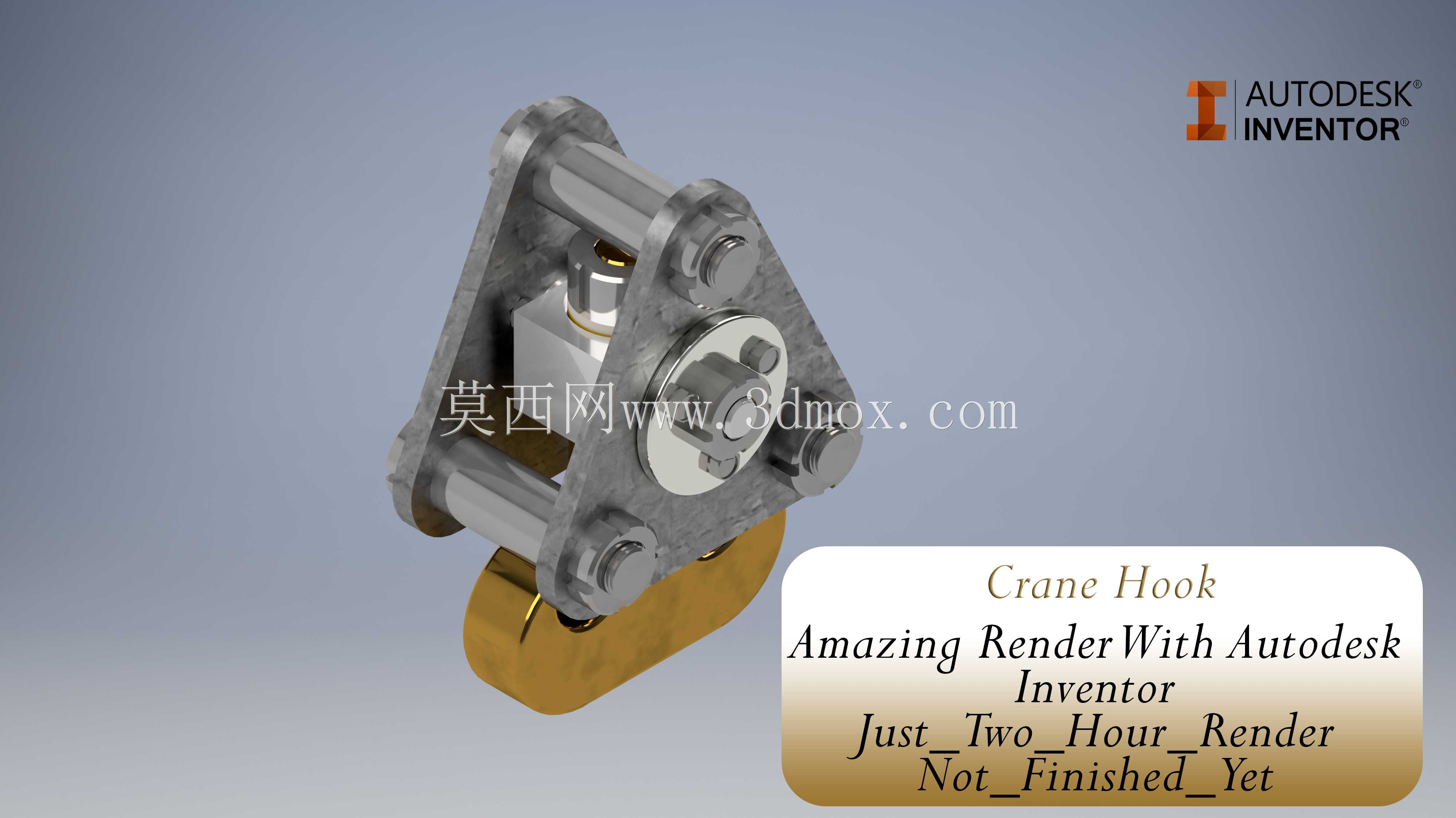

该吊钩结构主要应用于车间重型工件转运、港口散货吊装、工程施工现场物料垂直吊运等场景，作为起重设备与被吊载荷之间的核心承载连接件，直接决定吊装作业的安全冗余与载荷传递稳定性。整体采用三角板式铰接布局，上侧两组铰接销轴用于对接起重设备的动滑轮组吊耳或者起重链条端接件，下侧铰接轴直接连接吊钩钩体，三角承力板的受力路径经过优化，所有铰接孔位的载荷分布均匀，避免了单块侧板受偏载出现应力集中的问题。设计过程中优先考虑了铰接部位的转动灵活性，所有销轴配合面均预留了润滑脂加注通道，配合轴套结构降低长期重载转动下的磨损速率，侧板外侧的螺栓紧固结构用于锁定销轴轴向位置，防止作业过程中销轴窜动脱出，同时便于后期磨损件的快速拆解更换。从安装边界来看，上侧两个铰接孔的中心距适配常规5-10吨级起重葫芦的下吊耳安装尺寸，无需额外加工过渡连接件即可完成装配，下侧吊钩的钩口开度满足常规吊装卸扣、钢丝绳吊索的挂接需求，钩体顶部的推力轴承结构可实现吊重状态下的水平回转，避免吊装过程中钢丝绳扭结打转。结构细节上，三角承力板的边角均做了大圆弧过渡处理，消除了板材切割后的应力集中源，所有铰接孔的端面都加工有沉台，用于嵌入轴套的定位台阶，保证轴套与侧板的同轴度，吊钩钩体与下铰接轴的连接部位做了加厚处理，匹配额定载荷下的抗弯截面模量要求，整体结构没有冗余的装饰性设计，所有几何特征都服务于承载、转动、拆装的实际功能需求。在实际选型适配时，可根据额定起重量调整侧板厚度、销轴直径以及钩体的截面尺寸，该结构的铰接布局天然具备一定的角度补偿能力，当起吊过程中出现轻微偏载时，各铰接点的微小转动可抵消部分附加弯矩，避免刚性连接结构在偏载下出现焊缝开裂或者板材变形的问题，相比传统的单板式吊钩结构，三角双铰接的布局在同等自重下的承载安全系数更高，适合在频繁启停、载荷波动较大的起重作业场景下使用。
