多通路集成式液压阀块结构设计

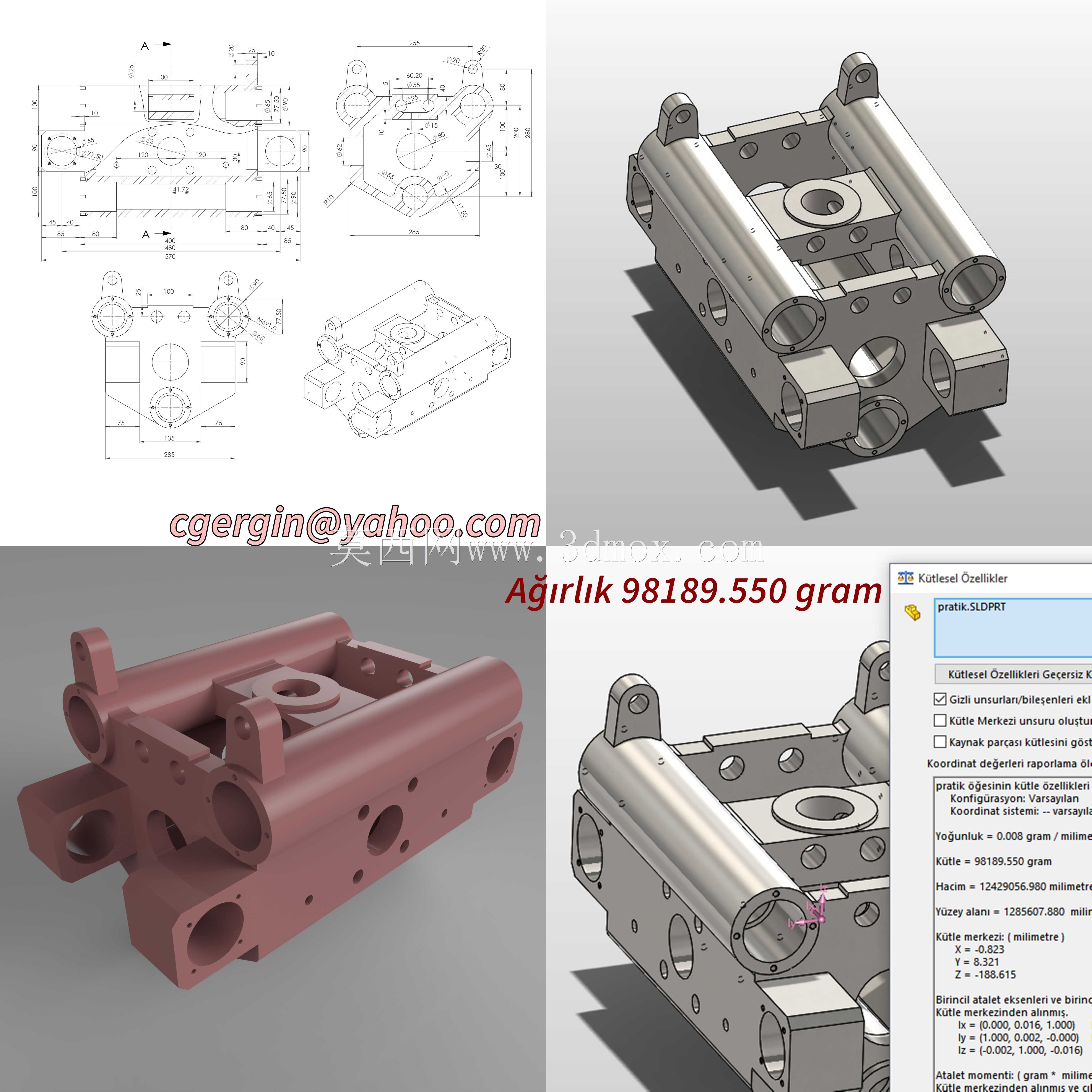

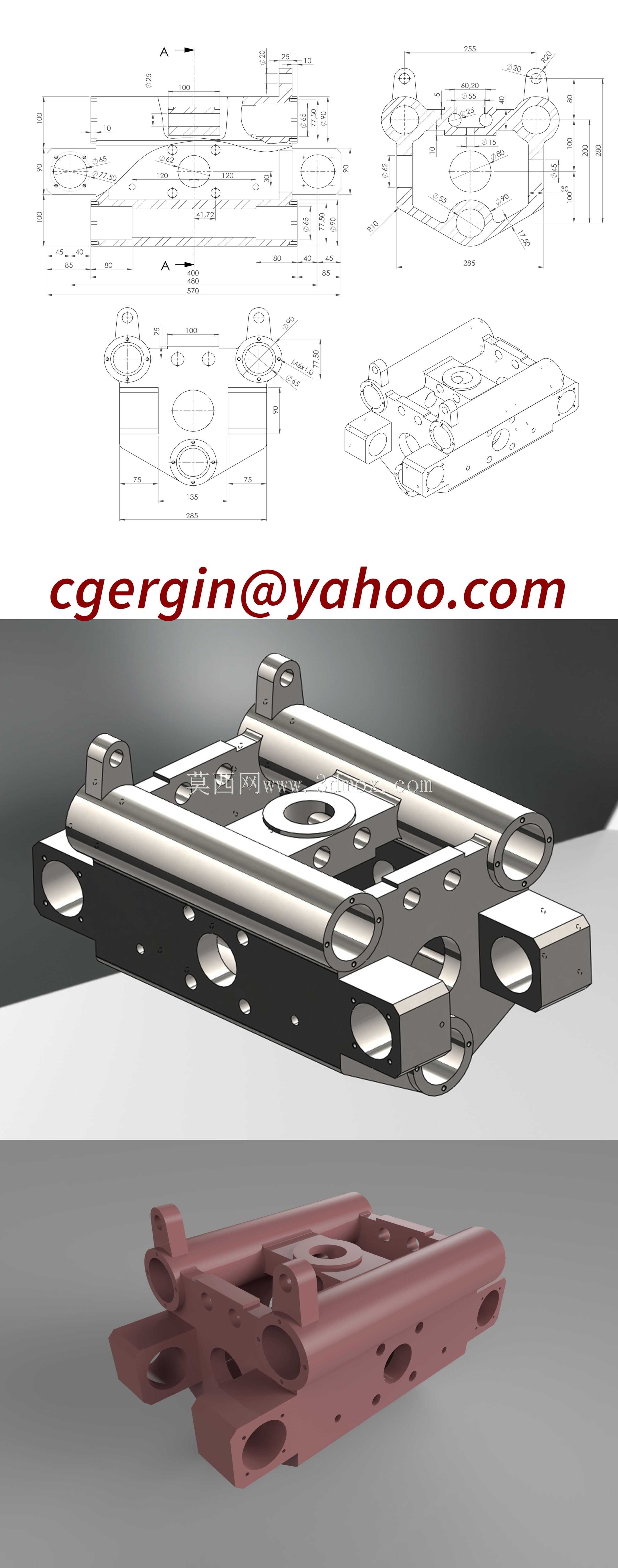

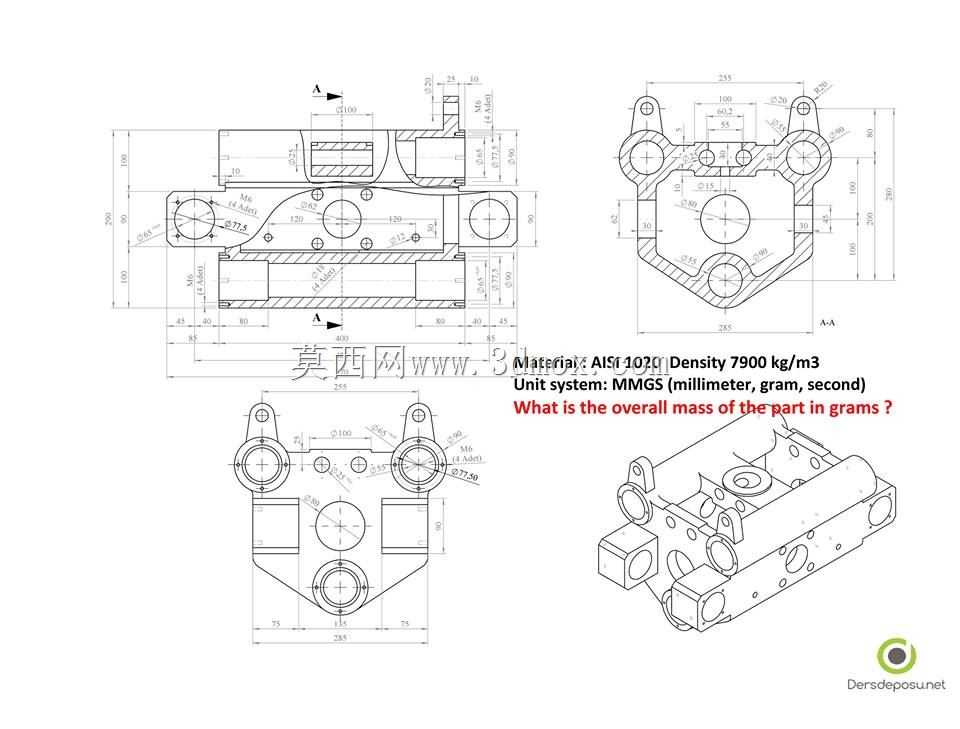

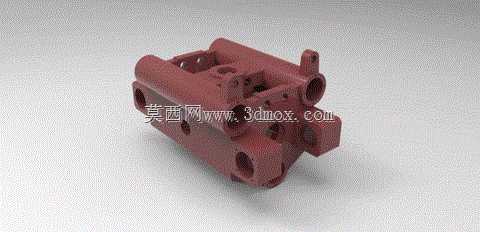

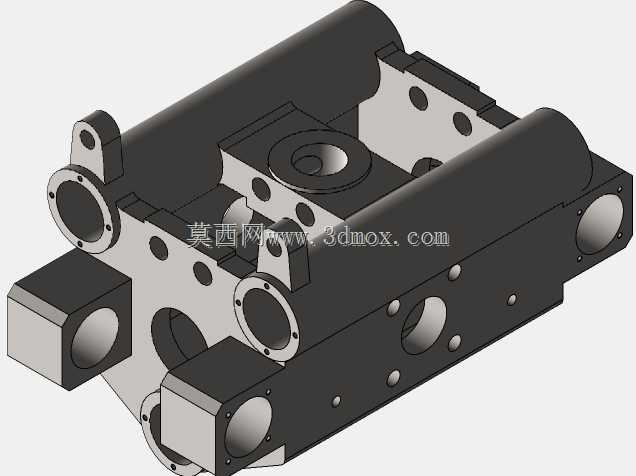

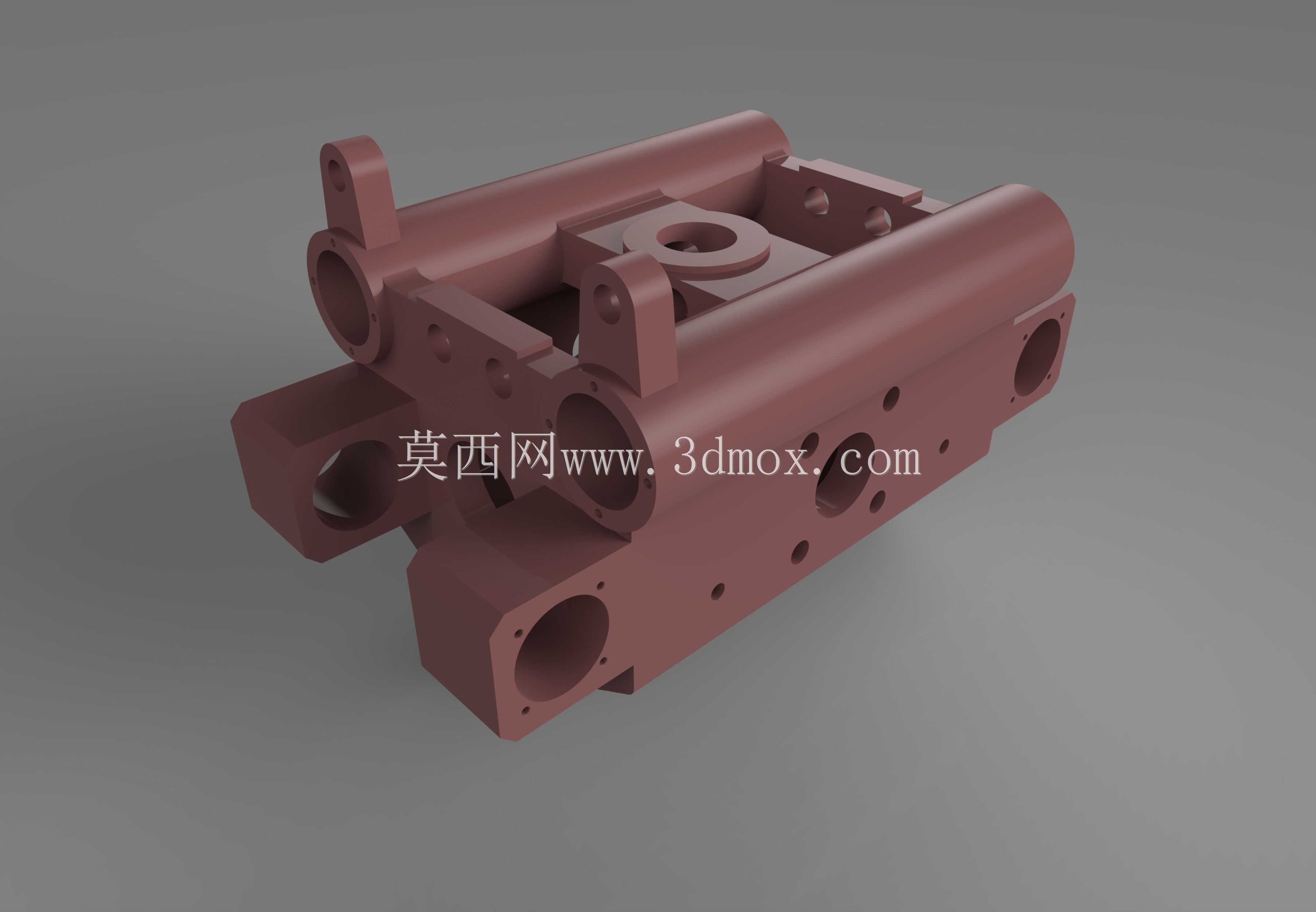

该零件属于液压系统中的核心集成式阀块结构，主要应用在中小功率液压站、工程机械执行单元油路分配场景中，替代传统分散式管路连接方案，减少管路接头数量与漏油风险点。从结构上看，整体采用一体化铸造成型后做精密机加工的工艺路线，主体为近似方形的块状基体，侧面与端面分布多组不同通径的孔道，分别承担压力油输入、工作油输出、回油导通、溢流阀插装、测压接头安装的功能，部分带凸耳的安装位用于固定电磁阀、单向阀等插装元件，基体上的沉孔与通孔对应安装固定的螺栓过孔与定位销孔，可直接通过螺栓固定在液压站阀组安装面板或者执行元件的安装面上。设计过程中首先根据液压系统的流量参数确定各主油路的通径，按照油路最短、压力损失最小的原则排布内部孔道走向，避免高压油路与回油路过近造成的窜油风险，同时兼顾各插装阀的安装操作空间，保证扳手在拧紧阀件时不会与周边结构产生干涉。外形上各安装面的平面度要求控制在0.02mm以内，保证阀件安装后的密封性能，所有油孔的孔口都做了倒角处理，避免安装密封圈时被锐边切损，外伸的凸耳结构在保证安装强度的前提下尽可能去除多余材料，降低整体重量。安装边界方面，整体长宽高尺寸适配常规6通径电磁阀的安装间距，底部安装孔的孔位符合通用液压阀组的安装孔距标准，可直接替换同规格的标准阀块使用，无需额外改动安装面板的孔位。侧面预留的工艺孔在加工完成后采用钢球密封堵死，保证内部油路的密封性，外露的非配合面做喷塑防锈处理，适配车间、户外工程机械等多场景的使用环境，可在常规矿物液压油介质中长期稳定工作，承担油路分配、压力调控、方向切换的载体功能，减少外部管路的布置复杂度，提升整个液压单元的集成度与可靠性。
