鼓形齿式奥德姆联轴器传动结构设计

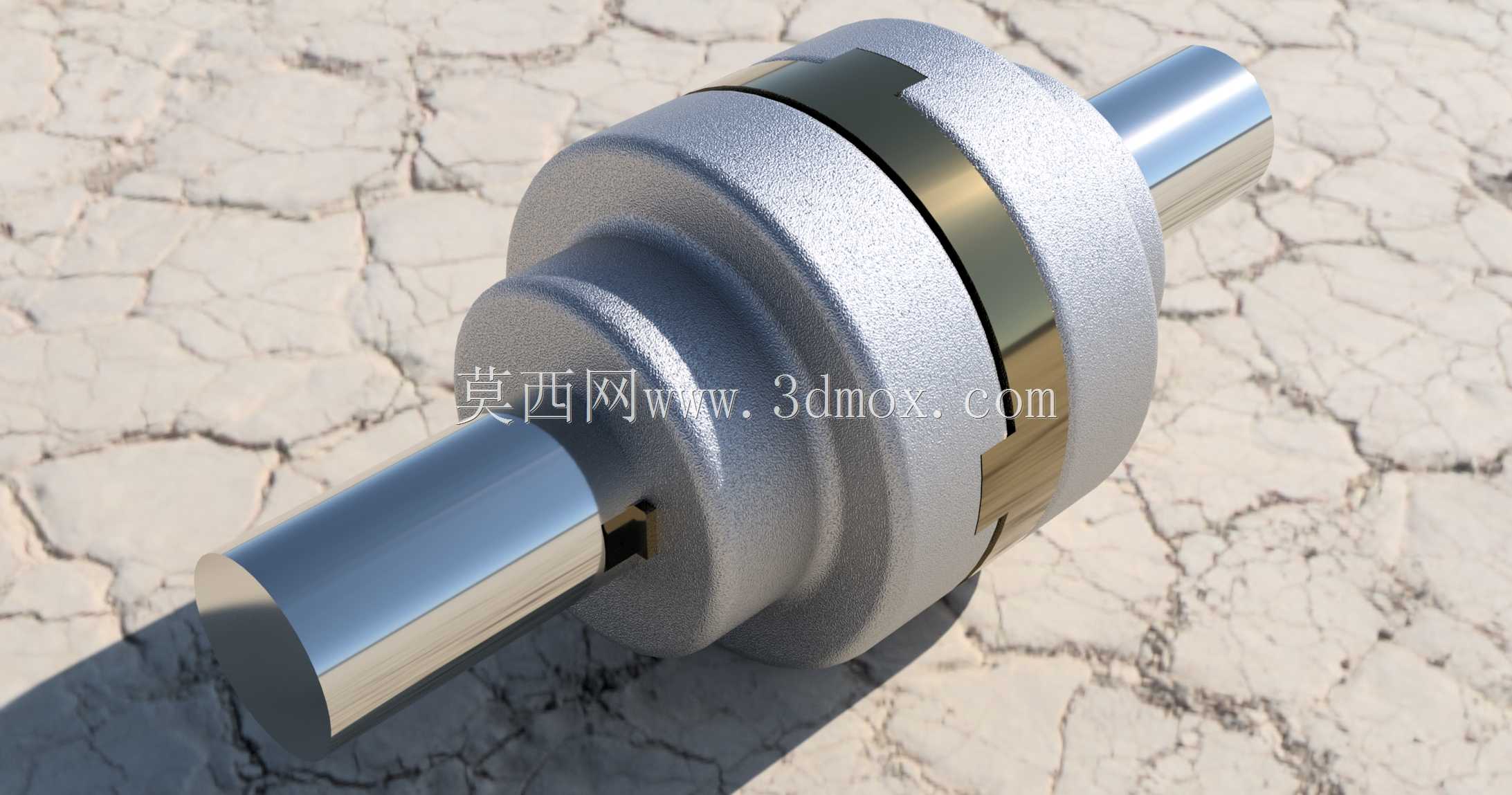

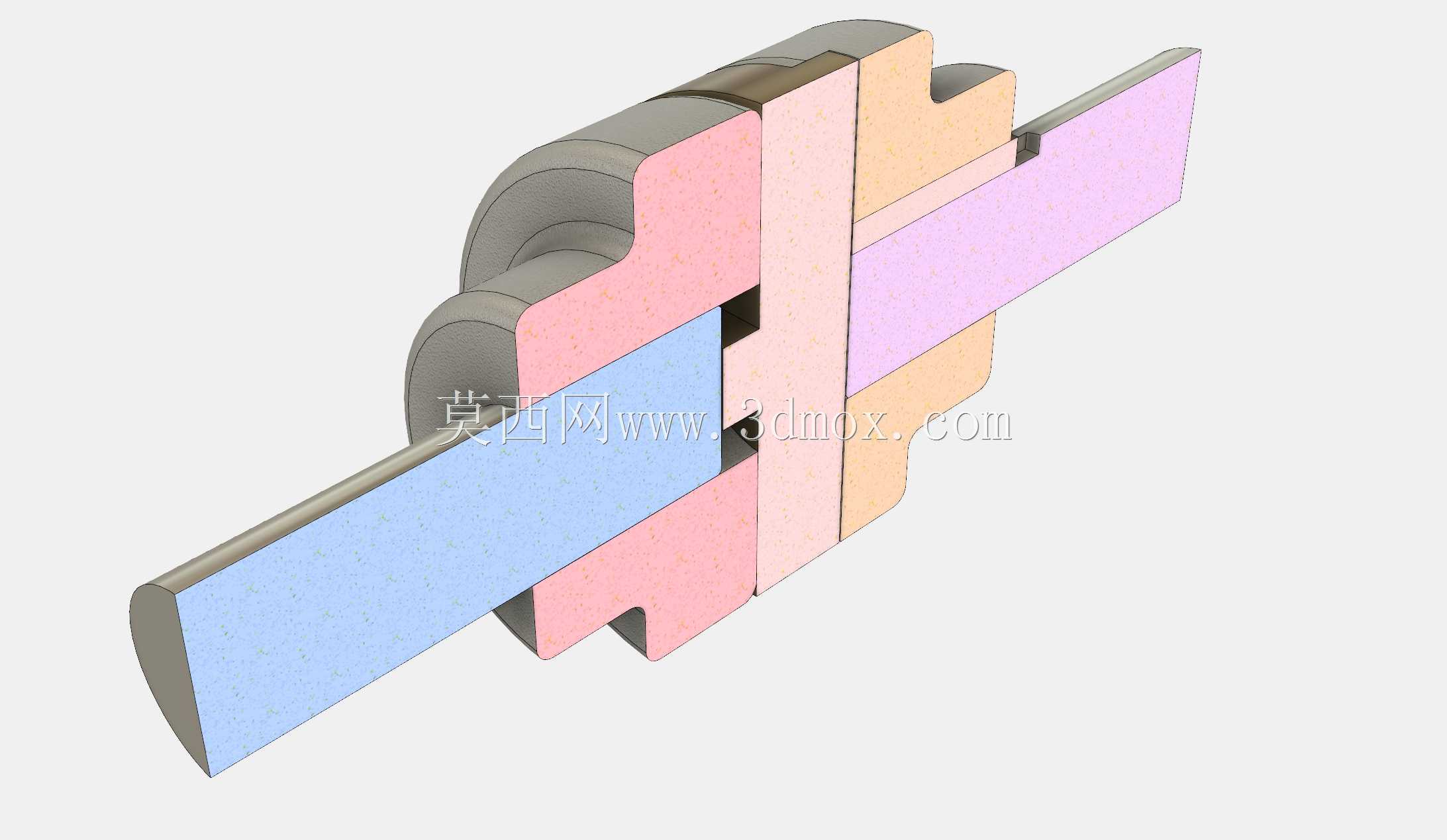

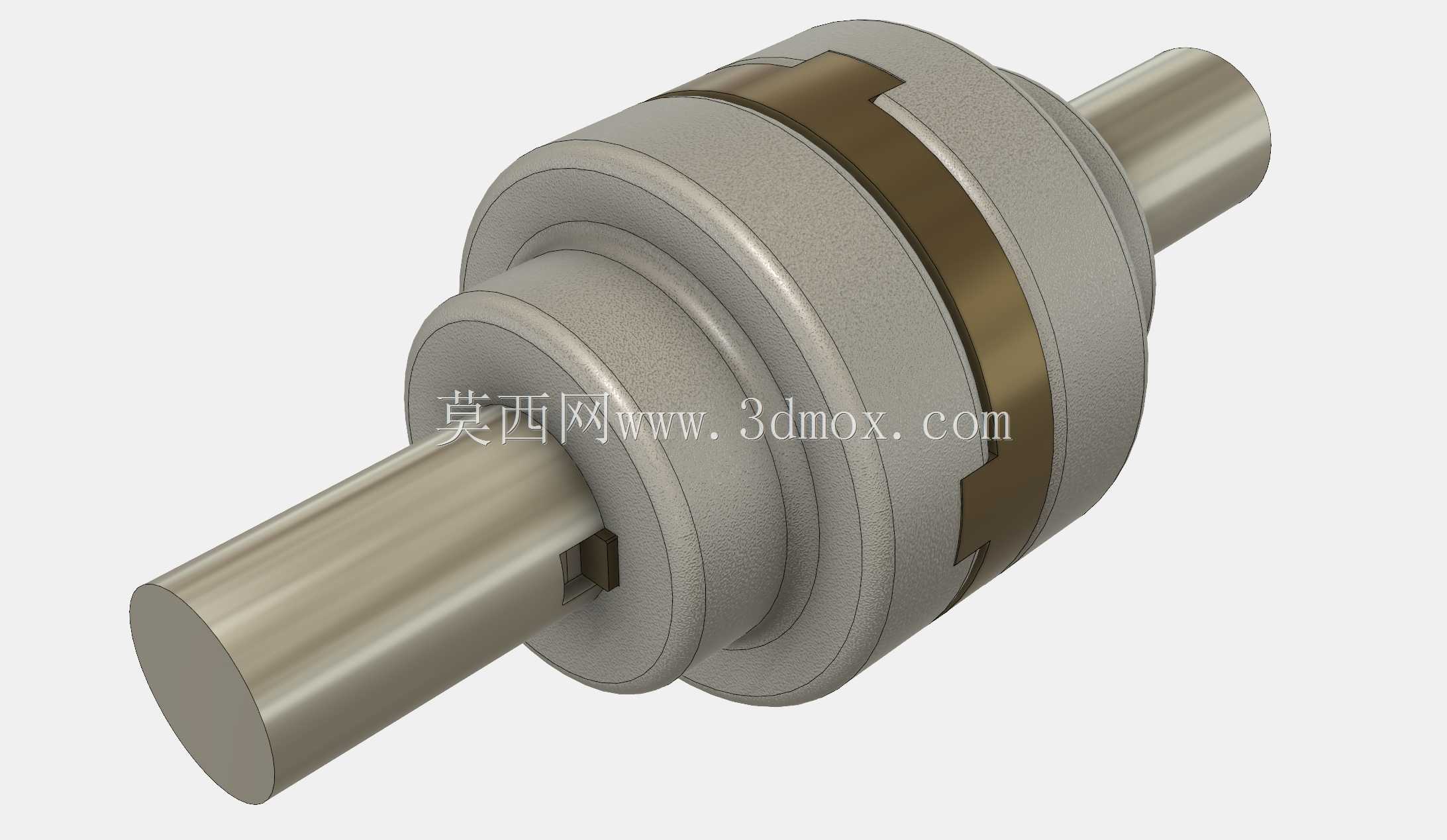

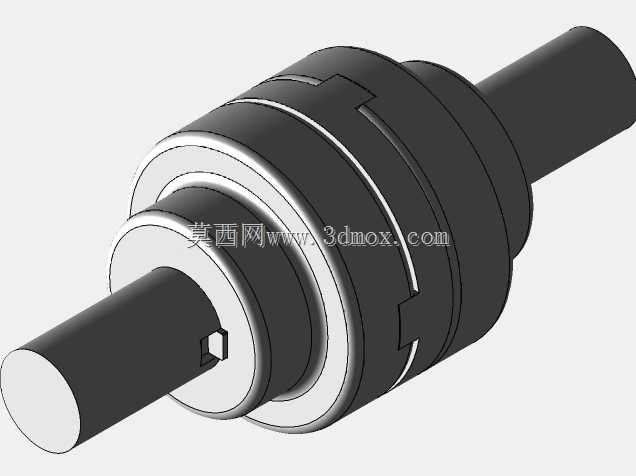

在各类工业传动系统的轴系布局中，不同动力输出端与负载端的轴段往往存在安装同轴度偏差、运行过程中的热胀冷缩位移、负载冲击带来的径向窜动等问题，这类偏差如果直接通过刚性轴连接，会在轴根、轴承位产生极大的附加交变应力，轻则加剧轴承磨损、升高设备运行振动噪音，重则直接造成轴段断裂、动力输出端核心部件损坏。奥德姆联轴器作为金属挠性传动部件的典型品类，正是为解决这类轴系不对中补偿需求设计的，其核心结构通过中间滑块与两侧轴套的咬合配合，可在允许偏差范围内补偿径向、角向与轴向的安装与运行位移，同时保持稳定的扭矩传递能力。从结构设计逻辑来看，这类联轴器的两侧轴套采用台阶式轴毂结构，内孔可根据配套轴径设计为直孔带键槽、胀套连接等多种形式，轴套外侧的咬合齿面经过硬化处理，与中间的金属滑块形成滑动配合副，在传递扭矩的过程中，滑块可在齿槽内产生微小的相对滑动，以此抵消两轴之间的不对中量，相比非金属弹性元件的联轴器，全金属结构的奥德姆联轴器可适应更高的工作温度区间，在冶金、矿山、重型输送设备的传动场景中，不会出现弹性元件老化、高温失效的问题，长期运行的可靠性更有保障。在安装边界的设计考量上，这类联轴器的径向尺寸控制紧凑，相比同扭矩规格的弹性柱销联轴器，其外径更小，适合安装空间局促的传动工位，轴向安装尺寸可根据轴系的预留间距调整轴套的插入深度，安装时无需大幅移动两端的动力设备与负载主机，仅需将两侧轴套分别固定在对应轴段后，装入中间滑块即可完成装配，后期维护时也可直接拆卸滑块完成检查更换，无需拆解整套轴系布局。在实际选型匹配过程中，需要根据传动系统的额定扭矩、峰值冲击载荷、允许的最大转速、两轴的最大不对中量来匹配对应规格的联轴器，其滑动配合面的润滑设计也需要纳入考量，长期运行工况下可在配合面预留润滑脂注油通道，降低滑动摩擦带来的磨损量，延长部件的整体使用寿命。这类联轴器的外形采用阶梯式圆柱轮廓，没有突出的连接螺栓等部件，运行过程中不会产生额外的风阻与搅油损耗，配合表面的加工精度直接决定了运行的平稳性，建模过程中需要严格控制咬合齿的配合间隙，间隙过大会导致传动换向时产生冲击噪音，间隙过小则会降低不对中补偿能力，甚至在运行过程中出现卡滞问题。
