工业机器人四轴伺服驱动电机结构

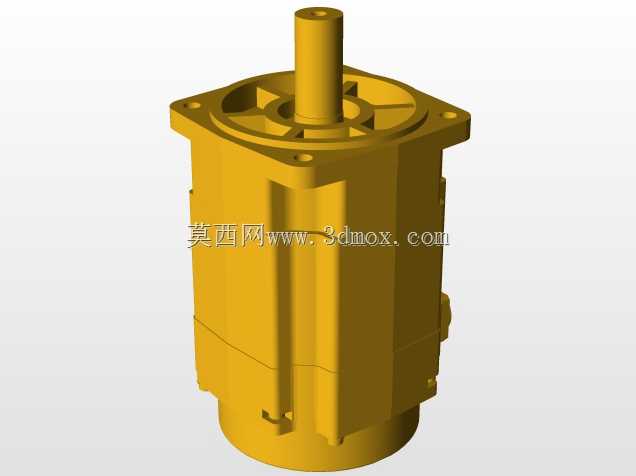

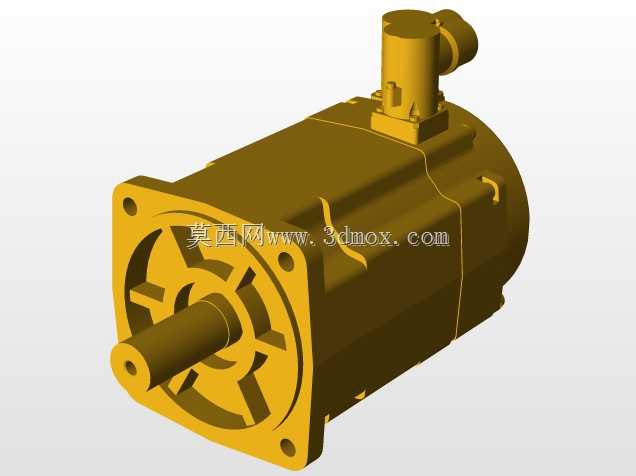

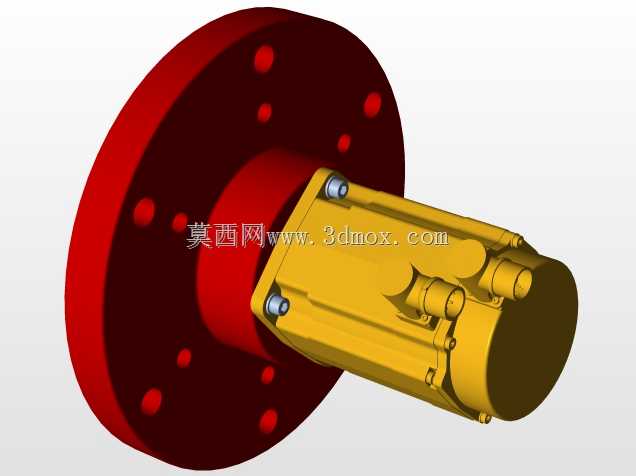

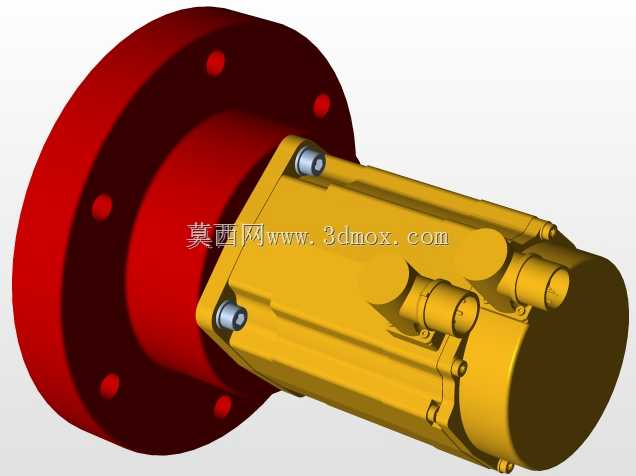

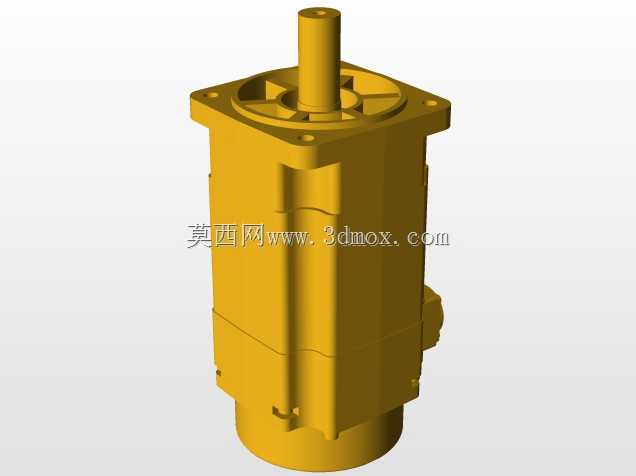

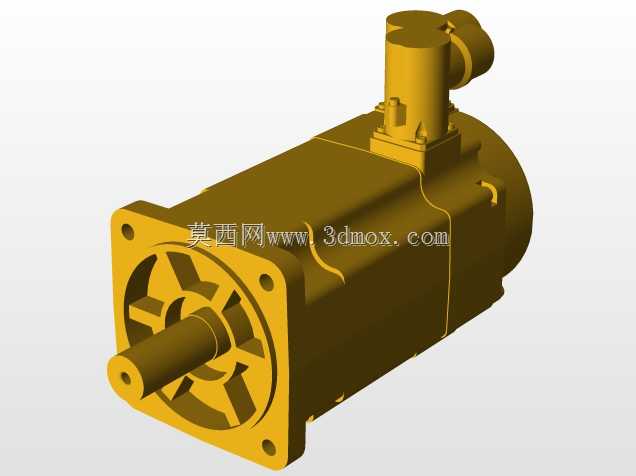

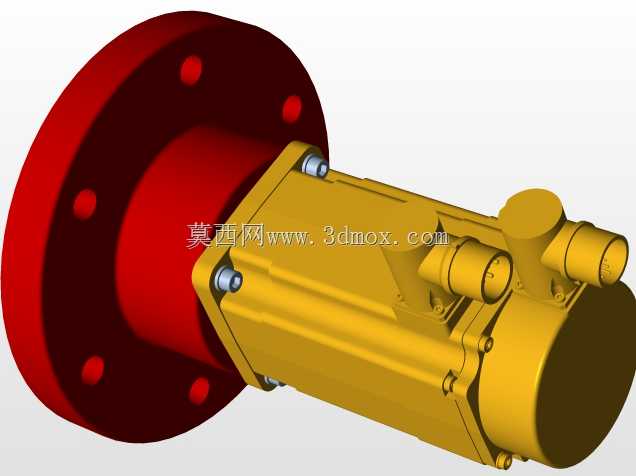

在工业机器人关节驱动的选型与结构适配环节，第四轴作为承担小臂回转、末端姿态调整的核心动力节点，其配套驱动电机的结构合理性直接决定整臂的重复定位精度与动态响应表现。这款适配机器人四轴的驱动单元，采用方形法兰安装结构，前端输出轴采用带中心通孔的设计，可直接穿过走线与气路管路，适配四轴关节内部的布线需求，避免关节回转过程中管线出现拉扯、磨损问题。从安装边界来看，前端法兰的安装孔位采用对称均布设计，可直接与机器人四轴的关节壳体定位止口配合，无需额外设计转接法兰，能有效压缩关节段的轴向尺寸，给臂体内部的谐波减速器、制动单元预留充足的装配空间。电机本体采用圆柱形壳体设计，顶部侧置的接线盒采用斜向出线结构，可规避臂体回转过程中接线盒与周边结构件的运动干涉，接线盒内部预留了动力线、编码器线的独立走线槽，能减少强电与弱电信号的串扰，保障位置反馈信号的稳定性。从功能特性来看，该电机适配高动态响应的运动场景，转子惯量经过匹配调校，可配合四轴的加减速需求，在频繁正反转的工况下保持输出扭矩的平稳性，不会因为惯量失配导致关节出现过冲、抖动问题。设计过程中，电机本体的散热筋沿轴向排布，可借助关节回转过程中的气流带走壳体热量，无需额外加装散热风扇，既降低了关节段的重量，也避免了风扇运行带来的振动传递到末端执行器。输出轴端的密封结构采用双唇形密封圈，可阻挡车间环境中的切削液、金属粉尘进入电机内部，适配焊接、上下料、打磨等多场景的工业机器人应用需求。在实际装配场景中，该电机的后端预留了编码器安装位与制动单元安装接口，可根据负载需求选配抱闸模块，在设备断电时锁定四轴位置，避免臂体因为自重出现下坠风险。电机本体的轴向长度经过优化，不会超出四轴关节的外轮廓边界，能减少机器人运行过程中与周边工装、护栏的碰撞概率，提升整臂的运动空间利用率。
