沃辛顿双缸结构蒸汽动力泵装置

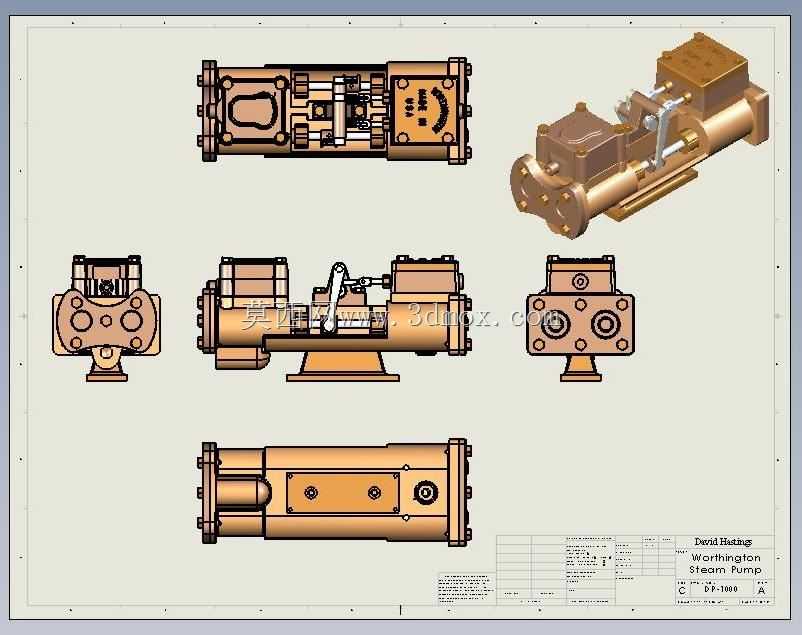

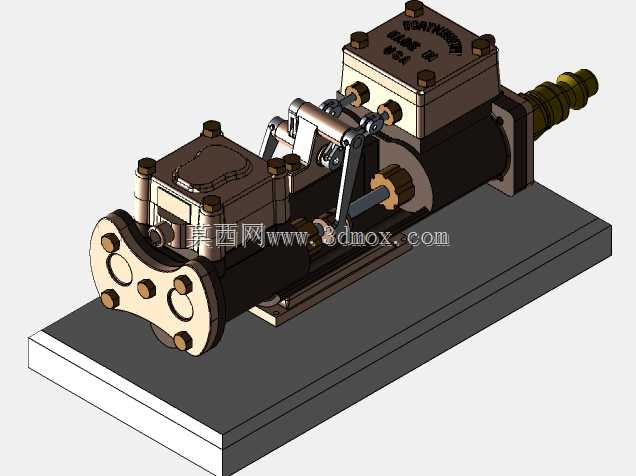

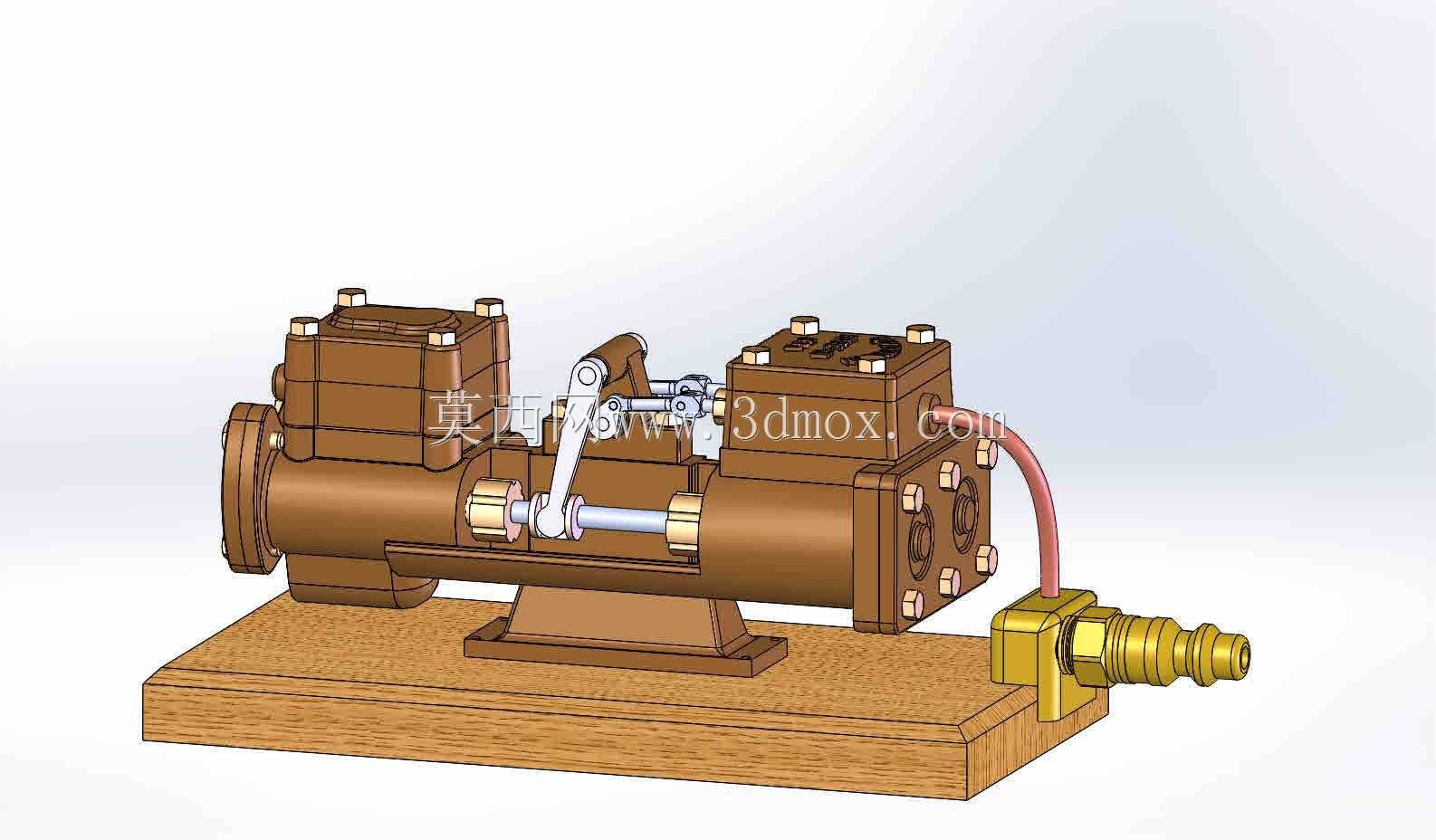

这类双缸蒸汽直动泵最早应用在蒸汽动力船舶的舱底给水、锅炉补水场景，也在早期工业厂区的蒸汽管网配套输水、小型蒸汽驱动的流体输送工位承担作业任务，不需要外接电力输入，直接接入管网蒸汽即可驱动作业，在缺乏电力供应的早期工矿场景、船舶独立动力单元场景下适配性极强。从结构设计逻辑来看，该泵采用双缸对称卧式布局，蒸汽作动缸与流体输送缸同轴直连，省去了曲轴、飞轮这类复杂的传动转换构件，靠配气机构的联动杠杆实现两个缸体的作动交替切换，相比单缸蒸汽泵运行更平稳，不会出现止点死区导致的启动卡滞问题。整体安装基座采用实木承托结构，实际工业应用场景中会替换为铸铁一体式安装底座，安装时需要预留水平校准的调整空间，整体横向安装尺寸适配常规小型设备安装工位，进出液端采用标准外螺纹快接结构，蒸汽输入端采用硬质铜管连接配气阀组，管路走向避开运动构件的行程范围，避免长期运行震动导致的管路磨损泄漏。建模过程中对配气杠杆的铰接间隙、活塞与缸体的配合公差都做了还原，活塞与缸壁的配合间隙控制在合理范围，既保证作动时的密封性能，又不会因为过盈配合导致运动卡滞；两个作动缸的端盖采用螺栓压紧密封结构，端盖与缸体之间预留密封垫片的安装槽位，实际生产中可根据输送介质的压力、温度特性选择适配的密封材质。蒸汽端的配气滑阀与联动杠杆的铰接点做了耐磨衬套的结构还原，长期往复运动时可通过更换衬套降低维护成本，不需要整体更换阀组构件。流体输送端的进出口流道做了平滑过渡处理，减少流体输送过程中的沿程阻力，降低泵体运行时的流体噪音与气蚀风险。从安装边界来看，泵体主体的运动构件全部集中在缸体轴线区域，外围没有外凸的运动部件，安装时只需要在进出管路连接端预留拆装操作空间即可，不需要额外设置大范围的安全防护围挡，适合在空间紧凑的船舱、小型工矿泵房内安装布置。这类泵的结构设计逻辑也为后续蒸汽驱动往复泵的产品迭代提供了基础参考，双缸直动的结构形式至今仍在部分特殊工况的无电流体输送场景中应用。
