车用发动机冷却系统水泵盖结构设计

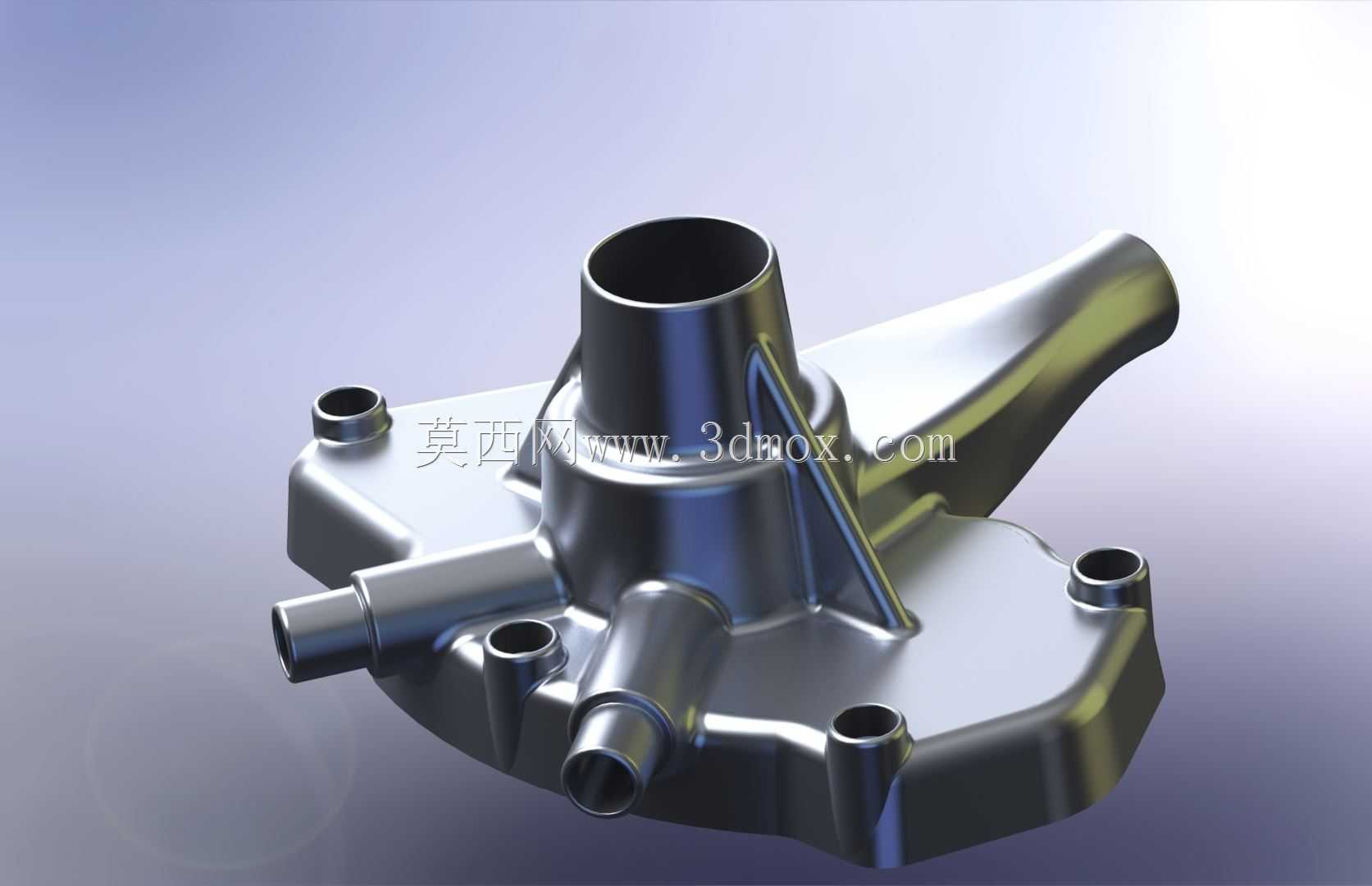

这款水泵盖主要适配小排量乘用车发动机的冷却循环回路，作为离心式水泵的壳体端盖部件，直接参与冷却介质的流道密封与压力承载，是冷却系统中保障冷却液定向循环的核心结构件。从实际装车场景来看，该部件安装于发动机缸体前端侧，一侧贴合水泵叶轮腔的壳体端面，通过周向分布的四个安装孔配合螺栓实现压紧密封，安装面需保证平面度公差不超过0.05mm，避免长期受冷热交变应力出现冷却液渗漏问题。

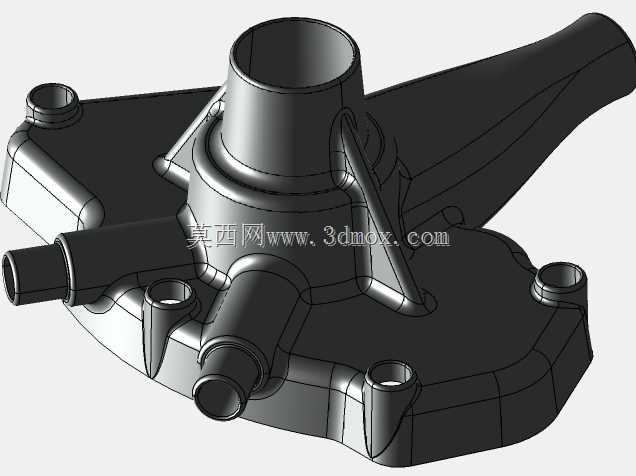

设计过程中优先考虑了铸造成型的工艺可行性，整体采用铝合金高压铸造工艺成型，壁厚控制在3.5mm-4mm区间，既保证壳体在140kPa系统工作压力下不出现形变，也尽可能控制部件自重，适配乘用车轻量化的设计需求。盖体上集成的多组管路接口分别对应不同的冷却回路分支：顶部大口径接口为冷却液主出水口，直接通往发动机缸体水套；侧方延伸的斜向接口连接暖风水箱回路，为驾驶舱制热提供热源；其余两组小口径接口分别对接节气门冷却管路与膨胀水箱回水支路，所有接口的拔模斜度统一设置为1.5°，满足铸造脱模的工艺要求，接口端部预留的卡接槽位可直接匹配标准快装水管卡箍，无需额外加工连接螺纹，减少总装工序的装配复杂度。

结构加强设计上，在主出水口与盖体基座的衔接位置设置了三角形加强筋，抵消管路振动带来的应力集中，避免车辆长期行驶过程中接口根部出现疲劳断裂。盖体与水泵壳体配合的密封面预留了2mm宽的密封胶圈安装槽，槽深公差控制在±0.1mm，保证O型密封圈压缩量处于合理区间，兼顾密封性能与密封圈使用寿命。从安装边界来看，该部件的整体外轮廓尺寸需避让发动机前端的发电机皮带轮与正时罩盖，侧方伸出的管路接口角度经过反复校核，不会与周边线束、管路出现运动干涉，装车后可预留至少8mm的安全间隙，满足发动机运行过程中的抖动位移余量。

流道设计方面，盖体内腔与叶轮配合的区域做了圆弧过渡处理，减少冷却液在腔体内的流动阻力，降低水泵运转过程中的水力损失，提升冷却循环效率。所有外露的安装孔位都做了沉台处理，螺栓锁紧后端面不会突出盖体表面，避免与周边部件产生刮擦。铸件成型后仅需对密封面与安装孔做少量机加工，其余部位保持铸造毛坯面即可满足使用要求，可有效控制批量生产的加工成本，适配年产十万台级的整车配套生产节奏。
