摩托车液压制动上泵结构设计

这款制动操纵泵主要适配跨骑、踏板类两轮摩托车的前制动回路，安装在方向把右侧握把位置，是液压盘式制动系统的核心压力输出部件。骑手捏动制动手柄时，杠杆结构会推动泵体内的活塞移动，压缩制动液建立管路压力，将操纵力传递至前轮制动卡钳，推动卡钳活塞夹紧制动盘实现减速或停车动作。

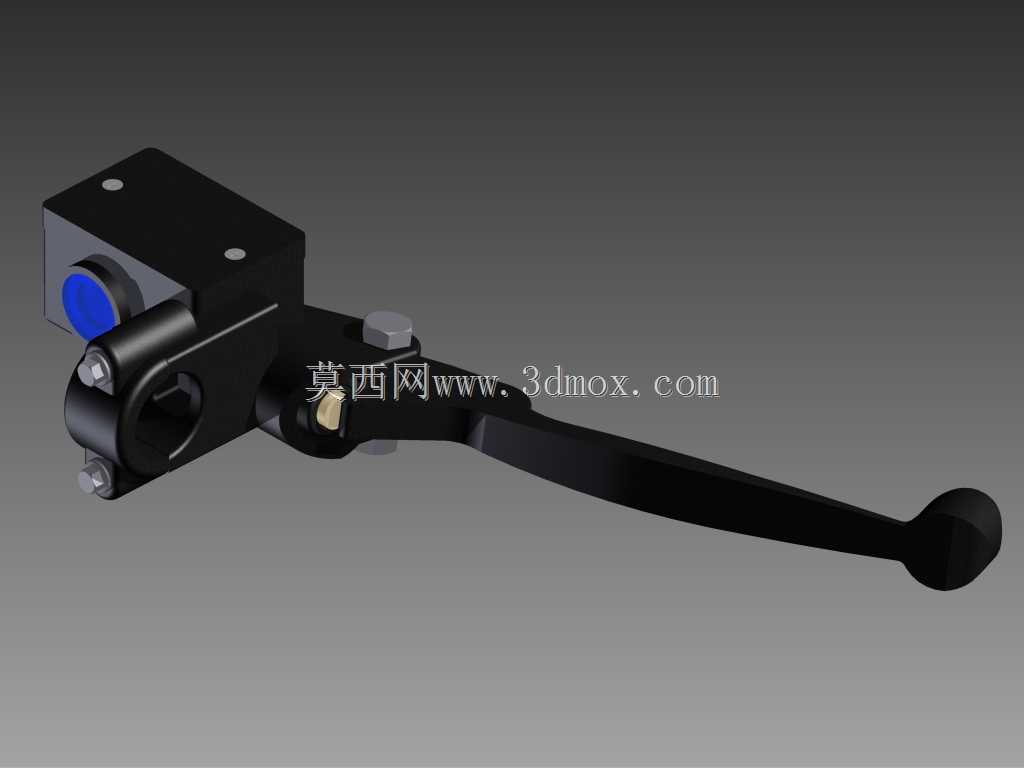

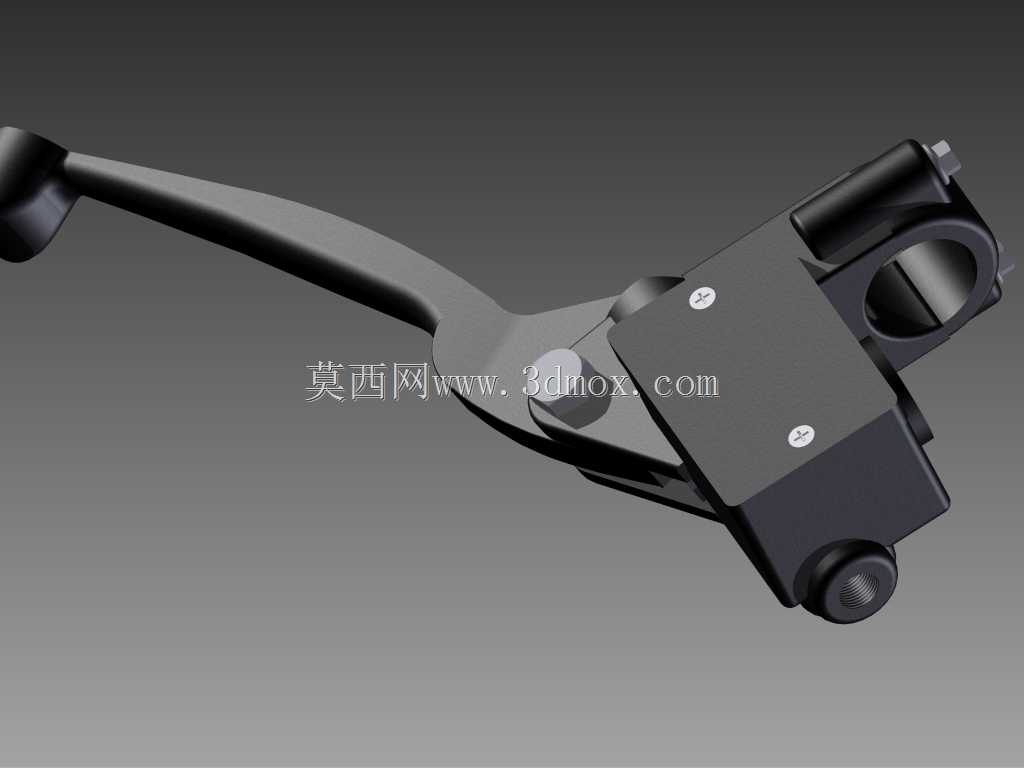

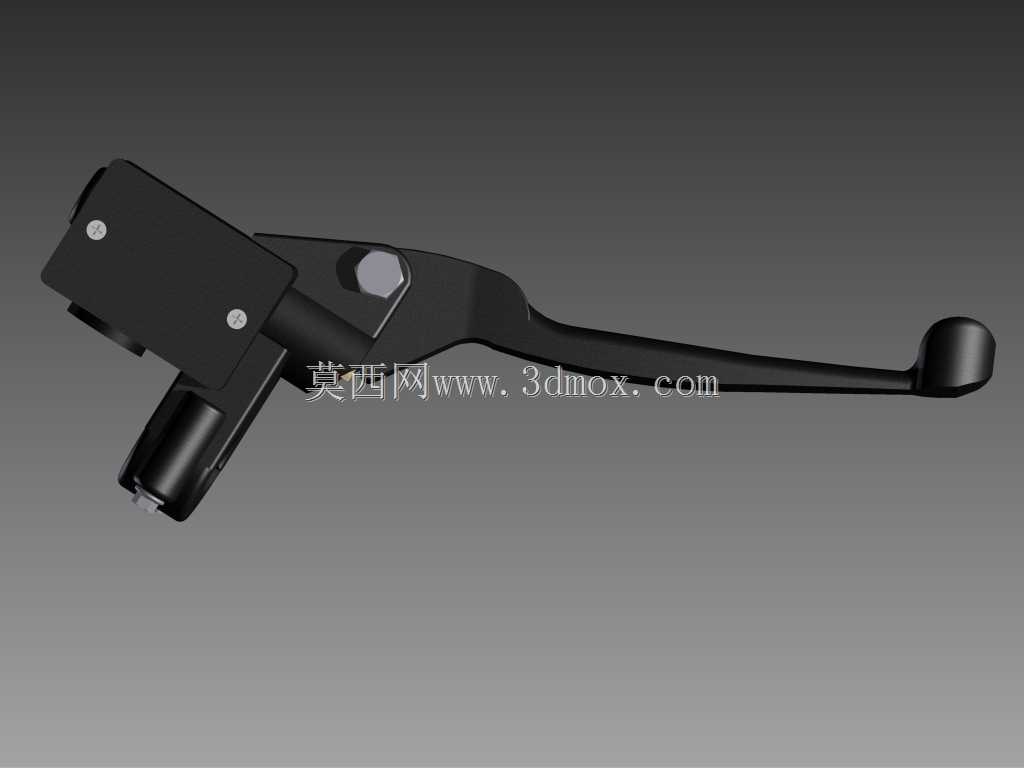

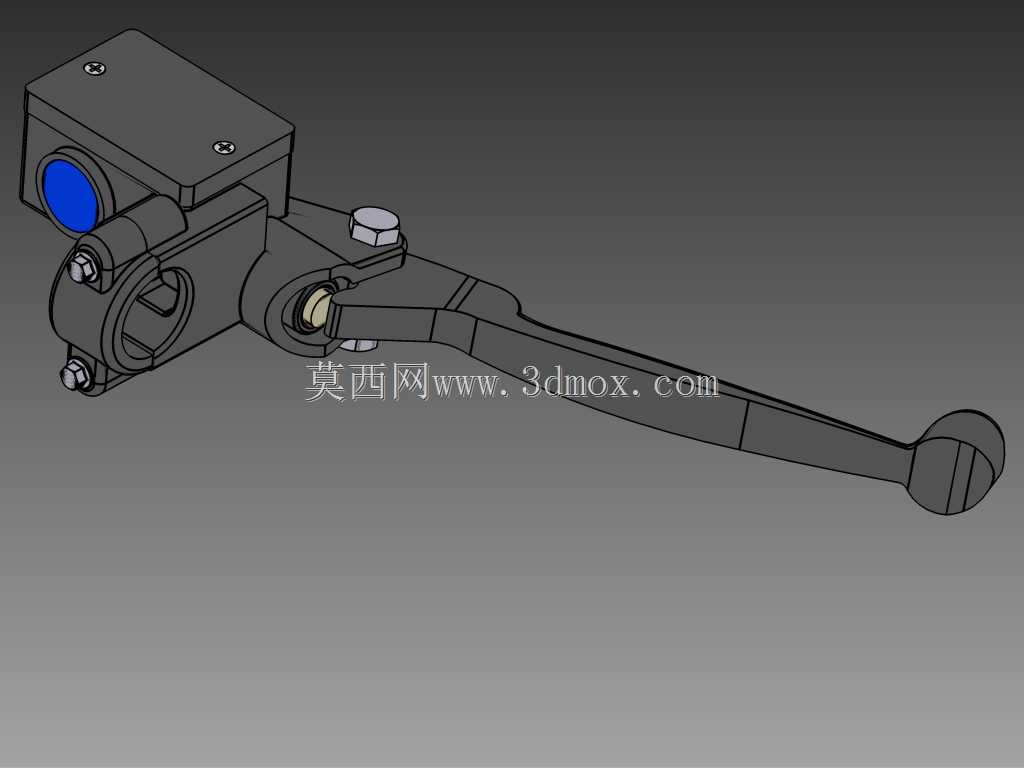

从结构设计来看，整体采用集成式布局，泵体预留了标准车把安装抱箍位，适配市面主流直径22mm的摩托车方向把钢管，安装时无需额外改装支架，抱箍通过内六角螺栓锁紧，可根据骑手手型大小微调手柄初始角度，适配不同骑行姿态的操纵需求。泵体上方设置有制动液储液腔，腔盖采用密封螺栓压紧橡胶膜片的结构，既可以避免骑行过程中制动液溢出，又能平衡储液腔内部与外界的气压差，防止高低温环境下泵内产生气阻，影响制动手感与可靠性。

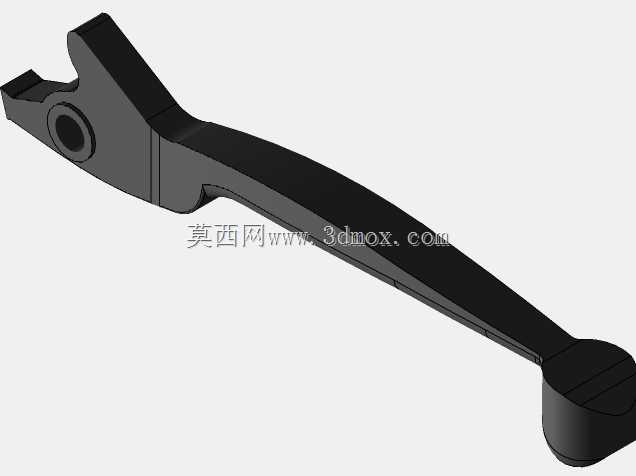

制动手柄采用压铸铝合金成型，外形做了弧度贴合指型的设计，捏合过程中力臂变化线性，从初始空行程到最大制动力输出的过渡平顺，不会出现突兀的制动力跳变，避免新手操作时出现前轮抱死的风险。手柄与泵体活塞的接触位置设置了可调顶杆，通过旋转顶杆端部的调节螺母，可以调整手柄的自由行程，适配不同骑手的操纵习惯，同时补偿刹车片磨损带来的行程变化，减少日常维护的调整工作量。

泵体的油口采用标准制动管螺纹接口，可直接匹配通用型摩托车制动高压油管，无需定制转接接头，替换维修时通用性较强。整体外露的金属部件做了阳极氧化或喷塑处理，能够抵御日常骑行中雨水、泥沙的侵蚀，延长部件在户外使用场景下的寿命。储液腔侧面预留了液位观察窗，日常检查时无需拆开腔盖，即可直观判断制动液剩余量，方便骑手做日常车况检查。

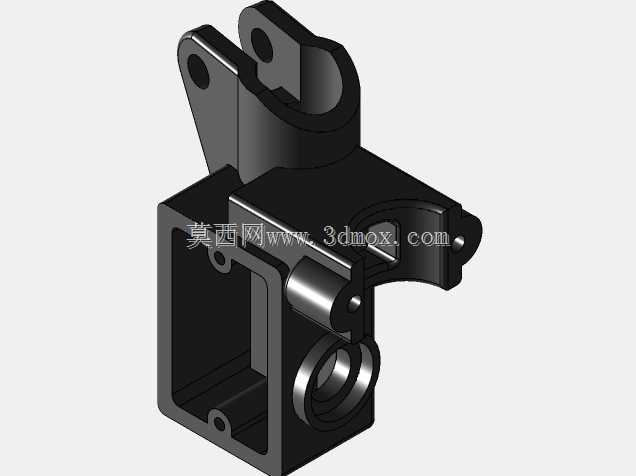

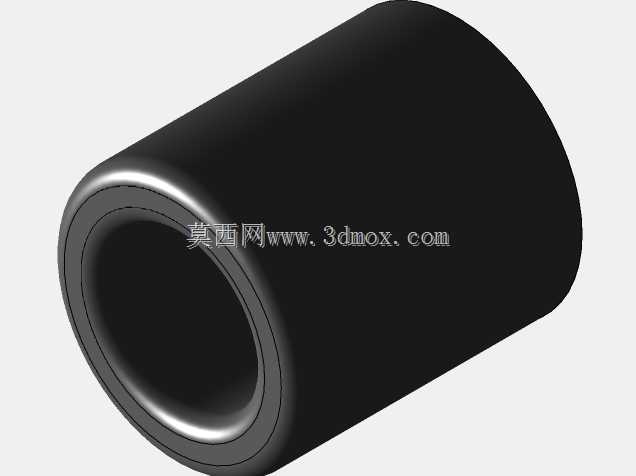

在结构强度设计上，泵体安装座位置做了加厚处理，能够承受紧急制动时较大的杠杆反力，避免长时间使用后出现安装位断裂、变形的问题。手柄的转轴位置采用耐磨衬套结构，减少反复捏合带来的磨损，保证操纵间隙长期保持稳定，不会出现松旷、卡滞的情况。整个部件的安装边界紧凑，安装后不会与方向把上的油门转把、灯光开关等其他操纵部件产生干涉，走线位置也预留了足够的空间，方便整车厂装配时布置制动管路与线束。
