迪塞克结构小型动力装置三维造型

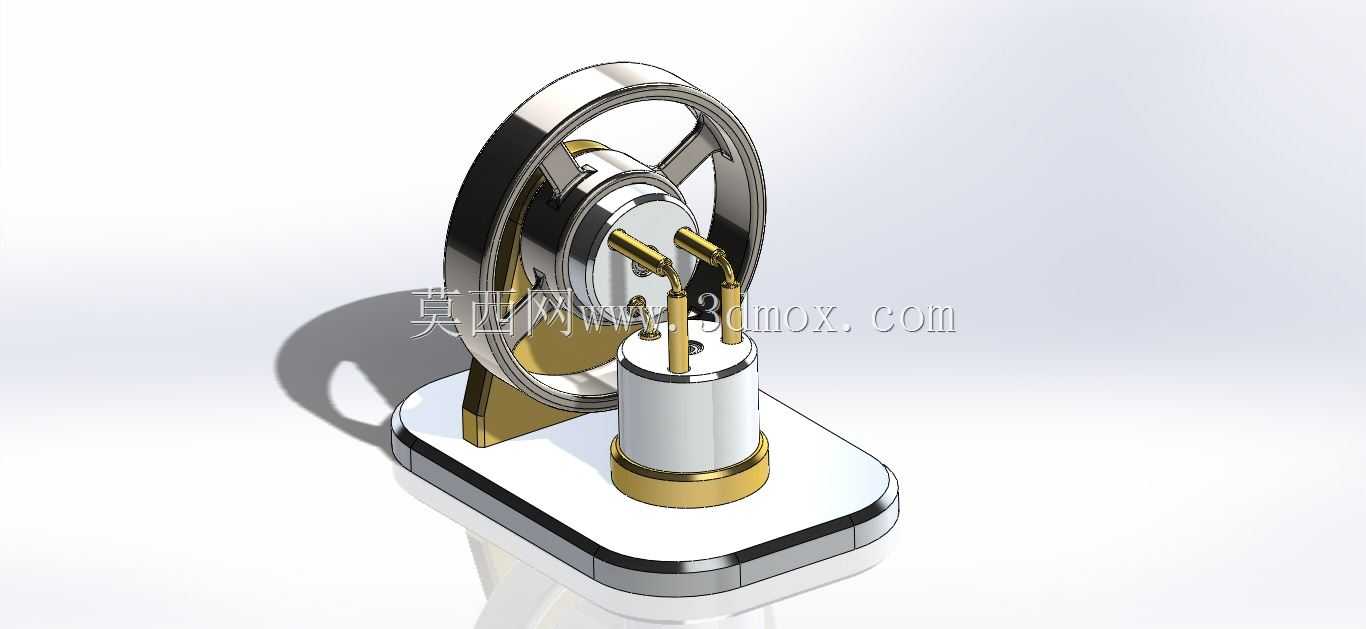

这款小型动力装置的结构设计，核心围绕低转速大扭矩的小功率动力输出场景展开，常见于教学演示模型、小型文创动力摆件、微型实验动力台架这类对运行平稳性有要求、负载量级较低的应用场景。从结构布局来看，整体采用立式同轴排布逻辑，底部为带圆角的方形安装基座，基座边缘做了圆弧过渡处理，既避免锐边带来的装配划伤风险，也能在台架安装时增大与安装面的接触面积，降低运行过程中的共振传导。基座上方的缸体部分采用圆柱式腔体结构，腔体与基座之间设置了定位止口，装配时可直接通过止口完成径向定位，无需额外调整同轴度，能有效减少装配环节的调校工作量。

动力传输路径上，上部的飞轮采用大直径轮辐式结构，轮缘做了加厚处理，依靠自身转动惯量储存动能，抵消动力输出过程中的转速波动，让整套装置运行时的转速输出更平稳，不会出现间歇性卡顿的问题。飞轮与中心转轴之间采用键连接传递扭矩，转轴与腔体之间设置了滑动轴承支撑位，可根据实际使用需求替换为微型滚动轴承，适配不同转速区间的运行要求。腔体上部的两个导气接柱采用对称排布，与内部的活塞运动轨迹形成精准的角度配合，保证做功循环过程中气路开闭时序准确，不会出现漏气或者时序错位导致的动力损失。

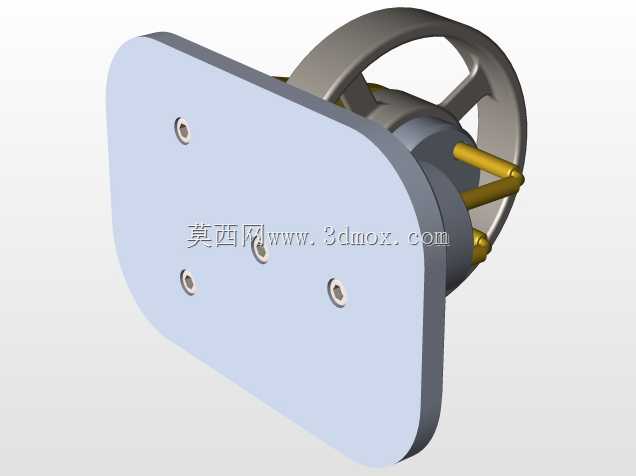

从安装边界来看，整套装置的基座预留了四个沉头安装孔位，孔位间距按照通用微型台架的安装标准设置，可直接固定在厚度5mm以上的安装平板上，不需要额外加工转接板。整体外轮廓的最大回转直径由上部飞轮决定，安装时需要在飞轮径向预留至少10mm的安全间隙，避免运行过程中飞轮与周边构件发生剐蹭。轴向尺寸上，从基座底面到飞轮顶端的高度控制在紧凑范围内，适合在空间受限的微型实验装置、桌面演示设备中集成使用。

设计过程中对各运动部件的间隙做了针对性优化，活塞与缸体之间的配合间隙按照小间隙动配合设置，既保证运动过程中无卡滞，也能减少做功过程中的压力泄漏。飞轮做了静平衡校核设计，建模时将轮缘的质量均匀分布，避免高速转动时出现偏心振动，整套结构没有冗余的外置构件，所有传动部件都围绕中心转轴排布，整体集成度较高，拆解维护时只需要拆下飞轮端的锁紧螺母，就能依次取出内部的活塞、连杆构件，日常维护的操作门槛较低。
