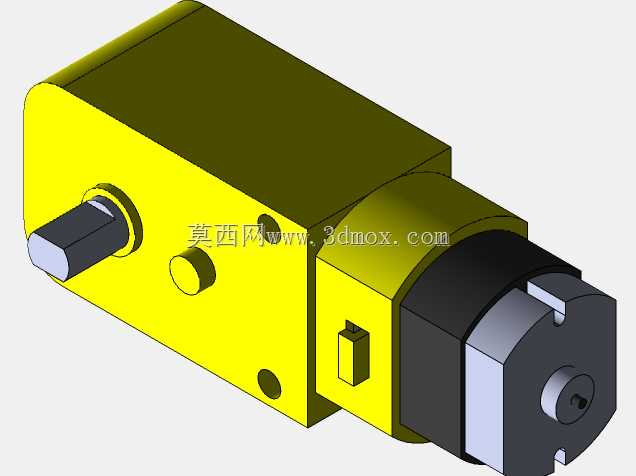

带减速箱的微型直流减速电机结构

这类带一体式齿轮减速箱的微型动力单元，在小型自动化执行机构、智能小车驱动、小型教具传动结构、桌面级设备进给单元中应用十分广泛，核心作用是将直流电机的高转速低扭矩输出，通过内部齿轮组的减速增扭转换，匹配末端负载需要的低转速大扭矩动力需求，解决原动机输出特性与负载工况不匹配的问题。从结构设计思路来看，整体采用电机本体与减速箱同轴串联的布局，输出轴从减速箱端面伸出，这种布局能在有限的安装空间内最大化压缩轴向尺寸，同时保证输出轴与电机转子的同轴度，减少传动过程中的径向跳动。减速箱外壳采用分体式拼接结构，侧面预留的定位凸台与安装孔位，是为了在设备安装时快速完成定位锁紧，避免运行过程中出现壳体移位导致的齿轮啮合偏差；箱体上的小型凸起结构是内部齿轮轴的端部定位座，在装配时可以通过这个位置快速确认齿轮组的安装到位情况，也能在后期维护时作为拆解的受力点，不会破坏箱体的密封贴合面。输出轴采用D型切边结构，这种设计不需要额外的键槽加工，就能与带D型孔的传动轮、摇臂等负载部件实现周向固定，装配时只需要将对应孔位对准推入，再通过轴端的卡簧或者紧定螺丝锁紧即可，大幅降低小型设备的装配工时。从安装边界来看，整体为近似方形的柱体结构，减速箱端的方形外壳边长与电机段的圆柱外径做了平滑过渡，安装时只需要预留出略大于箱体外形的避让空间，不需要额外为电机段单独设计弧形避让槽，降低安装基板的加工难度；输出轴伸出长度控制在合理范围，既保证与负载部件的配合长度足够传递额定扭矩，也不会因为轴伸过长导致悬臂受力过大出现轴变形。设计时将电机的接线端子布置在减速箱与电机衔接的侧面位置，接线方向垂直于轴向，不会占用轴向安装空间，布线时可以顺着设备侧壁走线，避免线缆与输出轴上的转动部件发生干涉。内部齿轮组采用多级直齿啮合的结构，直齿齿轮的加工难度低，装配时不需要调整轴向啮合间隙，适合这类小尺寸减速单元的批量生产，同时直齿传动的传动效率稳定，在额定负载下的动力损耗控制在合理区间，能满足小型设备长时间连续运行的动力需求。壳体表面做了平整化处理，没有多余的凸起结构，在多台电机并排安装的场景下，可以紧贴排布，最大化利用设备内部的安装空间，适合密集布置驱动单元的多轴小型设备使用。
