轴承拉拔器体机械结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:257098
  • 轴承拉拔器体机械结构设计
  • 轴承拉拔器体机械结构设计

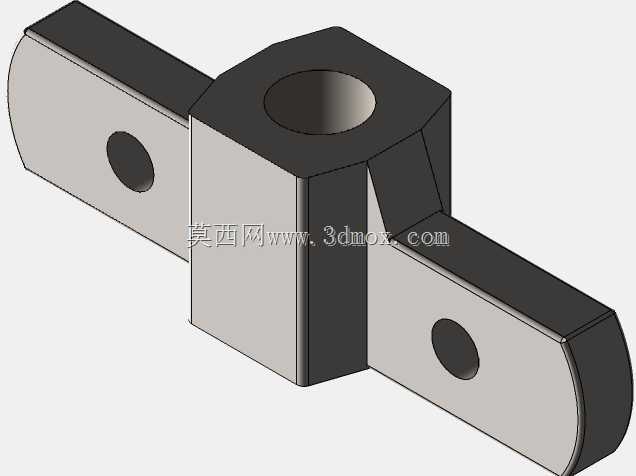

在设备运维与机械装配场景中,过盈配合的轴承拆卸一直是一线维修人员常遇到的作业难点,直接敲击轴承外圈或内圈很容易造成轴承滚道损伤、配合轴面划伤,甚至导致相邻的密封件、壳体结构出现不可逆变形,这款拉拔器体的结构设计,正是围绕这类拆卸作业的实际痛点展开。从结构布局来看,该拉拔器体采用对称双爪式受力结构,中间的主体块作为核心承力载体,两侧伸出的卡爪端面做了圆弧适配处理,能够紧密贴合轴承内圈的受力端面,避免拉拔过程中卡爪滑脱造成零件磕碰。设计过程中特意将承力主体的厚度做了加强处理,因为拉拔作业时,螺杆施加的轴向拉力会全部传递到主体块上,若主体刚度不足,很容易出现受力变形,导致两侧卡爪受力不均,出现单侧滑脱甚至拉爪断裂的问题。两侧卡爪上开设的同轴通孔,是用于连接拉拔螺杆与定位销的,孔位的同轴度公差控制在0.02mm以内,保证拉拔过程中拉力方向始终与轴承轴线保持重合,不会出现偏载力,避免轴承在拆卸过程中出现倾斜卡滞,刮伤轴的配合表面。从安装边界来看,这款拉拔器体的卡爪开合范围适配常规中小型深沟球轴承、圆锥滚子轴承的内圈尺寸,主体中间的螺纹孔适配标准梯形传动螺杆,传动过程中受力平稳,不会出现螺纹咬死的情况。实际作业时,只需要将两侧卡爪卡入轴承内圈的下端面,中间螺杆顶在轴的中心孔位置,匀速转动螺杆就能平稳将轴承从轴位上拉出,全程不需要敲击作业,既能保护轴承与轴件的配合精度,也能大幅降低维修作业的劳动强度。不同于市面上常见的焊接式拉拔结构,这款拉拔器体采用整体式机加工成型,各受力部位没有焊接应力集中点,长期承受交变拉应力也不容易出现开裂失效,卡爪的受力端面做了倒角处理,既方便卡入轴承与轴肩之间的狭小间隙,也不会因为锐边划伤轴承的密封胶圈。在日常的设备维保场景中,这类拉拔工具广泛应用于电机维修、泵体拆解、机床主轴维护、减速机拆装等作业环节,相比液压拉马体积更小巧,能够在空间狭窄的设备腔体内部完成轴承拆卸作业,不会因为工具体积过大干涉周边的管路、线路结构。设计时也充分考虑了手持操作的便利性,主体块的侧边做了平面处理,作业时可以用扳手卡住主体防止跟转,不需要额外的夹持工具辅助,单人即可完成常规的轴承拆卸操作。
