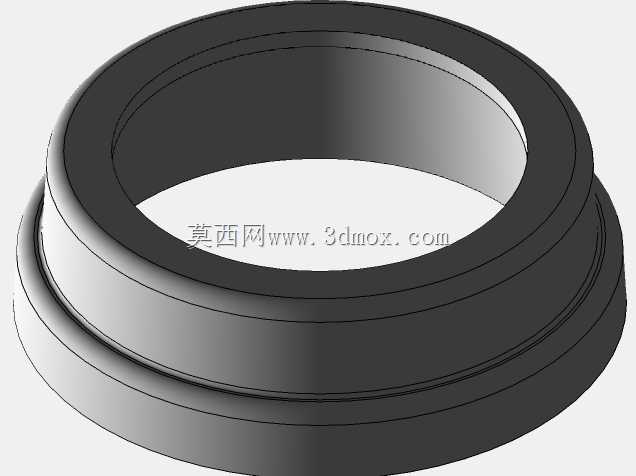

这类环形衬套类零件多应用于低压流体管路、小型旋转轴系的端部密封与定位场景,在小型给排水设备、轻工输送辊道、家用小型泵体的端盖位置十分常见,核心作用是填补轴件与安装基座之间的环形间隙,既可以阻挡外部粉尘、水汽进入设备内部腔体,也能避免腔体内部的润滑脂、输送介质出现外溢渗漏。从结构设计逻辑来看,该零件采用同轴回转体构型,整体没有复杂的异形曲面,建模过程中优先通过草绘轮廓旋转生成基础实体,再通过实体修剪功能完成端部台阶与密封槽的切削加工,这种建模思路完全匹配实际车削加工的工序流程,能直接对接后续的数控加工编程环节,减少模型到生产的转换误差。零件的外形边界完全遵循同轴设计原则,所有台阶面的圆心均与中心轴线重合,安装时可直接套入对应直径的轴段,外侧的凸台台阶可卡入基座的预制沉孔内,不需要额外设计定位销或者防转结构,依靠台阶面的贴合就能完成轴向定位,径向配合公差可根据实际使用场景选择间隙配合或者过渡配合,若用于动密封场景可在外侧预留环形槽加装O型密封圈,若用于静密封场景可直接在贴合面涂抹密封胶完成装配。从功能特性来看,该零件的壁厚设计均匀,没有出现壁厚突变的结构,注塑或者金属切削加工时都不会出现应力集中问题,两端的圆角过渡处理既可以去除加工毛刺避免安装时划伤操作人员,也能减少装配过程中密封圈被锐边切损的概率,中心通孔的尺寸可根据适配轴径灵活调整,外侧台阶的直径可匹配不同规格的安装沉孔,整体结构的通用性较强,仅需修改草绘截面的尺寸参数就能快速衍生出不同规格的同系列零件,大幅降低同类型零件的重复建模工作量。在实际建模练习过程中,修剪实体功能的运用是这类回转体零件建模的核心要点,需要提前确定修剪边界的参考平面,避免出现修剪后实体破面、同轴度偏移的问题,草绘阶段就要锁定中心轴线作为所有尺寸的标注基准,确保后续旋转、修剪操作的参考基准统一,从根源上避免模型出现几何错误,保证导出的工程图尺寸标注与三维模型完全一致,可直接用于生产环节的加工参考。
- 上一篇:经典直板智能手机外观结构三维数模
- 下一篇:离心式转速计机械系统动力学仿真模型
- 全部评论(0)
- 模板大小 656.53 KB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
