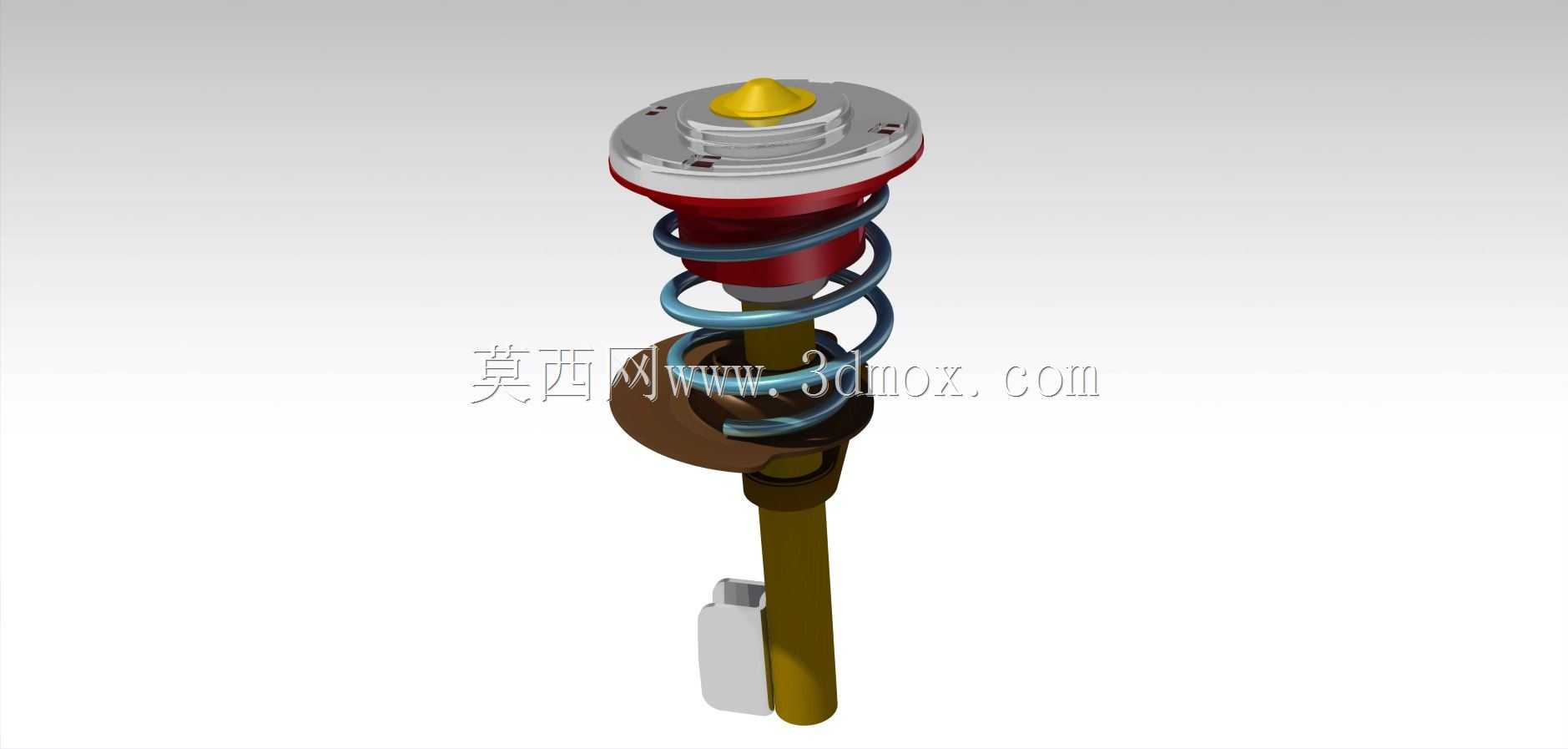

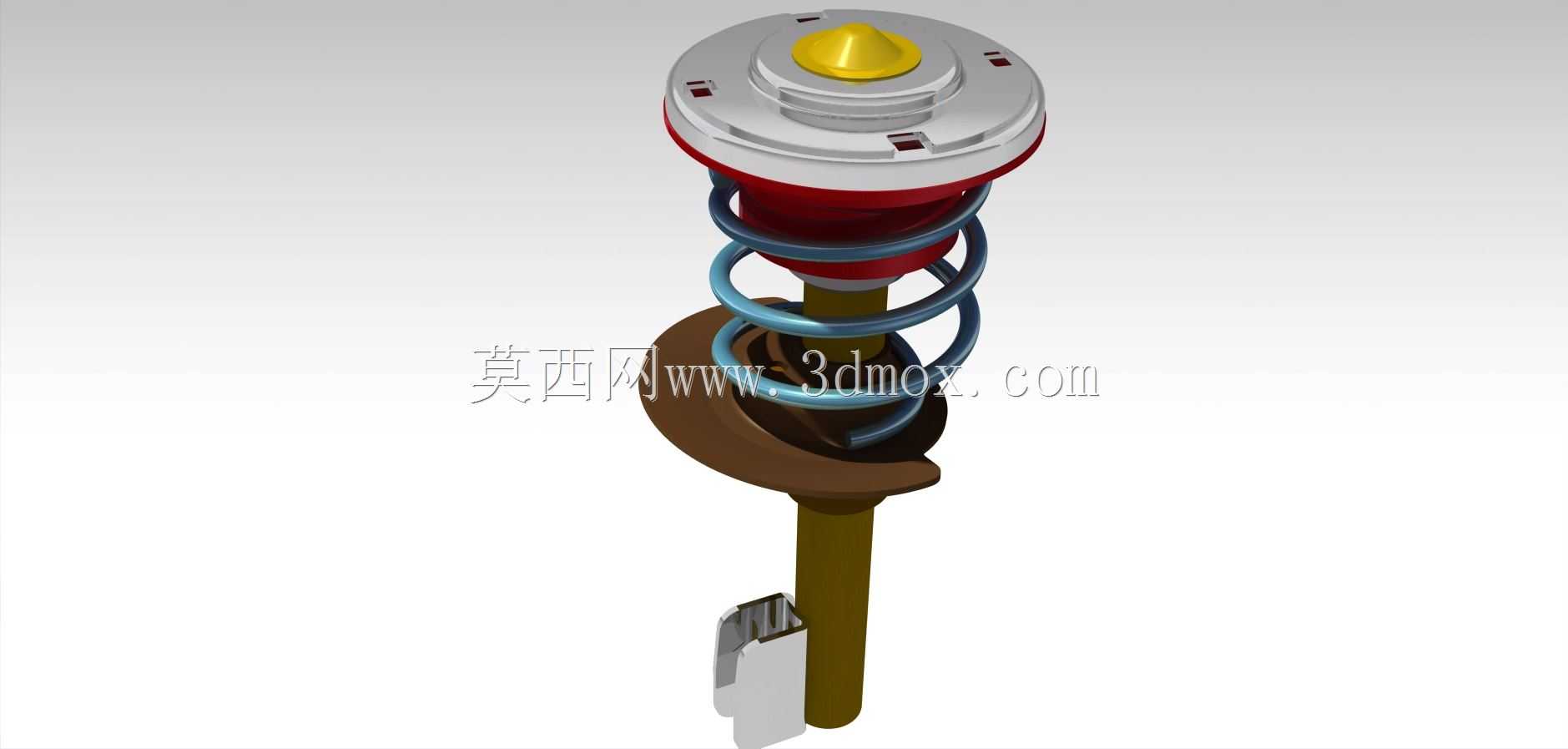

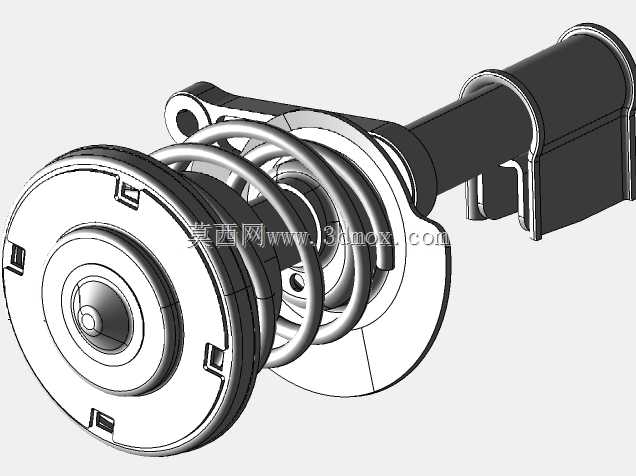

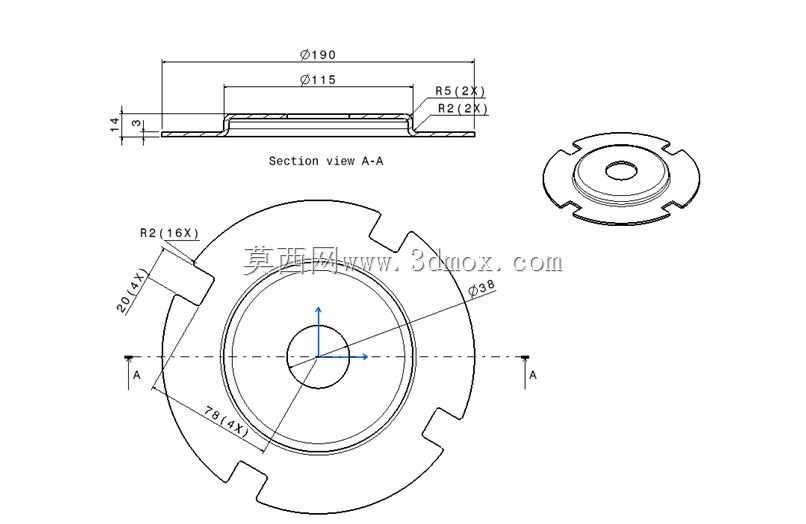

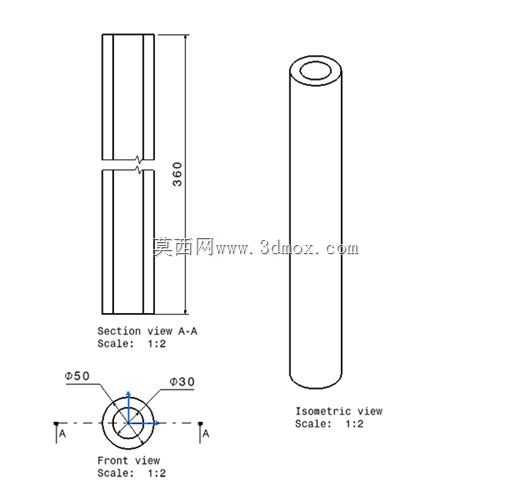

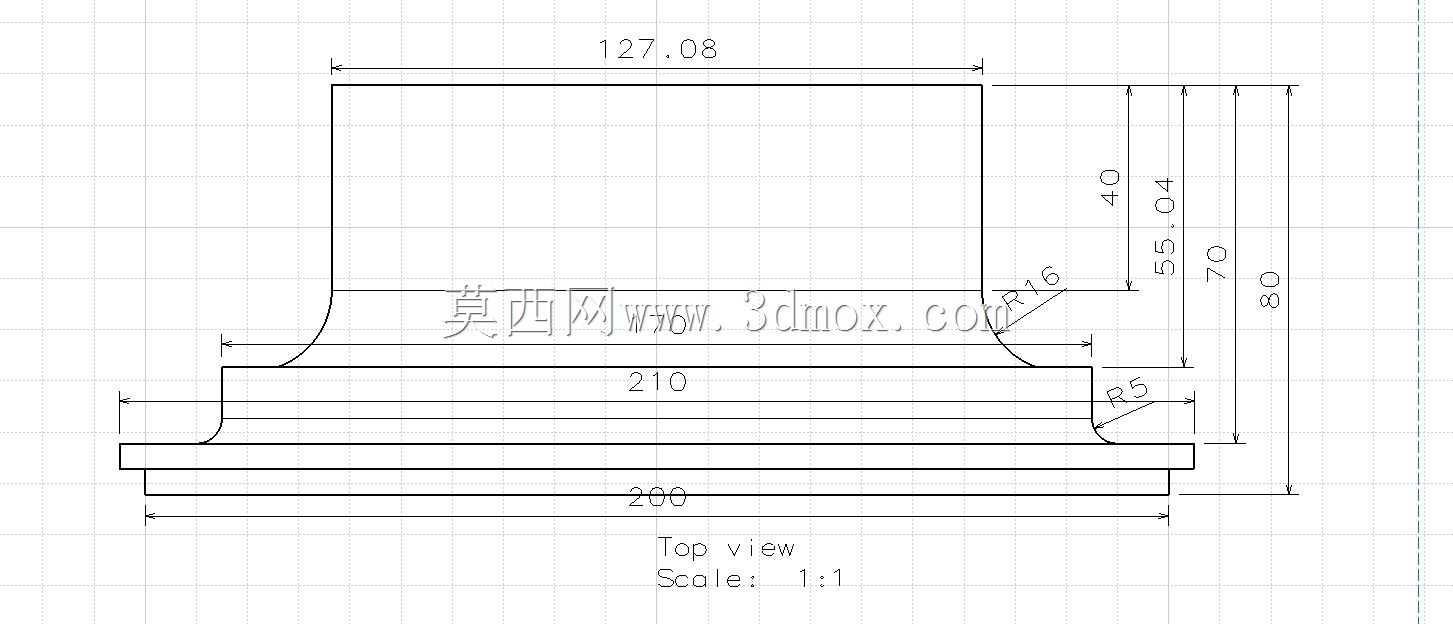

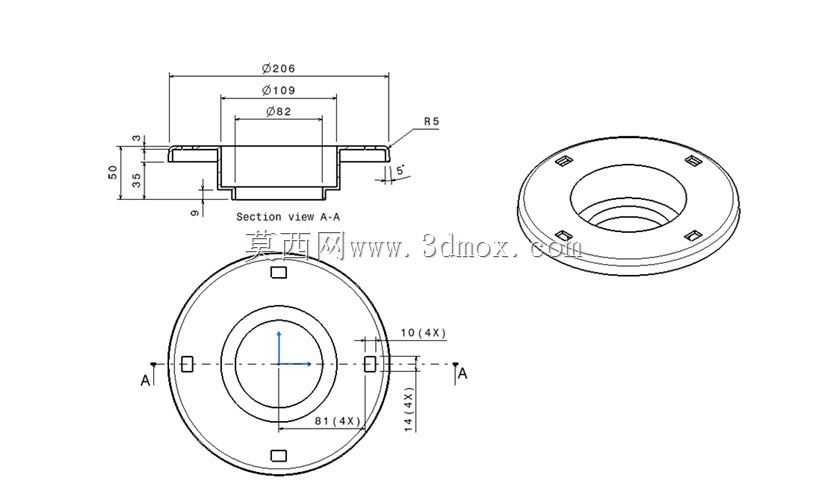

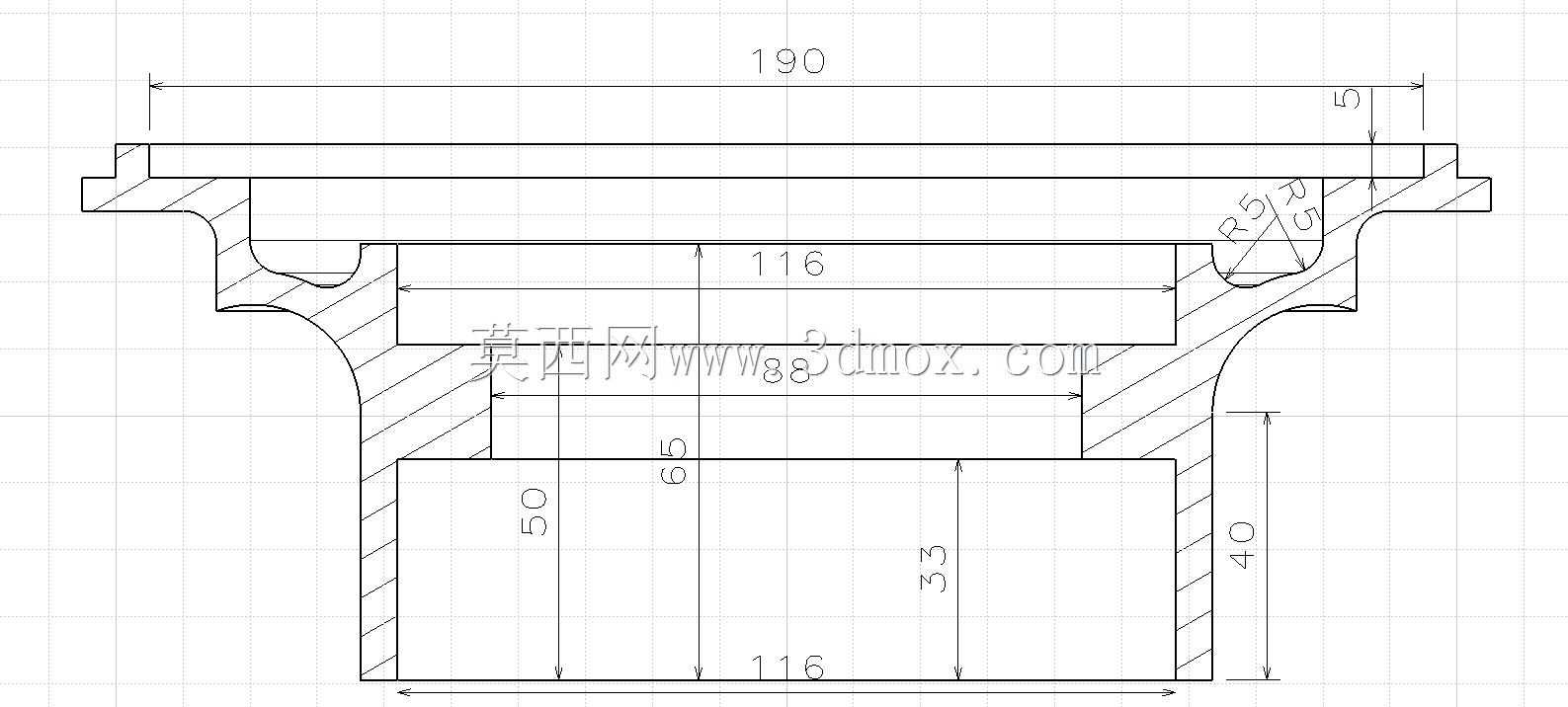

该结构属于乘用车辆底盘核心承载缓冲部件,日常应用覆盖前置前驱家用轿车、城市SUV的前桥独立悬挂布局,主要承担车轮与车身之间的力传递与振动过滤作用,在车辆经过颠簸路面、减速带或进行转向动作时,可快速吸收路面冲击能量,抑制弹簧多余往复弹跳,保证轮胎与地面的有效接触面积,避免车轮跳离地面引发抓地力丧失,同时兼顾乘坐舒适性与行驶操控稳定性。从功能特性来看,该结构集成了螺旋弹簧支撑、阻尼减震、塔顶安装定位、下摆臂连接多重功能,上端通过带橡胶缓冲垫的塔顶结构与车身翼子板内侧的安装座固定,可隔绝部分高频振动传递至车厢内部;下端活塞杆底部的安装叉耳与转向节总成刚性连接,可随车轮跳动完成上下伸缩动作,同时配合转向机构完成车轮的转向偏转。设计过程中首先明确了悬架的行程边界,空载状态下减震器活塞杆预留足够的伸出余量,满载压缩时不会出现减震器触底的硬冲击,同时螺旋弹簧的刚度匹配经过多轮调校,线刚度取值兼顾低速过坎的柔软度与高速过弯的侧倾抑制能力,弹簧上下端的橡胶垫圈可避免金属部件直接接触产生异响。外形尺寸方面,整体结构沿活塞杆轴向布置,最大外径集中在弹簧与塔顶安装座区域,可适配多数16-18寸轮毂对应的轮拱内部安装空间,安装点的孔位公差控制在±0.2mm范围内,可保证装配时与车身、转向节的对接精度,避免出现装配应力导致的部件早期损坏。结构上还集成了防尘罩与缓冲块设计,活塞杆外露区域的伸缩行程全程被防尘罩覆盖,可阻挡路面泥沙、污水附着在活塞杆表面,避免油封被杂质刮损出现漏油问题;当悬架压缩至极限行程时,塔顶下方的聚氨酯缓冲块会率先接触减震器外筒,提供额外的渐进式缓冲力,避免金属部件硬碰撞。建模过程中对各部件的配合间隙做了精准还原,弹簧与减震器外筒之间预留均匀的环形间隙,在悬架全行程伸缩过程中不会出现弹簧剐蹭外筒的问题,上端的弹簧座采用阶梯式定位结构,可保证弹簧安装后不会出现径向窜动,下端的弹簧座与减震器外筒采用过盈配合加焊接的固定方式,可承受长期交变载荷下的冲击力,不会出现弹簧座移位脱落的故障。
