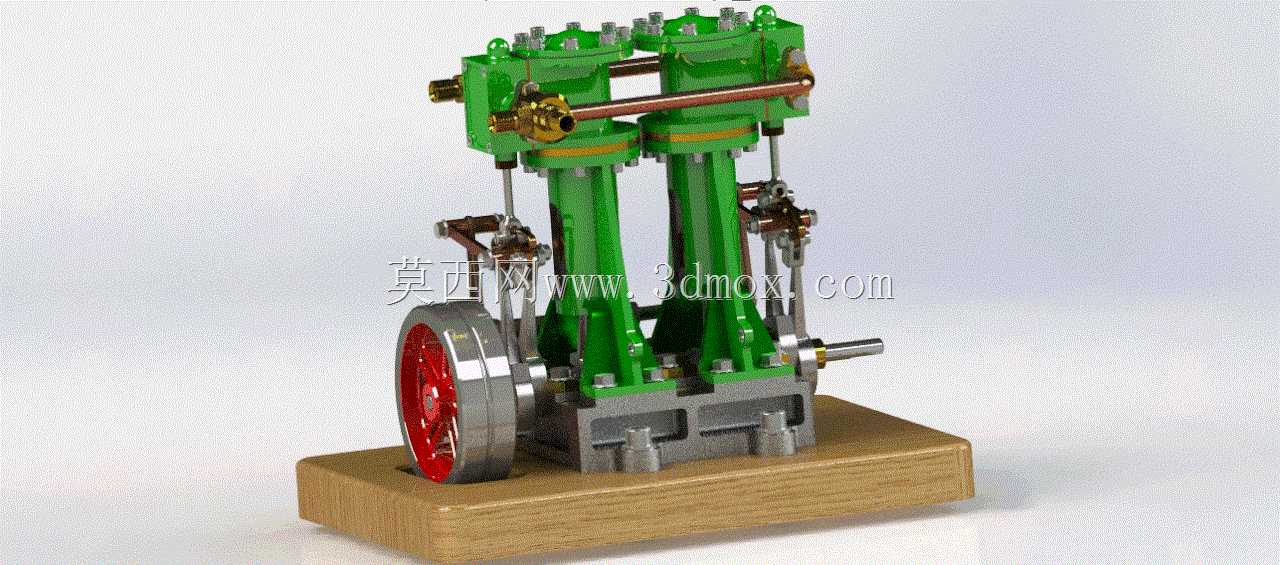

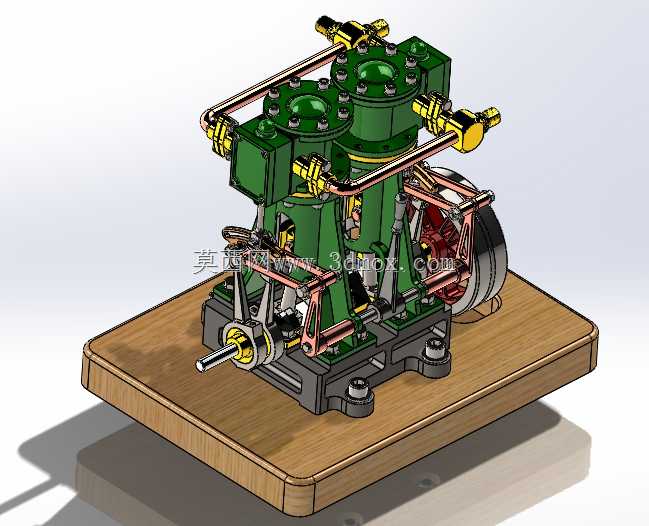

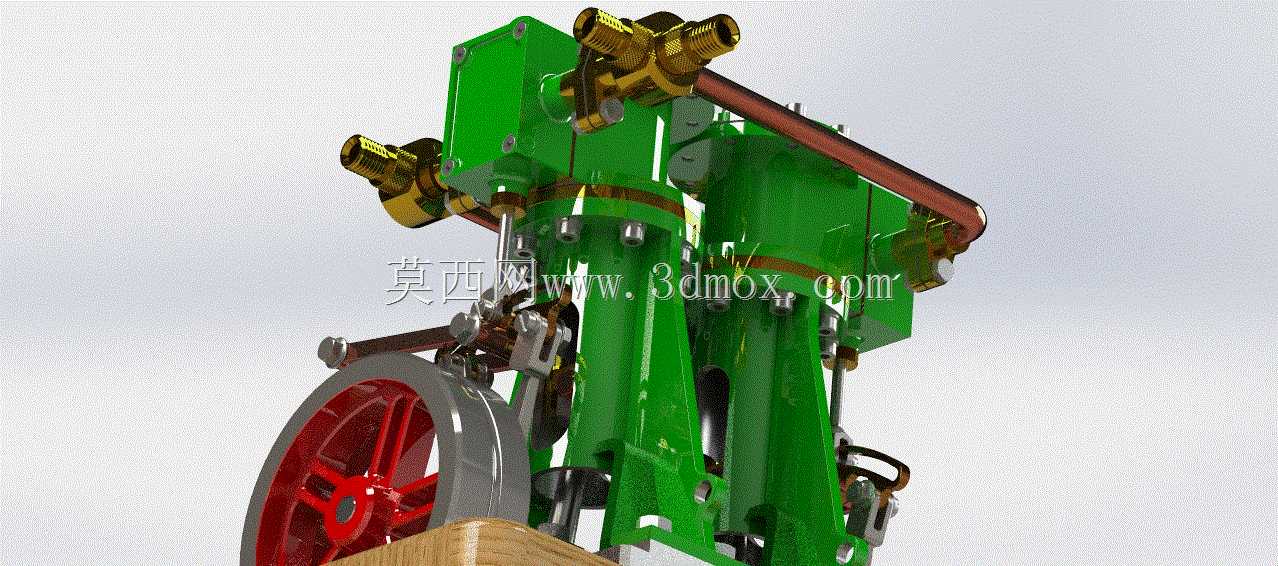

带倒挡结构立式双缸蒸汽动力装置

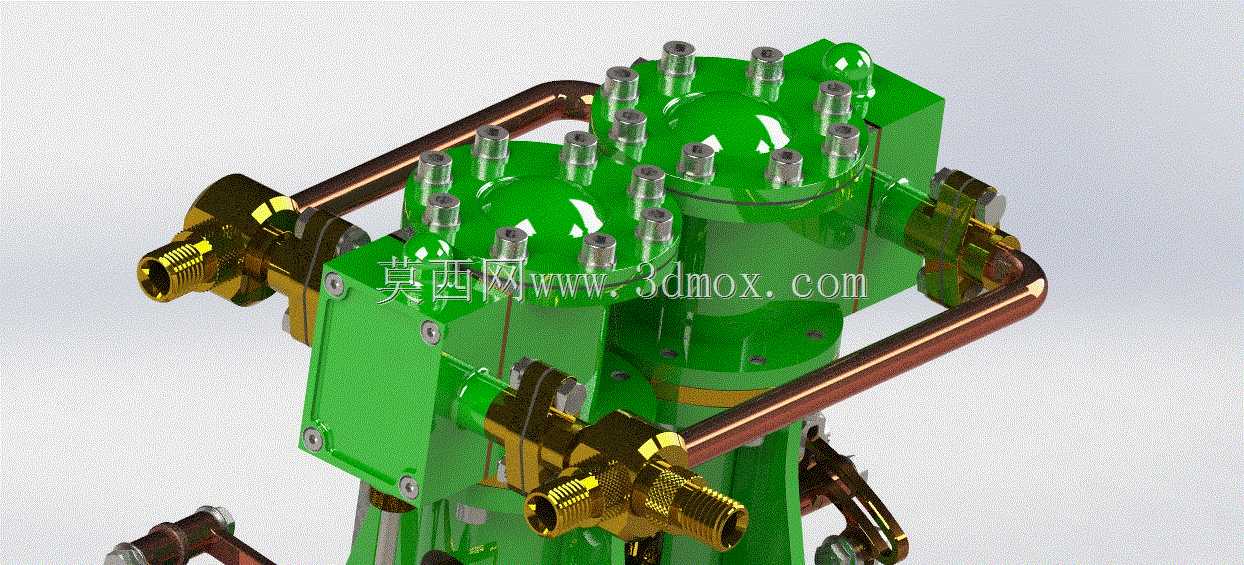

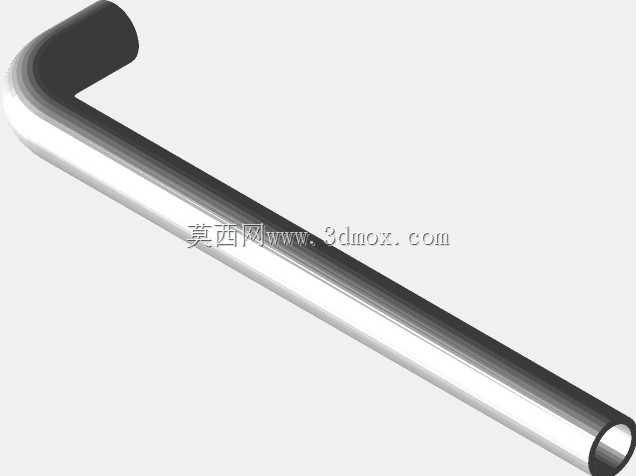

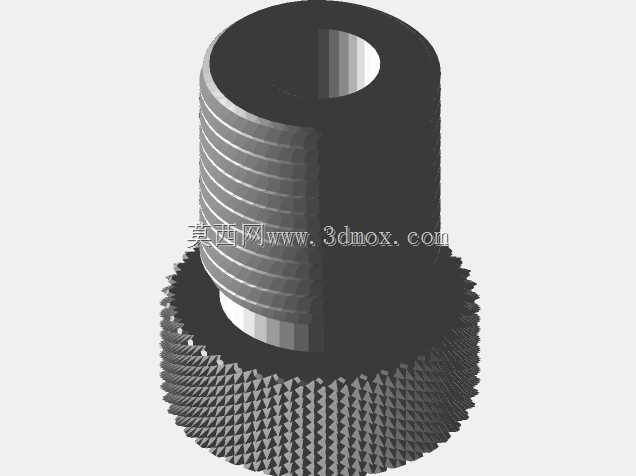

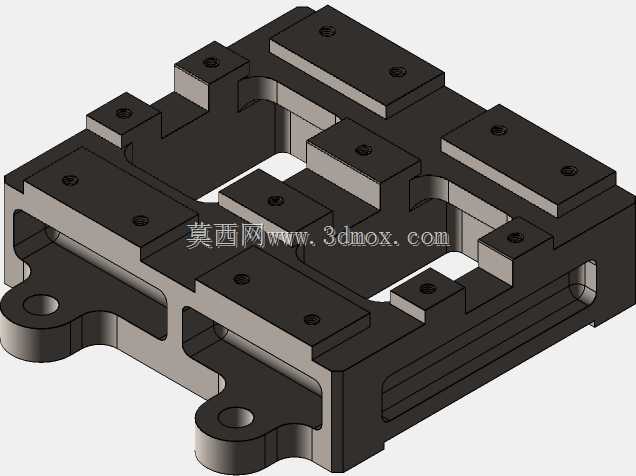

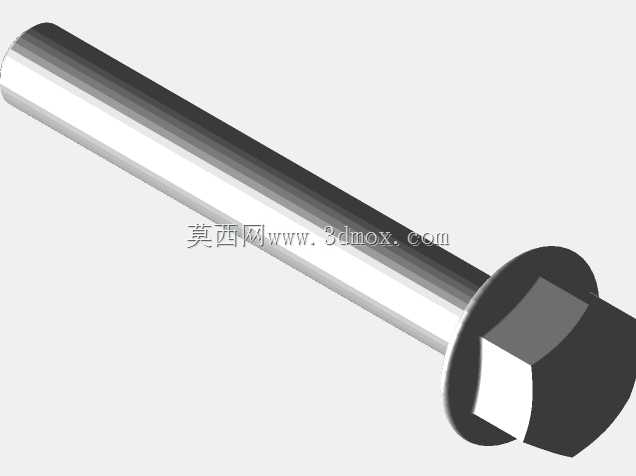

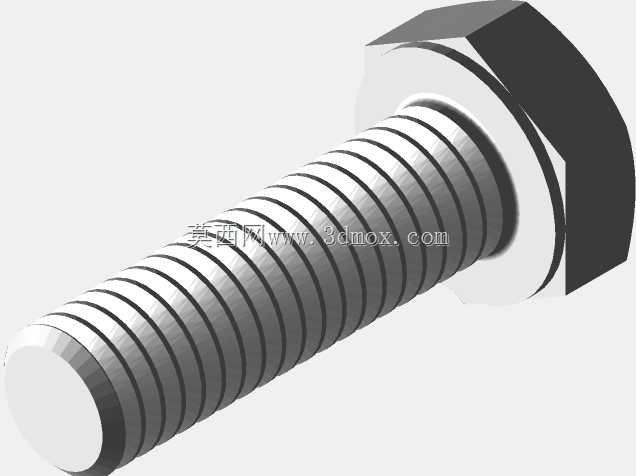

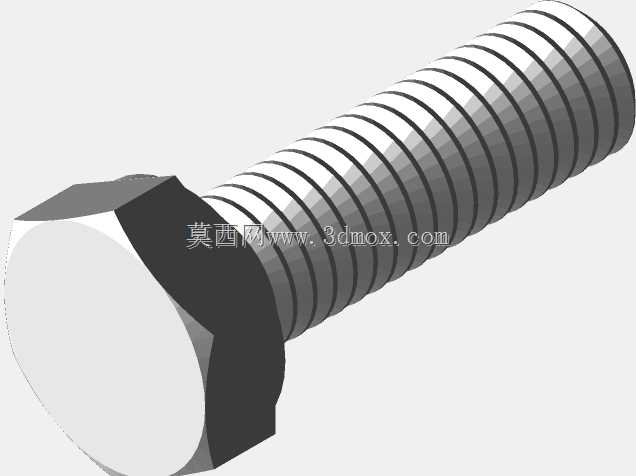

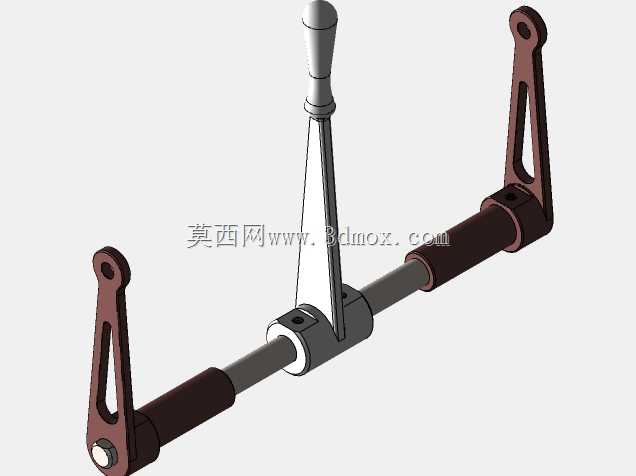

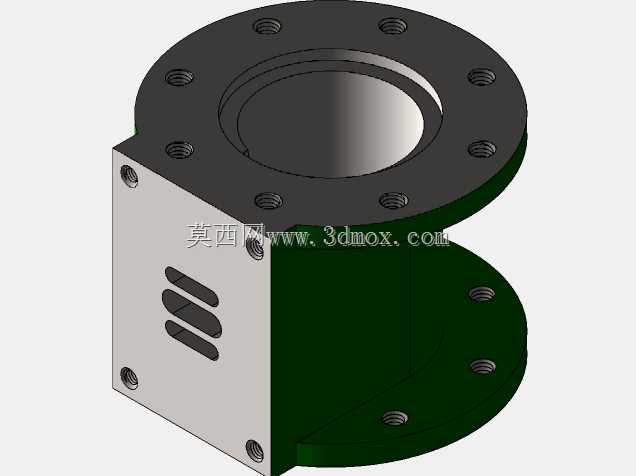

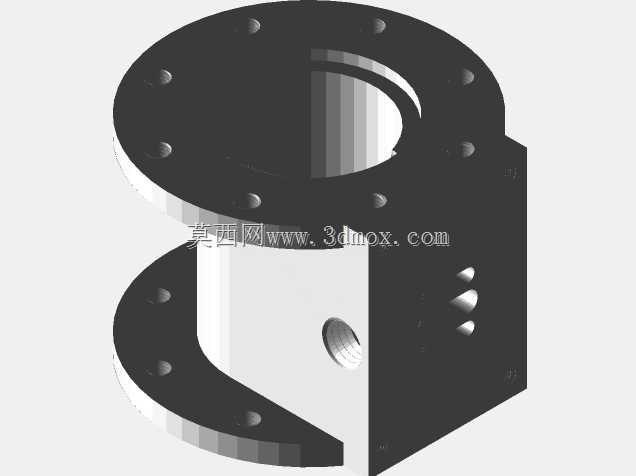

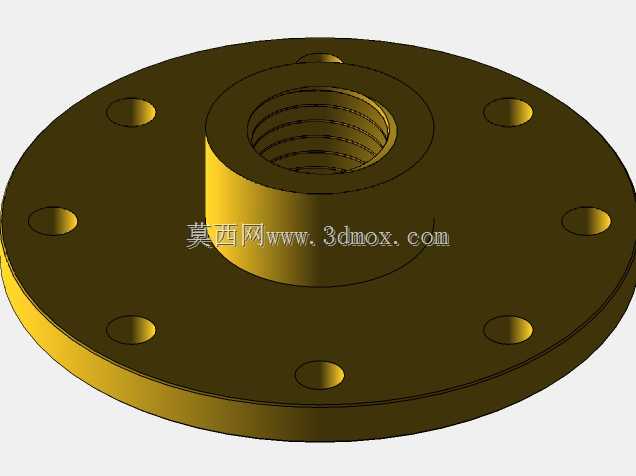

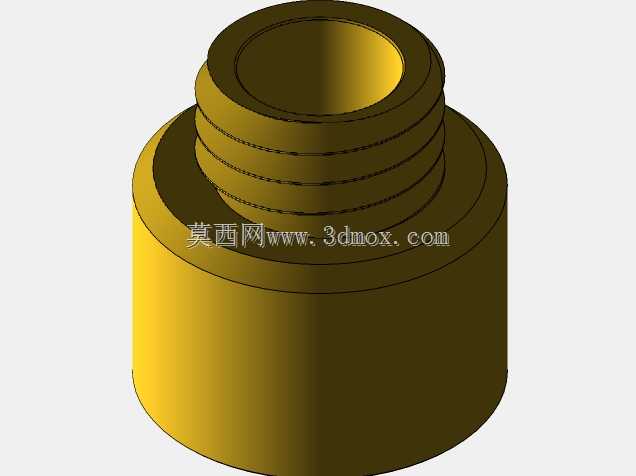

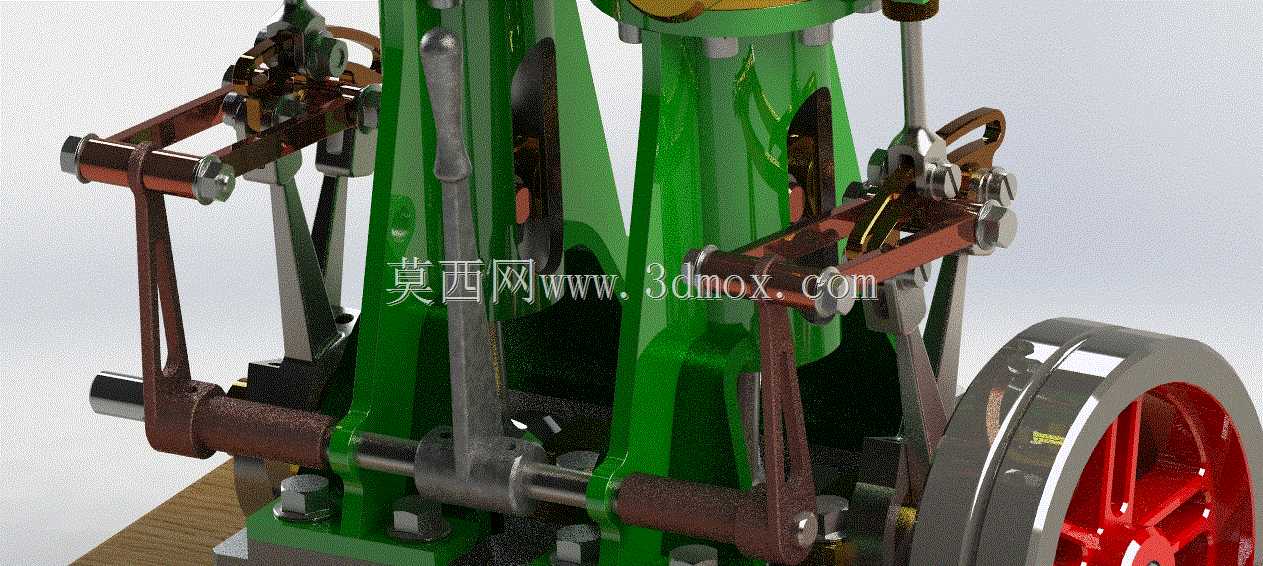

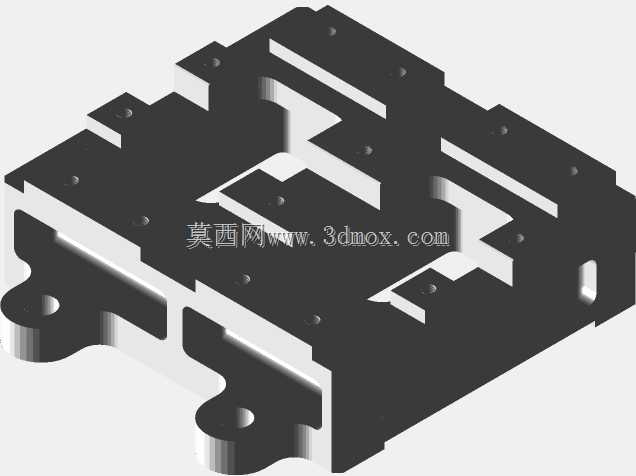

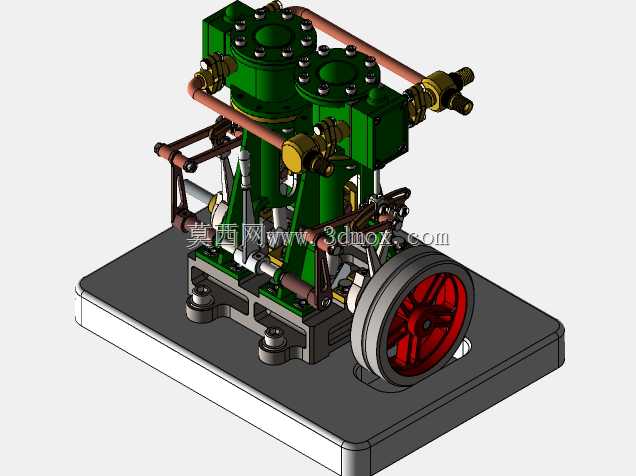

这款立式双缸带倒挡的蒸汽动力装置，在小型固定式动力配套、复古动力演示、教学实训场景中有着明确的适配性，区别于常规单缸蒸汽机，它集成了倒挡换向结构，无需额外外接换向阀组即可实现输出轴正反转切换，大幅简化了配套传动链路的设计复杂度。从结构设计逻辑来看，整机采用立式布局，两个缸体沿中心轴线对称排布，缸盖部分的紧固螺栓采用周向均布设计，保证缸体密封面受力均匀，可适配0.3-0.8MPa区间的饱和蒸汽输入工况，避免偏载导致的密封垫渗漏问题。外部走管采用紫铜材质弯制成型，兼顾导热散热与管路韧性，可抵消设备运行过程中产生的管路振动应力，接口位置统一采用外螺纹快接结构，和常规蒸汽管路的接头规格通用，无需额外加工转接头即可完成现场配装。换向结构集成在缸体下部的动力输出侧，通过拨叉机构控制配气相位的切换，实现输出轴转向的调整，操作端的手柄力矩经过配重优化，单人即可完成换向操作，无需额外施加过大的操作力。整机的安装边界采用底部法兰定位，四个安装孔位的中心距按照通用小型动力底座的标准规格设计，可直接替换同功率段的老式单缸蒸汽机，无需对原有安装基座做二次改造。从功能特性上看，双缸结构可让动力输出的扭矩波动更小，相比单缸机型，曲轴每旋转一周的动力输出脉冲从1次提升至2次，运转平顺性更好，可直接驱动小型发电机、水泵、传送带等负载，无需额外加装飞轮蓄能结构。缸体外部的散热鳍片和管路走向经过协同设计，蒸汽做功后的余温可通过管路自然散出，避免缸体积温导致的密封件过早老化。在建模过程中，所有配合面的公差都按照机械加工的常规精度设置，运动部件的间隙预留了热膨胀余量，保证设备在持续运行升温后不会出现卡滞问题，所有管路接口的螺纹规格、密封槽尺寸都符合通用管路标准，加工落地时可直接选用标准件完成装配，无需定制特殊规格的紧固件或密封件。
