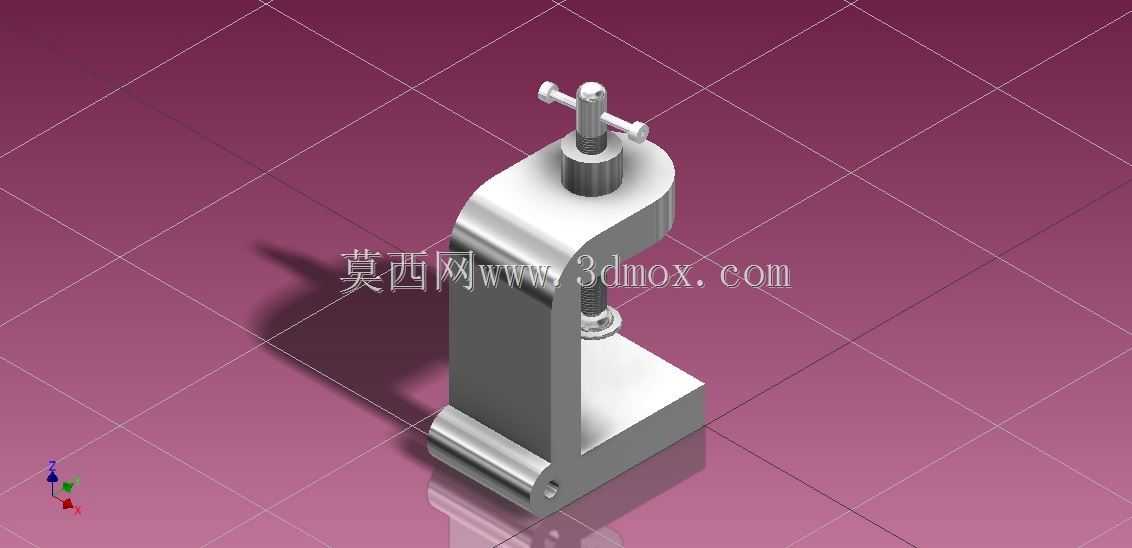

小型G型螺旋压紧夹持工装结构

这类G型螺旋压紧夹具在小件机加工、装配工位、试样固定场景中应用极广，不管是台钻上的小件钻孔定位，还是焊接工位的薄钢板拼接固定，或是实验室里的样件夹持测试，都能看到这类结构的身影。它的核心功能是通过螺旋副的进给运动，将手轮的旋转力矩转化为压头的直线压紧力，依靠C型架的刚性结构提供反支撑，实现对不同厚度工件的稳定夹持。从设计思路上看，整体采用一体式C型弯臂结构，弯臂截面做了等强度过渡设计，在保证开口行程足够的前提下，尽可能降低整体重量，同时避免应力集中在弯臂转角位置，压头端部做了球面活动连接设计，压紧时可以自适应工件表面的微小倾斜，不会因为工件表面不平整出现压点滑移或者压伤工件表面的问题，顶部的T型手轮适配手动操作的施力习惯，不需要额外辅助工具就能完成锁紧与松开动作，螺杆部分采用梯形螺纹传动，相比普通三角螺纹拥有更好的自锁性能，压紧后不会因为加工过程中的振动出现松脱，保障作业过程的夹持稳定性。在尺寸与安装边界上，这类小型夹具的开口深度适配常规厚度的板件、型材夹持需求，底座平面做了铣平处理，既可以直接放置在工作台面使用，也可以通过底座的安装孔配合螺栓固定在专用工装板上，不需要额外制作转接安装座，弯臂的外侧轮廓做了圆角过渡，避免工位操作时的锐角磕碰风险，压头的下压行程覆盖日常小件夹持的厚度范围，不需要频繁调整初始位置就能快速装夹工件。实际使用中，这类夹具的维护成本极低，仅需要定期在螺纹副位置涂抹润滑脂就能保证长期顺畅操作，不会出现卡滞、咬死的问题，相比快速夹钳，它的压紧力调节范围更广，可以根据工件的材质软硬调整手轮的锁紧力矩，既可以夹持硬度较高的金属件，也能通过控制锁紧力夹持木质、塑料等易变形的软质工件，不会因为压紧力过大造成工件变形损坏。
