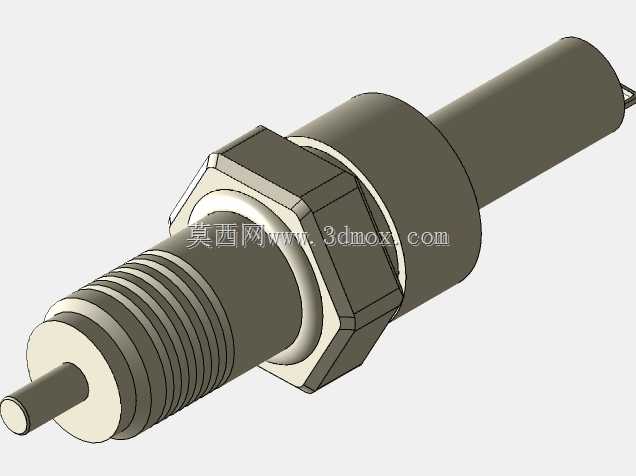

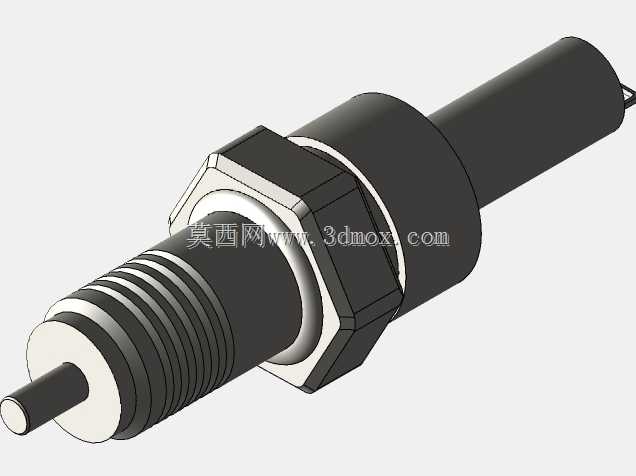

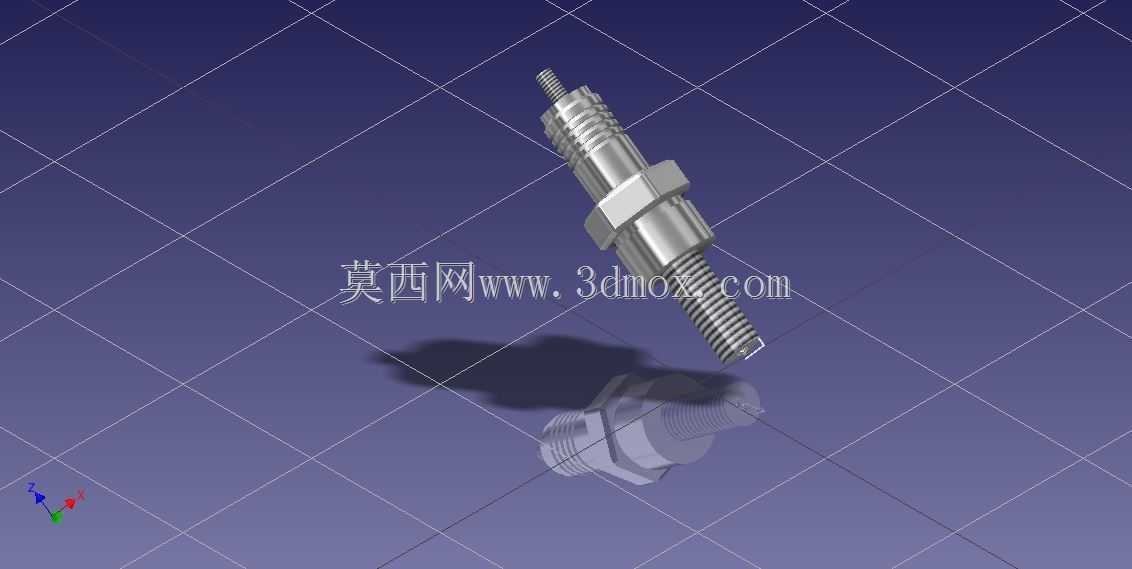

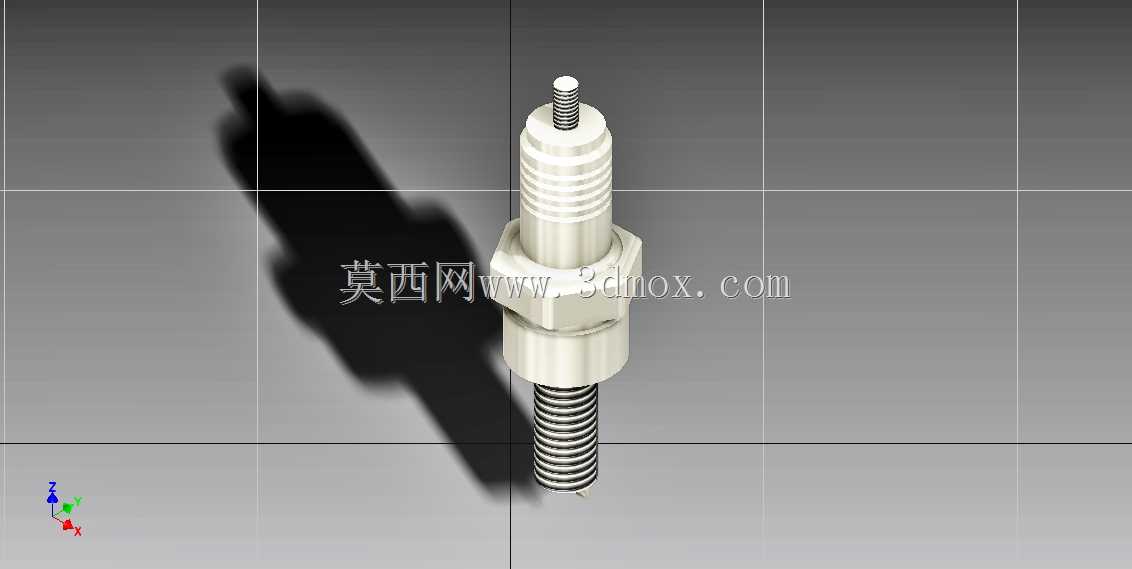

外螺纹六角连接紧固接头三维结构

　　这类带六角安装位的外螺纹接头，在流体管路、气动系统、小型液压回路里的应用占比很高，日常做设备管路排布的时候，这类零件是最常接触的基础连接件之一。从结构上看，中间的六角台是专门预留的安装受力位，不管用开口扳手还是套筒，都能找到稳定的施力面，不会像全光轴或者全螺纹结构那样，安装时容易打滑拧不紧，也不会因为施力点不对把螺纹拧滑牙。两端的外螺纹段做了等径设计？不对，仔细看结构，一端是细牙长螺纹，用来拧入对应的安装基体，比如阀块、设备壳体的内螺纹孔里，另一端的螺纹段用来对接管路接头或者锁紧螺母，中间的六角台同时还能起到轴向定位的作用，当接头拧入基体到六角台端面贴紧安装面的时候，就达到了设计的拧入深度，不用额外做标记控制拧入量，现场装配的时候能省不少对位的时间。

　　做这个零件的三维建模的时候，首先要确认的是螺纹的公称直径和螺距，还有六角台的对边尺寸、对角尺寸，这些都是和安装工具、配套零件直接相关的关键尺寸，不能有偏差。比如六角对边如果做小了0.5mm，扳手卡上去就会晃，拧的时候容易磨圆角，后期维护拆都拆不下来；如果做太大，狭小安装空间里扳手根本卡不进去，现场装配就会出问题。螺纹段的长度也要匹配安装壁厚，比如拧入阀块的那端螺纹，长度要比阀块的安装壁厚多露出2-3个螺距，方便后面装锁紧垫片或者防松螺母，但是也不能太长，不然会顶到阀块内部的流道，影响介质流通，甚至堵死通路。

　　从实际使用场景来说，这类接头不光是起连接紧固的作用，很多时候还要兼顾密封性能，所以建模的时候六角台和安装面接触的那个端面，要做平面度要求，一般是Ra1.6或者Ra3.2的粗糙度，要是端面不平，装上去之后就算螺纹拧得再紧，也会出现介质渗漏的问题，尤其是气动系统里，0.1mm的缝隙都可能导致气压保不住，影响整个回路的压力稳定性。还有螺纹的收尾部分，不能做全螺纹到六角台端面，要留1-2个螺距的退刀槽，一方面是机加工的时候方便退刀，保证螺纹的有效长度，另一方面安装的时候也能让螺纹完全拧到底，不会因为螺纹收尾的余料顶住安装孔口，导致接头装歪。

　　很多新手做这类零件建模的时候，容易忽略安装边界的问题，比如只画零件本身的尺寸，不考虑周围的操作空间。实际上这个接头装在设备上之后，周围要留出至少能容纳套筒或者扳手转动的空间，比如用14号开口扳手的话，扳手转动的半径大概是40mm左右，要是周围布了其他管路或者结构件，距离六角台太近，扳手根本塞不进去，后期装配和维护都得拆周围的零件，非常麻烦。还有螺纹的公差选择，一般这种连接用的外螺纹选6g的公差就够了，要是用在有密封要求的场合，得选细牙螺纹，配合密封胶或者生料带使用，密封效果比粗牙螺纹好很多，因为细牙的螺距小，螺纹牙之间的间隙更小，介质不容易渗漏。

　　另外这个零件的材质选择也和使用场景挂钩，普通气动回路用普通碳钢镀锌就行，成本低，强度也够；要是用在有腐蚀性介质的场合，比如化工管路或者户外淋雨的设备，就得选304或者316不锈钢的材质，这时候建模的时候不用改结构尺寸，只要在零件属性里标注材质就行，但是要注意不锈钢的强度比碳钢稍低，要是用在高压回路里，六角台的厚度要适当加厚一点，避免拧的时候六角受力开裂。还有表面处理的要求，碳钢件镀锌层厚度一般要8μm以上，不然用不了多久就会生锈，锈迹会顺着螺纹渗到连接缝隙里，时间长了接头就锈死拆不下来，后期维护只能切割，非常麻烦。

　　从建模思路来说，这类回转类零件，最方便的是先画轴向的截面草图，用旋转凸台做出主体结构，然后再做六角台的切削，最后加上螺纹特征。这里要注意，要是做工程图或者装配干涉检查的话，不要用装饰螺纹线，最好把螺纹的实际牙型画出来？不对，其实一般装配的时候用装饰螺纹线就够，只要标注清楚公称直径和螺距，加工的时候工人能看懂就行，真把牙型全画出来，零件文件会变大很多，装配的时候拖动都卡，影响设计效率。但是要做有限元受力分析的话，就得把螺纹的实际啮合部分画出来，不然分析出来的应力结果不准，尤其是螺纹根部的应力集中位置，是整个零件最容易断裂的地方，要是用在高压振动的场合，还要在螺纹和六角台连接的位置做圆角过渡，减少应力集中，避免设备运行的时候因为振动导致接头从根部断裂。

　　实际选型的时候，还要注意接头的流通孔径，虽然外观看起来差不多，但是不同通径的接头内部孔径不一样，要是选的通径太小，管路里的介质流过去会有节流损失，导致系统压力上不去，比如气动系统里本来需要0.6MPa的工作压力，要是接头通径比管路小一半，过流面积只有四分之一，气流过去之后压力损失可能就有0.2MPa，后面的执行元件出力就不够。所以建模的时候内部的流道孔也要和两端的螺纹通径匹配，不能做偏心，不然介质流过去会产生紊流，增加噪音，还会加速接头内壁的冲刷磨损，缩短使用寿命。
