带配套钥匙的小型挂锁三维结构设计

　　日常场景里随处可见这类小型挂锁的应用，从户外配电箱的箱门锁定、储物间柜门的临时闭锁，到行李箱、工具收纳箱的便携锁止，甚至是工业现场小型设备检修口的防误开防护，都能看到这类挂锁的身影。不同于大型工业锁具的厚重结构，这类小型挂锁主打便携性与基础防盗能力，在不需要高等级安防的场景下，能够以极低的成本实现空间或物品的权限管控，避免无关人员随意触碰被锁定的对象。

　　从功能特性来看，这款挂锁采用经典的弹子锁芯结构，配套的专用钥匙插入锁芯后，能够带动内部弹子对齐解锁位置，进而释放锁梁的转动自由度，实现开锁动作；锁梁采用硬化金属材质，具备一定的抗剪切、抗撬动能力，锁体外壳做了圆角过渡处理，既能够避免尖锐边角划伤使用者，也能减少外力冲击时的应力集中点，提升锁体整体的抗冲击性能。锁体内部的弹子排布做了错位设计，非配套钥匙插入时无法对齐所有弹子的分界位置，能够有效避免技术开锁的风险，满足日常民用场景的安防需求。

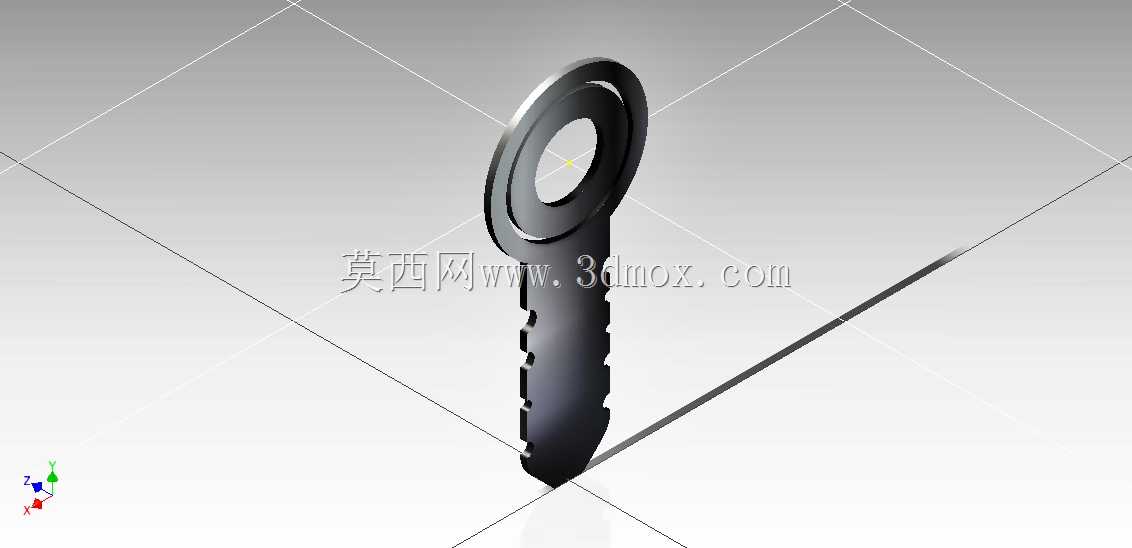

　　在设计思路上，这款挂锁的建模优先考虑了零部件的装配可行性与实际加工的工艺适配性。锁体外壳采用一体化压铸成型的结构思路，外壳预留的锁梁安装孔与锁芯安装腔做了同轴度公差约束，保证锁梁转动时不会出现卡滞，锁芯与锁体的配合面预留了合理的间隙，既能够保证锁芯转动顺畅，也不会因为间隙过大导致锁芯晃动，影响使用手感。配套钥匙的齿形与锁芯内部弹子的行程做了精准匹配，每一个齿位的高度差都对应弹子的不同压缩量，建模过程中对钥匙插入锁芯的行程做了运动仿真验证，确保钥匙插入到底后所有弹子能够准确对齐锁芯的旋转分界位置，不会出现开锁卡滞的问题。

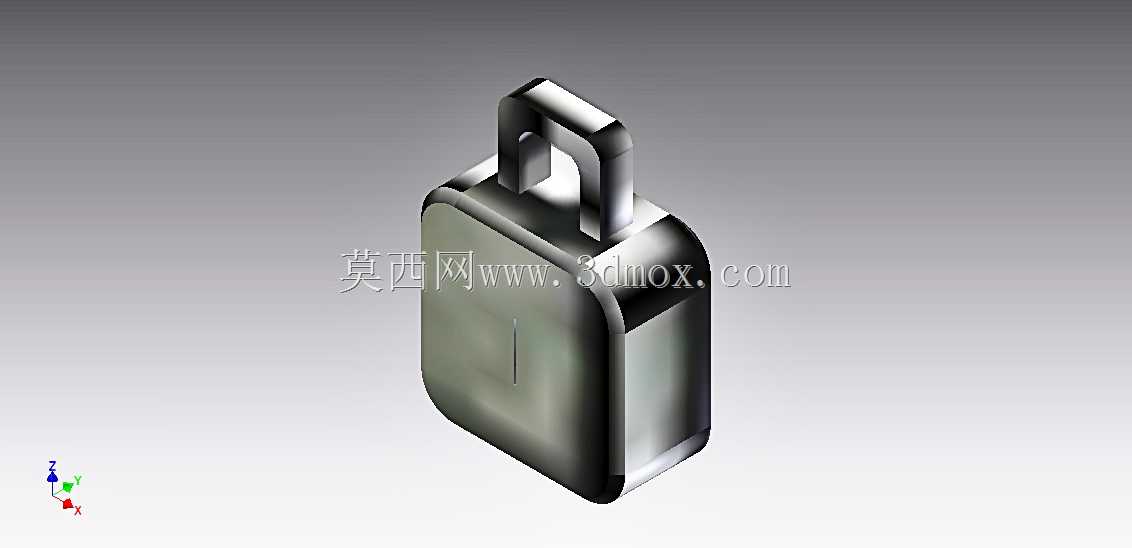

　　外形尺寸与安装边界方面，这款挂锁的锁体整体为近似长方体的圆角结构，整体尺寸适配单手握持操作，锁梁的内空尺寸能够满足常规锁鼻、柜门搭扣的穿入需求，锁梁的抬起高度做了限位设计，开锁后锁梁不会完全从锁体中脱出，避免锁梁丢失的问题。安装使用时，只需要将锁梁穿过被锁定对象的锁孔，按下锁梁即可完成闭锁动作，不需要额外的安装配件，适配绝大多数带标准搭扣、锁鼻的柜体、箱体结构。锁体的外表面做了哑光质感的外观处理，既能够提升握持时的摩擦力，避免手滑掉落，也能减少日常使用过程中的划痕残留，延长外观的使用寿命。

　　从结构细节来看，锁体内部设置了锁梁复位弹簧，开锁时弹簧能够自动将锁梁顶起至预设高度，不需要手动拔出锁梁，提升使用的便捷性；锁芯尾部设置了拨块结构，钥匙转动时拨块会带动锁梁的限位卡块回缩，解除锁梁的位置约束，整个传动路径的零件数量少，传动效率高，长期使用也不容易出现传动失效的问题。建模过程中对所有活动零部件的配合间隙都做了合理设置，考虑到金属零件加工时的公差累积，预留的间隙能够适配常规压铸、机加工的精度要求，不需要过高的加工精度就能保证装配后的动作顺畅，有效控制生产制造成本，适合大批量民用五金市场的生产需求。
