楔式顶升定位机械构件结构设计

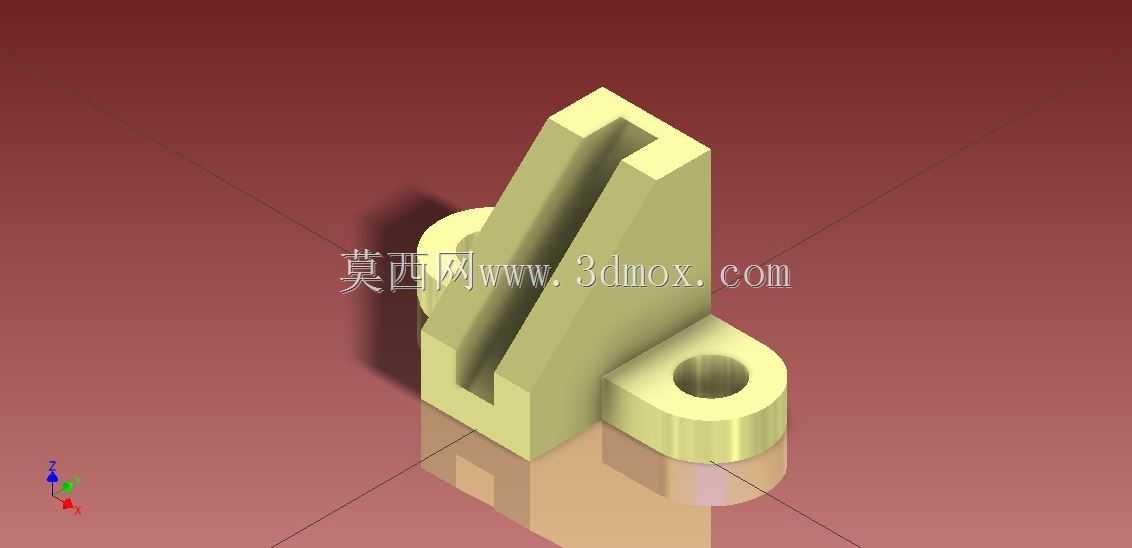

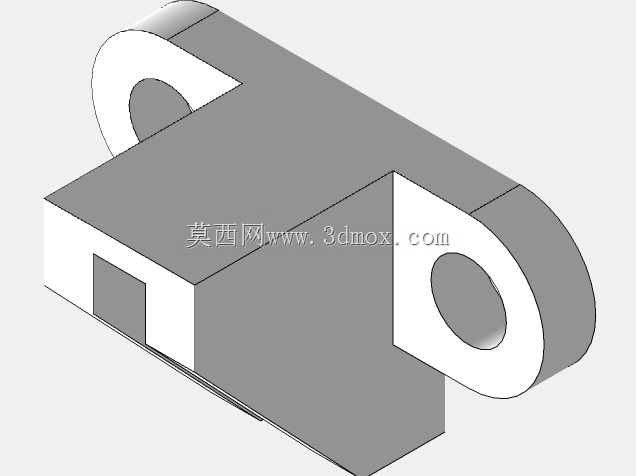

　　在工装夹具、非标自动化输送线的工位定位场景中，这类带侧装铰接座的楔式构件是实现小行程精准顶升的核心执行件，很多人做这类结构时容易忽略滑动面的受力偏载问题，实际调试中常出现楔块卡滞、顶升行程不到位的情况，建模时需要把受力路径的约束关系理清楚，才能避免后续加工装配出问题。从结构形态来看，主体楔块采用斜槽式导向结构，倾斜工作面的角度通常取8到12度，这个角度区间既能保证顶升过程的力放大效果，又能实现负载状态下的机械自锁，避免顶升到位后因为负载反向压力出现回落，不需要额外增加锁紧机构就能保持工位高度稳定。侧部延伸的带孔凸台是铰接安装位，孔位的同轴度、凸台端面与楔块主体的垂直度是加工时需要重点管控的形位公差，

　　这个位置通常配套铜套或者自润滑轴承与驱动摆臂连接，将驱动端的摆动转化为楔块的直线滑动，进而推动上方承载台完成顶升动作。设计时首先要明确安装边界：楔块主体的滑动槽需要与设备基座上的导向导轨配合，槽宽的公差取H7/g6的间隙配合，既保证滑动顺畅无卡滞，又不会因为间隙过大出现顶升过程的横向窜动，影响上方工件的定位精度；侧部铰接孔的中心高度需要与驱动摆臂的回转中心匹配，保证驱动件在整个行程中受力方向始终处于合理区间，避免出现传动死点。从功能特性来说，这种楔式顶升结构相比直顶式气缸、丝杆顶升结构，具备更强的抗偏载能力，楔块的滑动接触面经过加宽处理，单位面积的承压更小，在输送线重载工件的工位顶升场景中，比如汽车零部件焊装线的工件托举、

　　装配线的工装板定位顶升，长期运行的磨损量更小，维护周期更长。建模过程中需要注意几个细节：楔块的斜工作面与顶面的交接处要做R0.5到R1的圆角过渡，避免应力集中导致长期受载后出现崩边；滑动槽的内壁要预留0.2mm的润滑脂存储槽，减少定期润滑的频次；侧部铰接凸台的厚度要根据驱动端的最大推力核算，保证铰接孔处的挤压强度满足负载要求，避免长期受载后出现孔位变形。实际应用中，这类构件通常搭配复位弹簧使用，当驱动摆臂收回时，弹簧带动楔块复位，上方承载台依靠自重回落，整个动作行程通常控制在15到30mm之间，刚好满足工装板脱离输送辊道、完成定位锁紧的行程需求，不会因为行程过大浪费驱动动力。很多新手设计这类结构时，会把楔块的倾斜角度做的过大，

　　导致顶升过程需要的驱动力成倍增加，还无法实现自锁，负载状态下容易出现下滑；还有的会忽略铰接孔与楔块滑动方向的位置关系，导致驱动摆臂在动作初始阶段就承受过大的径向力，加速铰接处的磨损。在尺寸链核算上，要保证楔块滑动到极限位置时，侧部凸台不会与基座的导向结构发生干涉，预留至少2mm的安全间隙；斜工作面的加工粗糙度要控制在Ra1.6以下，降低滑动过程的摩擦阻力，减少驱动端的动力损耗。这类结构不需要复杂的加工工艺，普通铣床或者加工中心就能完成所有特征的加工，材料通常选用45号钢调质处理，工作面高频淬火硬度达到HRC45到50，就能满足大部分工业场景的使用寿命要求，相比定制的标准顶升气缸，成本能降低60%以上，而且故障排查更简单，不需要复杂的气动或者电控配套，在很多低成本改造的自动化工位上应用十分广泛。
