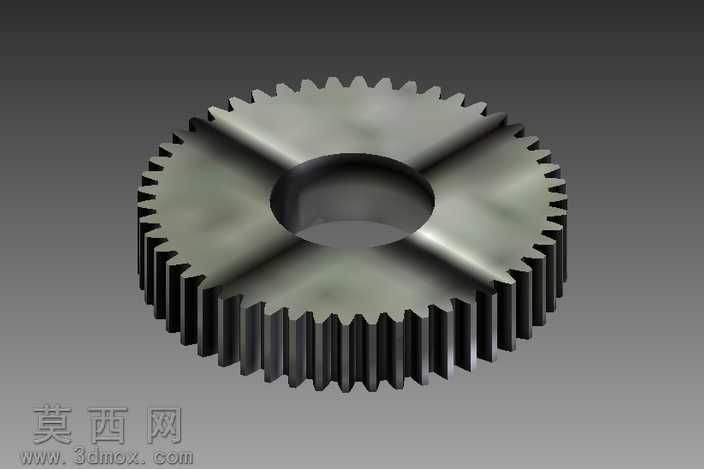

带十字辐板直齿圆柱齿轮三维设计作品

本作品为直齿圆柱齿轮的三维建模设计成果，建模过程严格遵循机械设计标准中直齿圆柱齿轮的参数规范，首先通过齿廓渐开线方程精准计算齿形轮廓点位，在三维建模环境中绘制齿根圆、基圆、分度圆、齿顶圆的基准草图，通过参数化驱动生成单个齿的实体特征后，利用圆周阵列功能完成全周轮齿的均匀排布，确保每个轮齿的齿距、齿厚、齿高参数完全一致，避免出现齿形偏差影响后续啮合传动的精度。齿轮主体采用辐板式结构设计，中心设置贯通式安装轴孔，轴孔与轮缘之间通过四块呈十字分布的辐板完成连接，相较于实心式齿轮大幅降低了零件自身重量，同时兼顾了结构刚性要求，辐板与轮缘、轴孔的衔接位置均做了平滑过渡处理，消除应力集中隐患，提升零件在交变载荷下的使用寿命。材质渲染阶段选用合金结构钢作为基础材质，为金属表面赋予细腻的磨砂质感，精准还原钢材经机加工后的表面光泽，轮齿端面、辐板表面、轴孔内壁分别设置不同的粗糙度参数，让不同加工面的视觉质感区分清晰，渲染时采用柔和的侧上方打光方案，通过光影层次凸显轮齿的立体轮廓与辐板的结构形态，清晰展现齿轮的整体结构细节。设计过程中充分考量齿轮的实际装配需求，中心轴孔的尺寸预留了合理的公差配合空间，轮齿的齿向、齿形参数均按照通用传动场景的啮合要求设定，可直接用于传动机构的装配模拟、运动仿真演示，也可作为机械设计教学环节的典型案例素材，帮助学习者理解圆柱齿轮的结构特点与参数化建模逻辑，整个建模过程全程保证特征参数可编辑，支持后续根据实际传动比、模数需求调整齿轮尺寸，适配不同的传动设计场景。
