多齿轮同轴装配传动组件结构设计

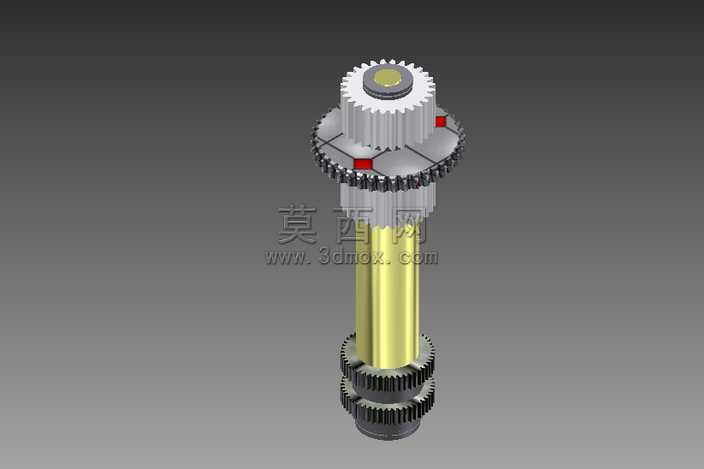

本作品为同轴多齿轮装配传动组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计的公差配合规范，对每一处齿轮的齿形参数、轴段直径、装配定位基准都进行了精准的参数化约束，确保各部件之间的装配关系完全符合实际机械装配的工艺要求。建模阶段首先完成中心传动轴的结构绘制，根据不同齿轮的安装定位需求，在轴体上设计了对应的轴肩、卡槽结构，为齿轮的轴向固定提供精准的定位面，同时对轴体表面进行了金属材质的渲染处理，还原了金属传动轴的金属光泽与表面加工质感。随后依次完成各级齿轮的建模，根据传动比要求匹配不同的齿数、模数与齿厚参数，齿轮的齿形采用标准渐开线齿廓生成，保证齿面啮合的精度符合传动设计要求，不同层级的齿轮分别赋予了差异化的金属材质表现，区分不同工艺处理的齿轮部件，部分定位结构采用醒目的红色材质标注，清晰展示装配过程中的定位点位。整体装配过程采用自下而上的装配逻辑，先将单组齿轮与轴段完成子装配，验证配合间隙无误后再进行整体总装，装配约束完全模拟实际的过盈配合、键连接等装配工艺，确保整体结构在虚拟装配状态下不存在干涉问题。渲染阶段采用柔和的工业展示光影，在深灰色渐变背景下突出组件的立体结构，通过多角度的光影投射展现齿轮齿形的细节、轴体的圆柱面质感以及各部件之间的装配层次，清晰呈现出整套传动组件的结构组成与装配关系，可用于机械传动结构的教学演示、装配工艺参考以及相关传动设备的设计参考。
