手动金属薄板层压加工设备结构设计

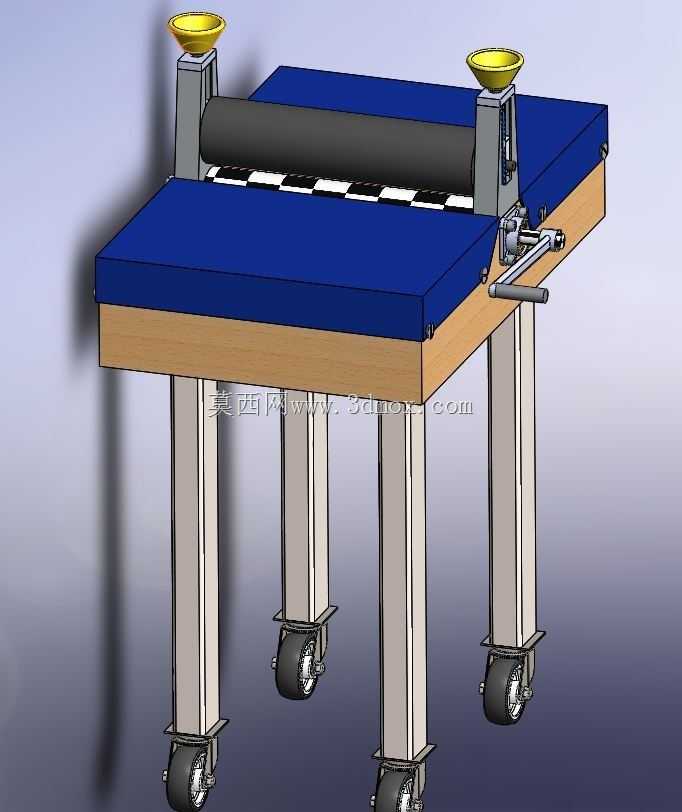

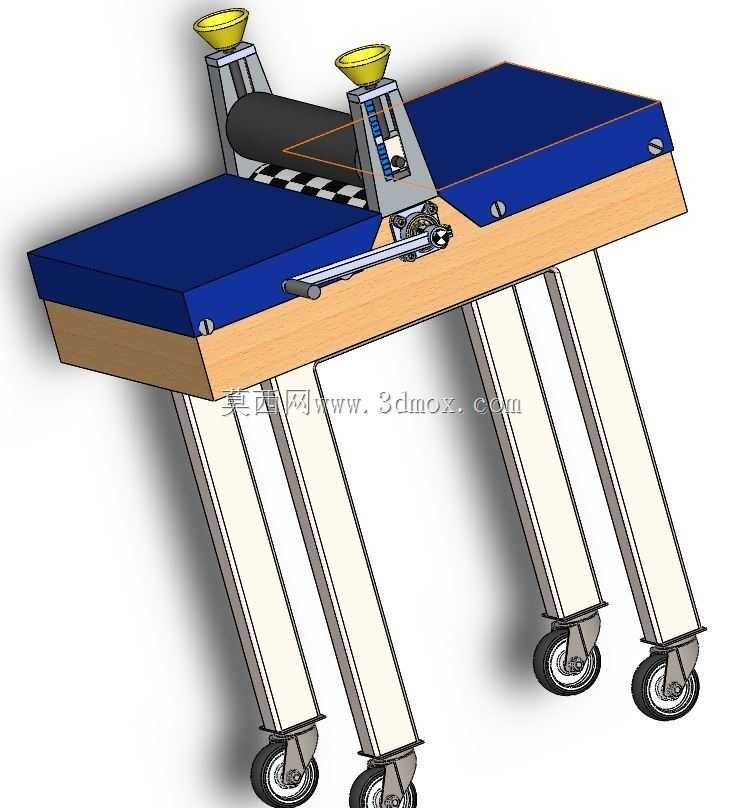

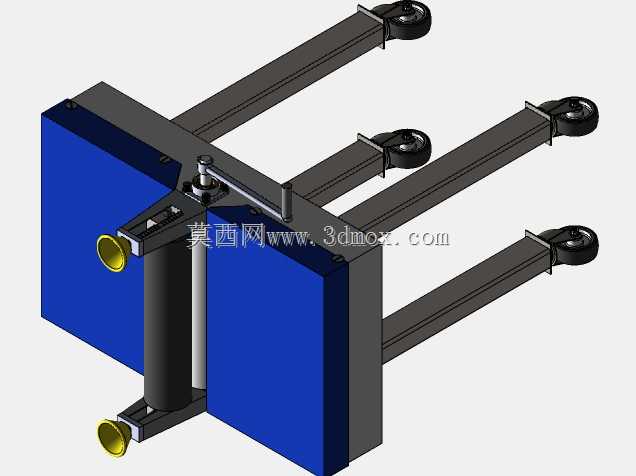

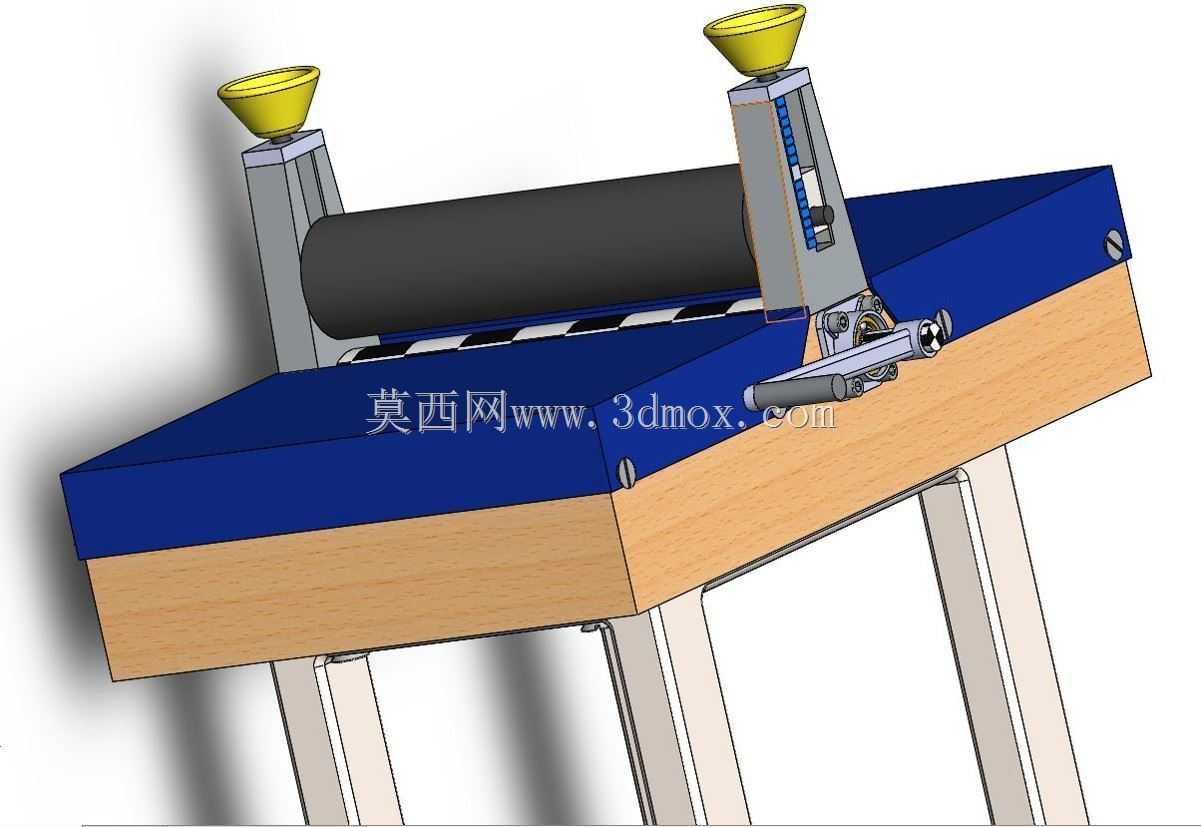

在五金制品、小型钣金加工的零散订单场景中，这类手动层压设备常被用于小批量金属薄板的压合加工工序，相比大型自动化层压生产线，它无需复杂的管线布设与动力配套，可灵活移动到不同作业工位，适配维修车间、小型加工坊的零散加工需求。设备整体采用带脚轮的四腿支撑结构，工作台面采用木质基材搭配蓝色耐磨覆层，既保证了台面的平面度要求，又能避免压合作业中金属薄板表面被硬台面划伤，支撑腿采用可伸缩的型材结构，可根据操作人员的身高与作业习惯调整台面高度，适配不同站姿作业的人机工程需求。压合执行机构设置在工作台中部，采用手动杠杆式施压结构，操作人员通过扳动侧方的操作杆即可带动压辊完成进给施压，两个顶部的料斗可分别存放塑化处理所需的辅料，在压合过程中同步完成辅料的均匀涂布，配合压辊的持续滚压实现金属薄板的层间贴合。设计过程中优先考虑了手动操作的施力合理性，杠杆传动比经过反复校核，确保普通操作人员无需借助额外助力即可完成额定厚度薄板的压合作业，压辊的表面做了防滑耐磨处理，避免压合过程中出现板材打滑、层间错位的问题。设备的安装边界无需预留固定的地基空间，底部的四个万向脚轮带锁止结构，移动到指定作业位置后踩下锁止踏板即可固定设备位置，工作台面的有效作业宽度适配常规幅面的金属薄板进料需求，两侧预留的操作空间可满足单人完成上料、施压、出料的全流程操作，无需额外辅助人员配合。压合机构的调节标尺设置在进料端的支架上，可根据待加工薄板的总厚度快速调整压辊间隙，无需反复试机校准，适配不同厚度规格的层压加工需求，整体结构没有复杂的电控与液压元件，日常维护仅需定期对压辊轴承、传动铰接点加注润滑脂即可，故障率极低，非常适合加工批量小、加工位置不固定的薄板层压作业场景，也可作为大型层压生产线的补位设备，用于样品试制、小批量补单的加工任务。
