带金属防护框架的无人机电池支撑结构

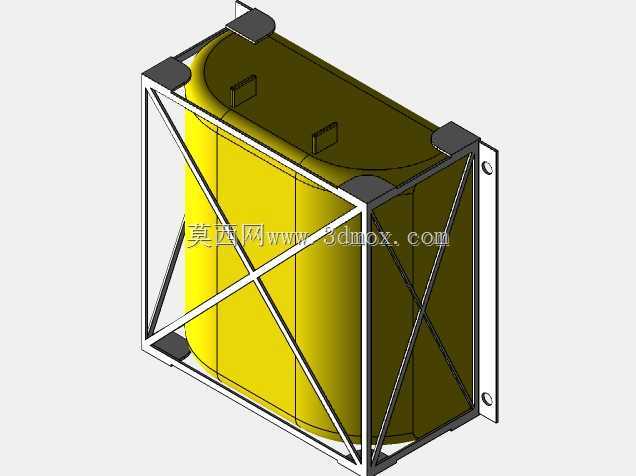

　　在低空无人机的实际作业场景中，电池作为核心供能单元，其安装可靠性直接决定飞行任务的完成率与飞行安全系数，尤其是工业级多旋翼无人机，在植保作业、电力巡检、航测测绘等复杂工况下，机身会持续承受气流扰动、机动动作带来的交变载荷，若电池固定结构缺乏足够的刚性与防护能力，极易出现电池移位、磕碰破损甚至供电中断的恶性故障。这套带金属桁架防护的电池支撑结构，正是针对这类实际使用痛点完成的结构设计，整体围绕软包大容量动力电池的外形特征做适配，核心承载框架采用薄壁金属管材拼接成型，通过交叉斜撑的桁架布局在控制整体重量的前提下，最大化提升框架的抗扭、抗冲击性能，避免飞行过程中框架受载出现形变挤压内部电池。从结构布局来看，

　　框架内侧预留了与电池弧形外壁完全贴合的容纳腔，电池装入后不会在腔体内出现径向窜动，框架顶部设置的两个限位卡扣可直接卡入电池预设的卡槽位，配合框架端面的安装法兰板，可实现整个电池组件与无人机机身的快速锁止，无需额外绑扎带或复杂紧固件，既提升了地面站电池更换的作业效率，也能避免长期使用后紧固件松动带来的连接失效风险。框架边角位置全部设置了橡胶缓冲垫块，当无人机出现硬着陆或者意外磕碰时，垫块可率先吸收冲击能量，避免金属框架直接碰撞变形或者冲击力直接传递到电池本体，降低电池受外力破损漏液的概率。在安装边界的设计上，框架端面的两个安装孔位完全匹配主流工业级无人机的机身电池仓安装基准，整体外轮廓尺寸严格控制在原有电池仓的容纳阈值内，

　　不会出现与机身其他结构件的运动干涉，框架侧面预留的走线槽可直接容纳电池供电插头与平衡充线路，避免飞行过程中线路裸露被螺旋桨气流吹动磨损，也能防止线路与框架锐边摩擦破损造成短路。设计过程中充分考虑了电池工作时的散热需求，桁架式的框架结构没有做全封闭的蒙皮遮挡，电池工作产生的热量可直接通过框架间隙与外界空气完成对流交换，即便在大电流放电的工况下，也不会因为结构遮挡导致电池积温过高，影响电池放电效率与循环使用寿命。不同于消费级无人机的一体化电池仓设计，这套支撑结构可适配同外形尺寸不同容量的电池组，用户可根据不同的作业航程需求灵活选配电池，无需更换整个安装结构，大幅降低了多任务场景下的配件成本。框架的所有焊接拼接位置都做了圆角过渡处理，

　　没有突出的锐边毛刺，既避免了安装维护过程中划伤操作人员，也防止锐边划破电池外层的绝缘封装膜。在结构强度校核阶段，针对无人机常见的过载工况做了对应的载荷模拟，确保在3倍重力加速度的冲击载荷下，框架整体形变量控制在允许范围内，不会出现框架开焊、断裂或者电池脱出的情况，完全满足工业级无人机的作业可靠性要求。
