庞贝喷射泵注射泵试验台三维结构

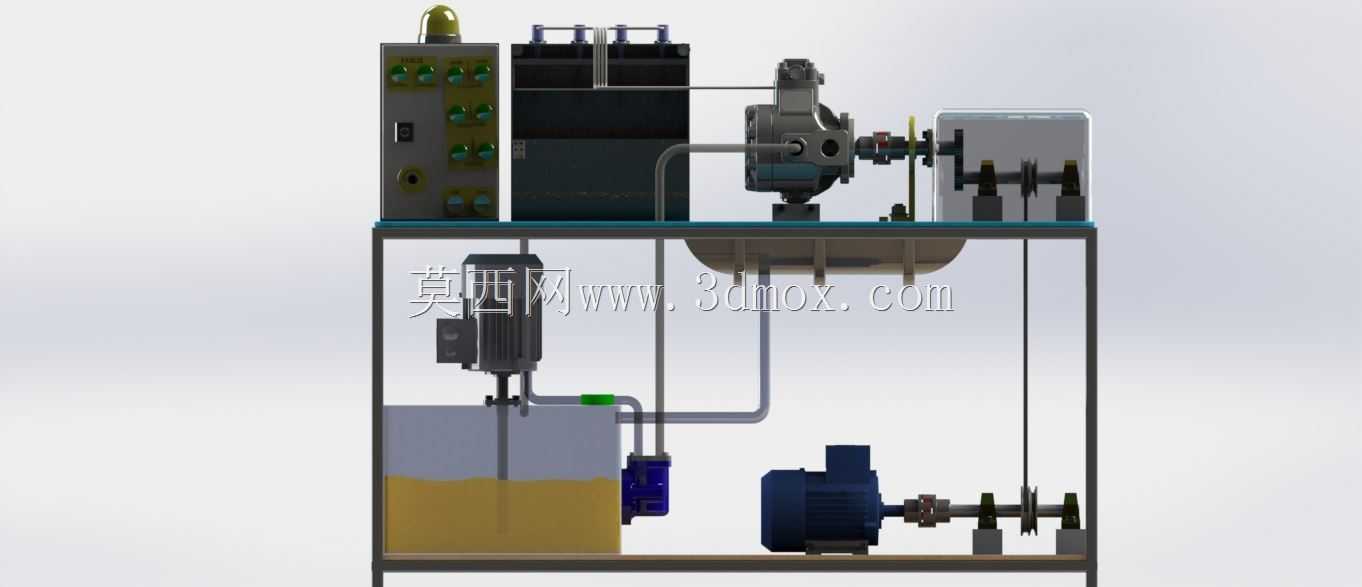

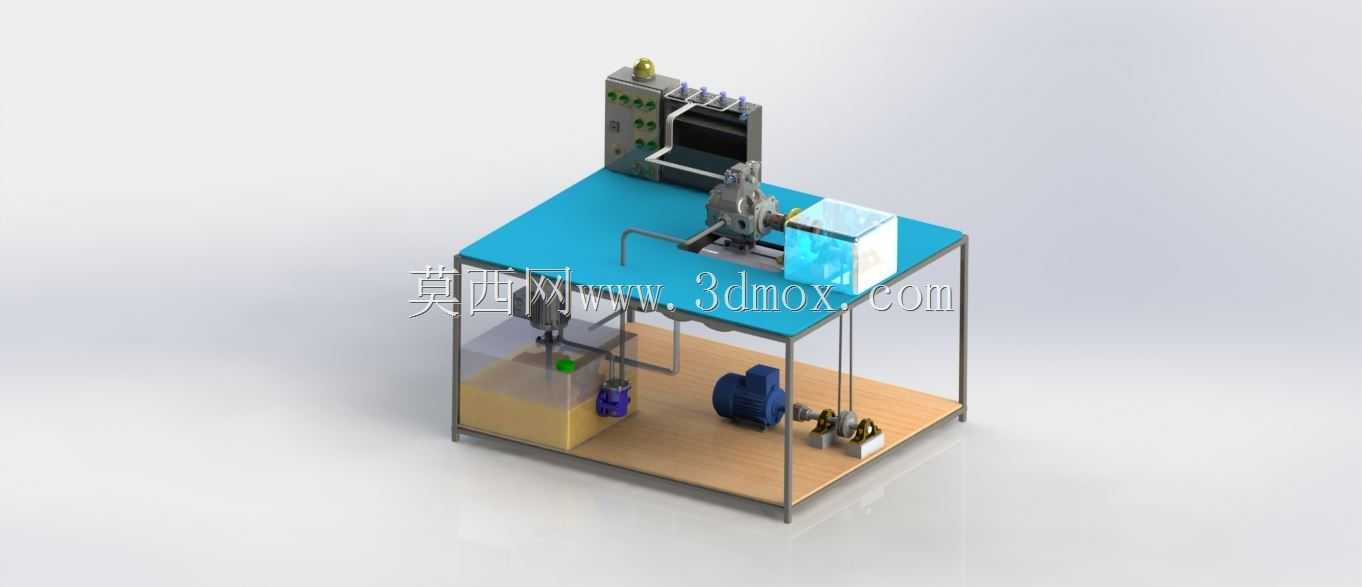

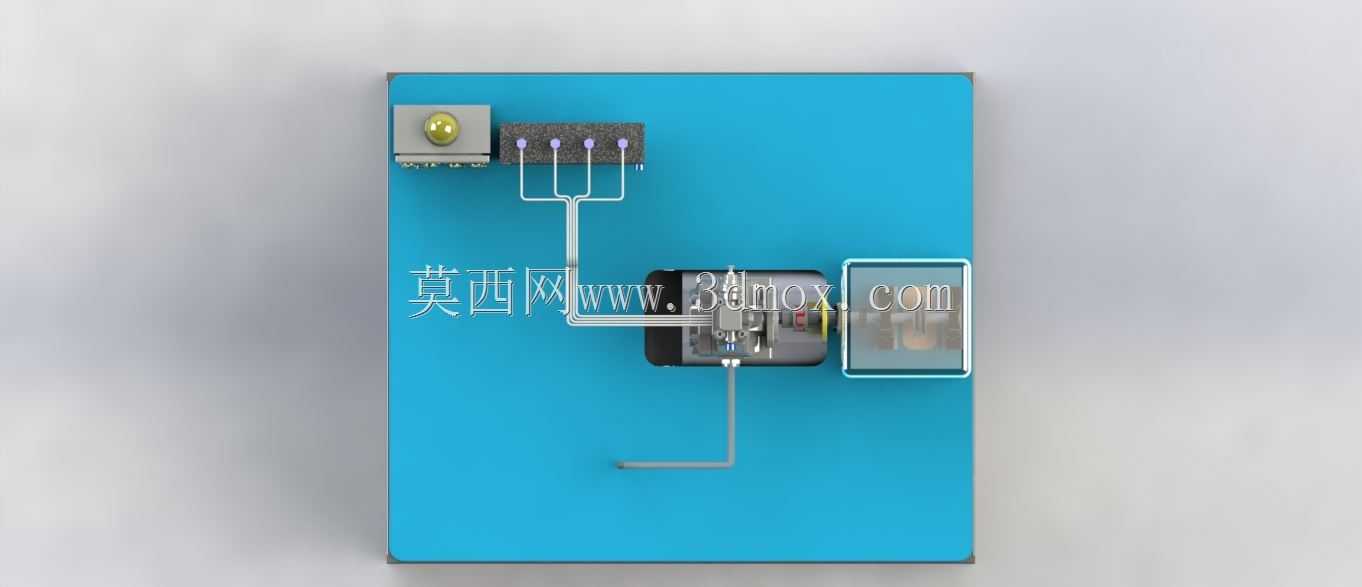

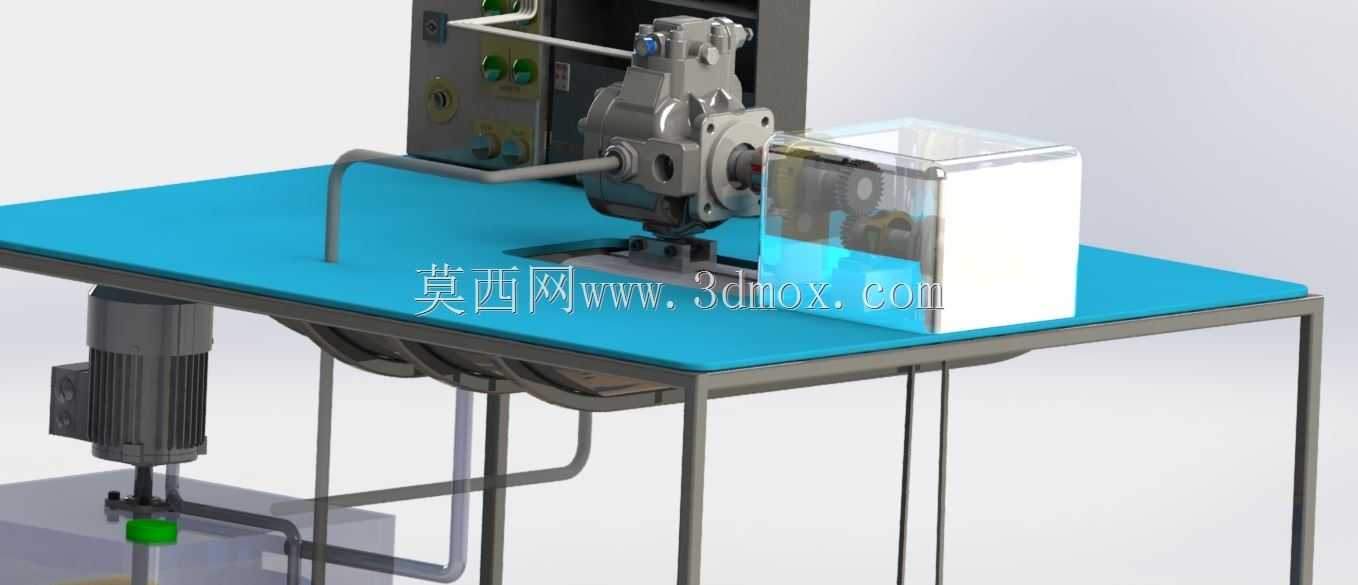

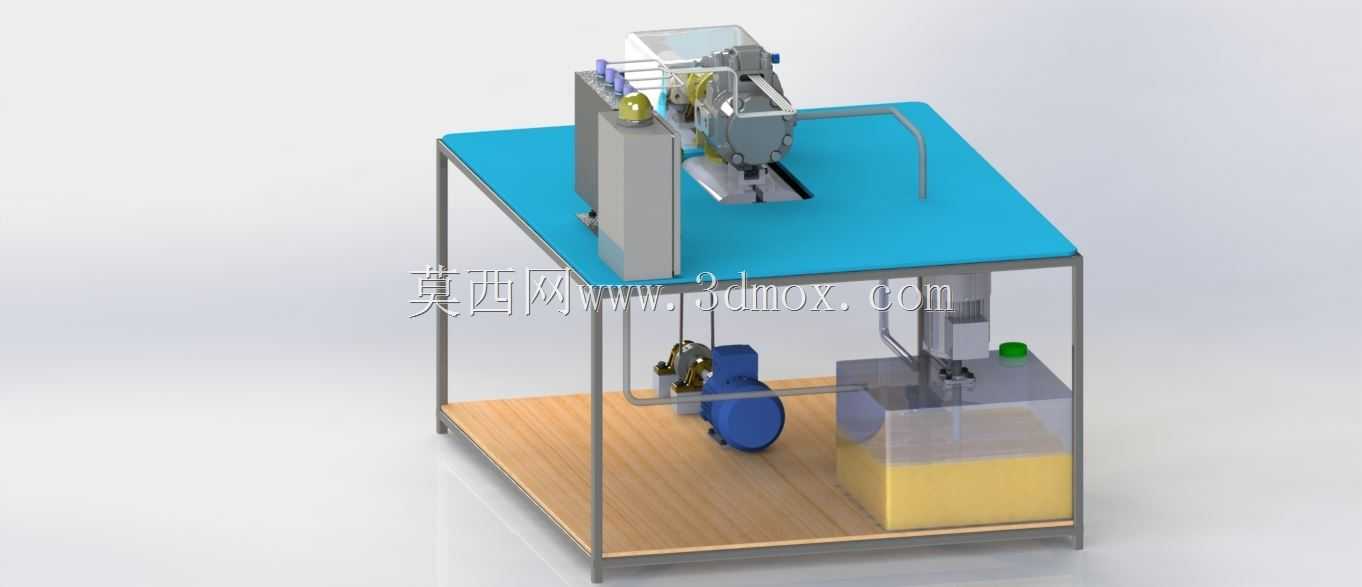

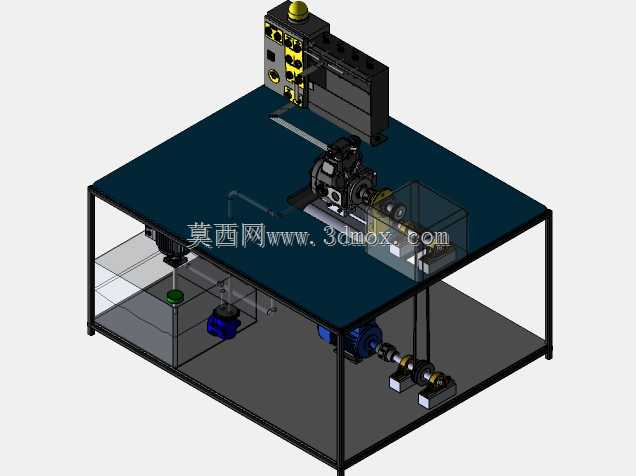

该试验台主要面向燃油喷射泵的性能校验场景，多用于内燃机零部件生产环节的出厂检测、售后维修环节的故障复现与参数校准，可模拟喷射泵实际装车后的工作工况，完成供油量校准、喷射压力测试、不同转速下的喷射响应验证等核心检测工序，为喷射泵的性能达标提供可靠的测试支撑。整体台架采用分层式框架结构设计，上层为蓝色操作台面，用于固定待测试的喷射泵主体及配套的管路连接组件，台面边缘设置弯折式金属扶手，方便测试人员操作时扶持，也可避免台面上的小型工装、连接件滑落；下层为木质承载层，布置储液单元、动力驱动组件及管路输送系统，储液箱采用透明箱体设计，可直观观察内部测试介质的液位变化，箱体预留介质加注口与排污口，方便测试前后的介质更换与箱体清洁。驱动单元采用蓝色泵体作为动力源，通过金属管路与上层待测试喷射泵连通，管路走向沿框架型材内侧布置，采用管卡固定在框架立柱上，避免管路晃动干涉运动部件，同时预留足够的拆装空间，方便后期更换不同规格的连接管路适配不同型号的喷射泵。设计过程中优先考虑测试操作的人机工程合理性，操作台面高度适配成年测试人员站立操作的舒适区间，所有阀门、操作按钮均布置在台面伸手可及的范围内，待测试喷射泵的安装位设置定位基准块，可快速完成泵体的装夹定位，减少测试前的准备工时。台架整体安装边界控制在常规实验室测试工位的尺寸范围内，底部框架采用方形钢管焊接成型，四个支脚设置可调式脚垫，可根据地面平整度调整台架水平度，避免运行过程中因台面倾斜导致的测试数据偏差。台架侧面预留电气元件安装位，可后续加装转速传感器、压力传感器、流量采集模块等检测组件，实现测试数据的自动采集与记录，无需额外改造台架主体结构。管路系统中设置多级过滤接头，可过滤测试介质中的杂质，避免杂质进入喷射泵内部造成精密配合面的磨损，延长测试台及被测泵体的使用寿命。
