通用手动冲压成型工装结构设计

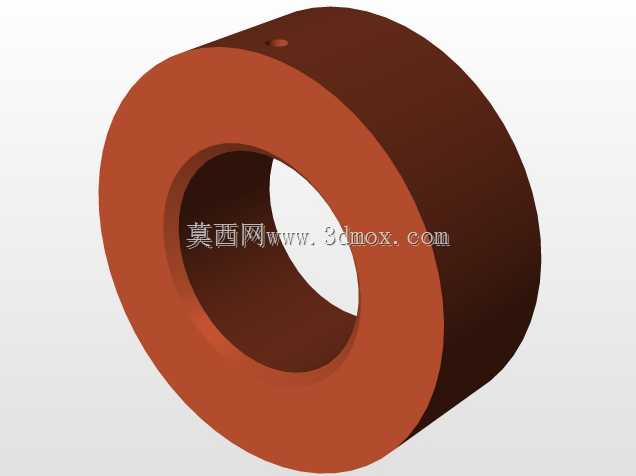

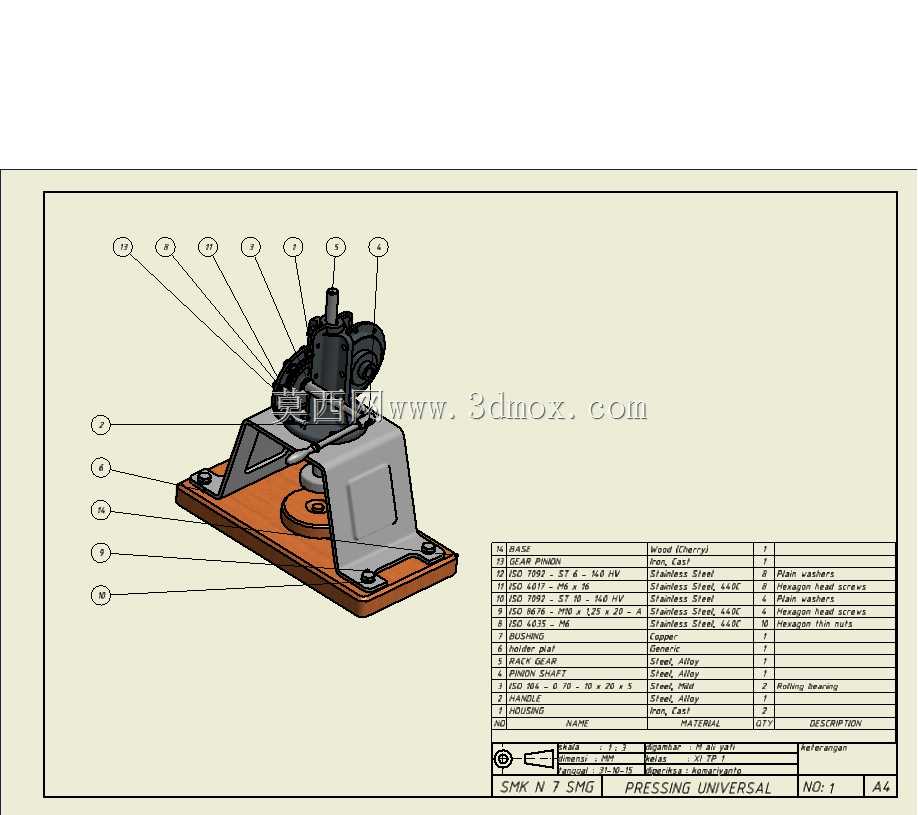

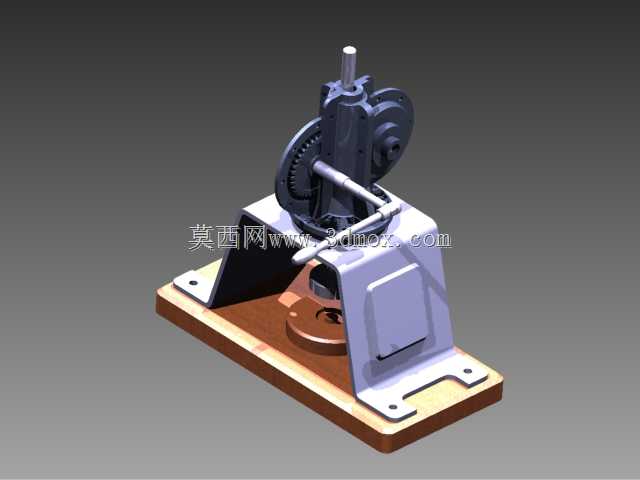

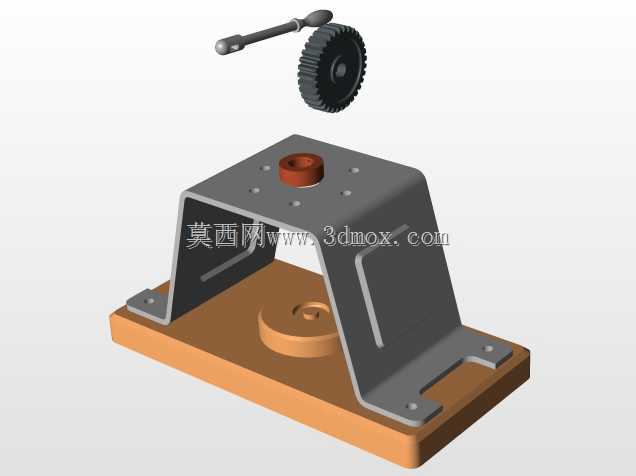

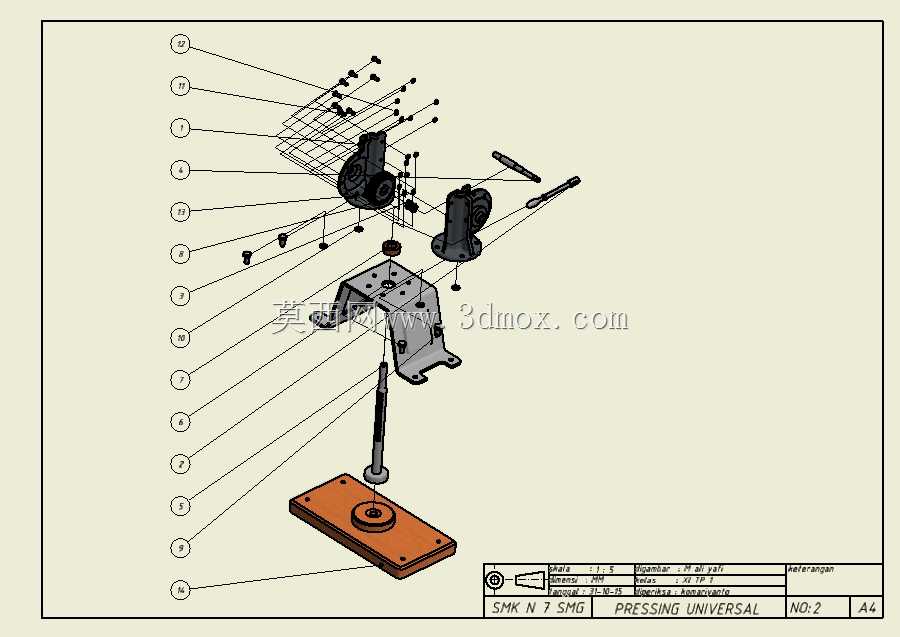

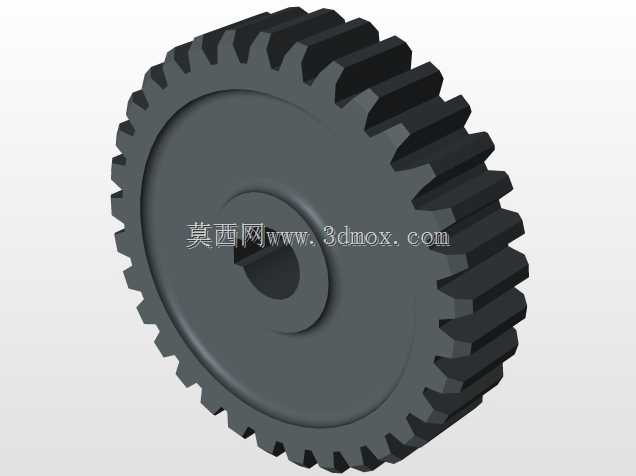

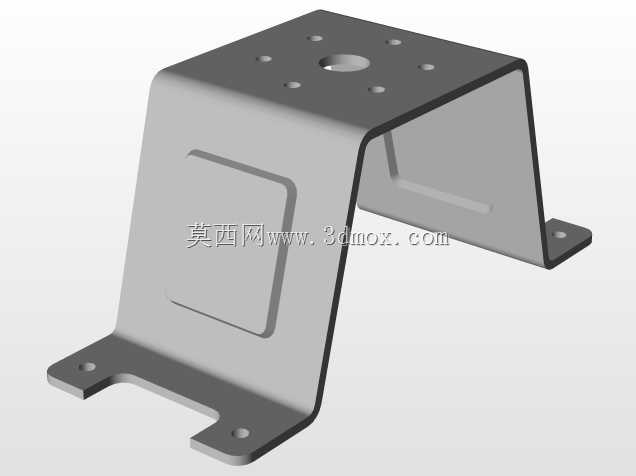

这套手动冲压成型结构，主要面向小批量五金件加工、产线工位临时压装、样件试制环节的作业需求，在小型五金加工厂、电子装配车间的维修工位、院校金工实训场景中都有较高适配性，无需外接动力源即可完成薄料冲裁、小零件压铆、端子压合、简易折弯这类轻载冲压作业。从结构布局来看，整套机构采用立式同轴排布，底部为带安装孔的矩形基座，基座上预留了四个沉头安装位，可直接通过螺栓固定在标准工作台面上，安装边界适配常规600mm宽度的钳工台，整体占用台面尺寸不超过300*200mm，不会过多挤占工位操作空间。基座上方设置了可更换的下模定位座，能够根据不同加工件的外形更换定位工装，适配不同规格的冲压工件，定位座与基座通过止口定位，重复装夹的定位精度可控制在0.1mm以内，满足小五金件的加工公差要求。中部的导向组件采用双立柱对称导向结构，两根导向柱垂直固定在基座两侧，滑动座沿导向柱做上下直线运动，导向柱与滑动座之间配置了无油衬套，长期往复运动也不会出现卡滞，同时能保证压头的运动垂直度，避免冲压过程中出现偏载导致的工件报废、模具损耗问题。上部的驱动部分采用手动杠杆式结构，通过铰接的摇臂带动压头下行，操作人员只需要施加较小的手柄力，就能在压头端获得足够的冲压压力，适配厚度1mm以内的冷轧钢板、0.8mm以内的铝板冲压作业，摇臂的铰接点经过力臂优化，操作力控制在普通操作人员可轻松施加的范围内，长时间作业也不会产生过度疲劳。压头部分采用快换结构设计，可根据作业需求更换冲头、压铆头、折弯头等不同工作端头，无需拆解整个机构即可完成作业头切换，适配多品种小批量的柔性加工需求。整套结构的零件全部采用常规机加工工艺即可制作，没有特殊定制的异形零件，加工成本低，维护方便，日常只需要定期给导向衬套加注润滑脂即可保证长期稳定运行。在实际使用过程中，操作人员只需要将待加工工件放置在下模定位座上，扳动手动摇臂即可带动压头下行完成冲压作业，松开摇臂后内置的复位弹簧会带动滑动座自动回位，操作流程简单，新员工经过简单培训即可上手作业，不需要掌握复杂的设备操作技能。结构设计上充分考虑了作业安全性，压头的运动行程设置了硬限位，避免超行程导致的模具损坏，同时操作位置与冲压工作区保持了足够的安全距离，降低操作过程中的安全风险。
