便携式钻杆边缘清洁作业设备结构设计

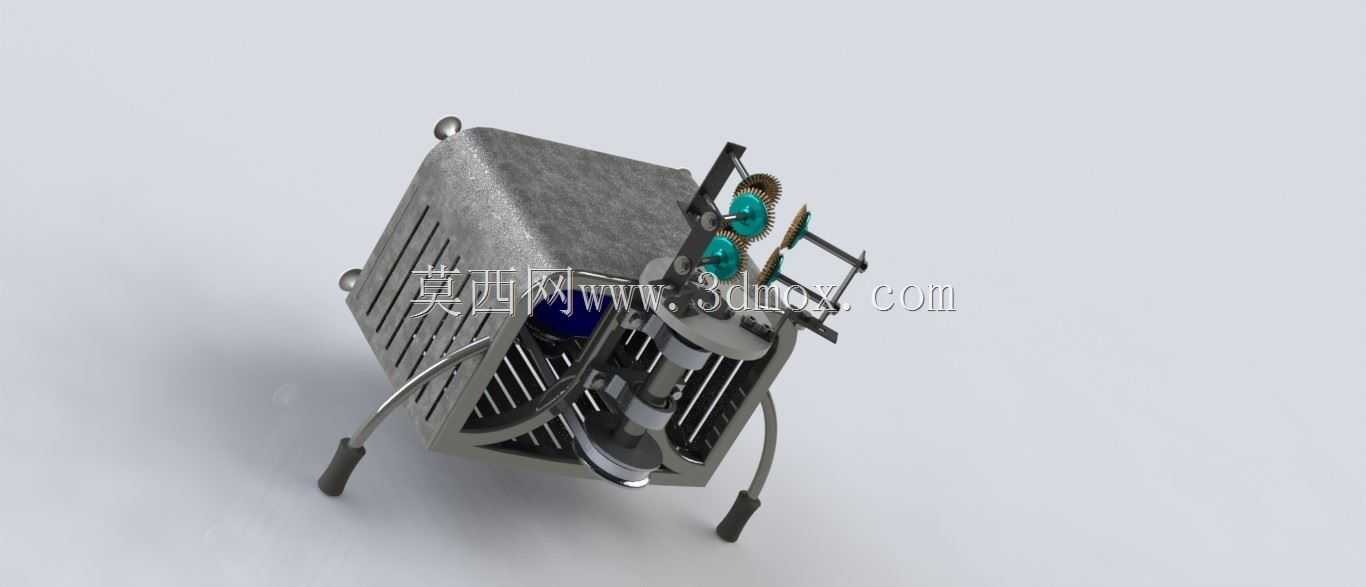

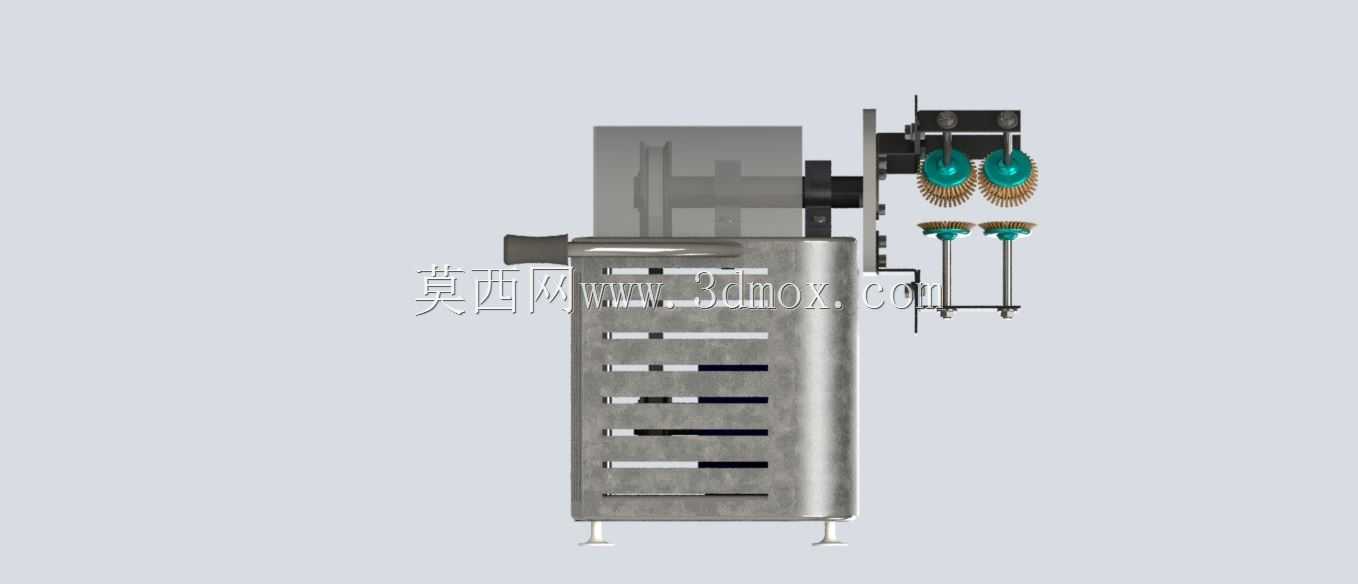

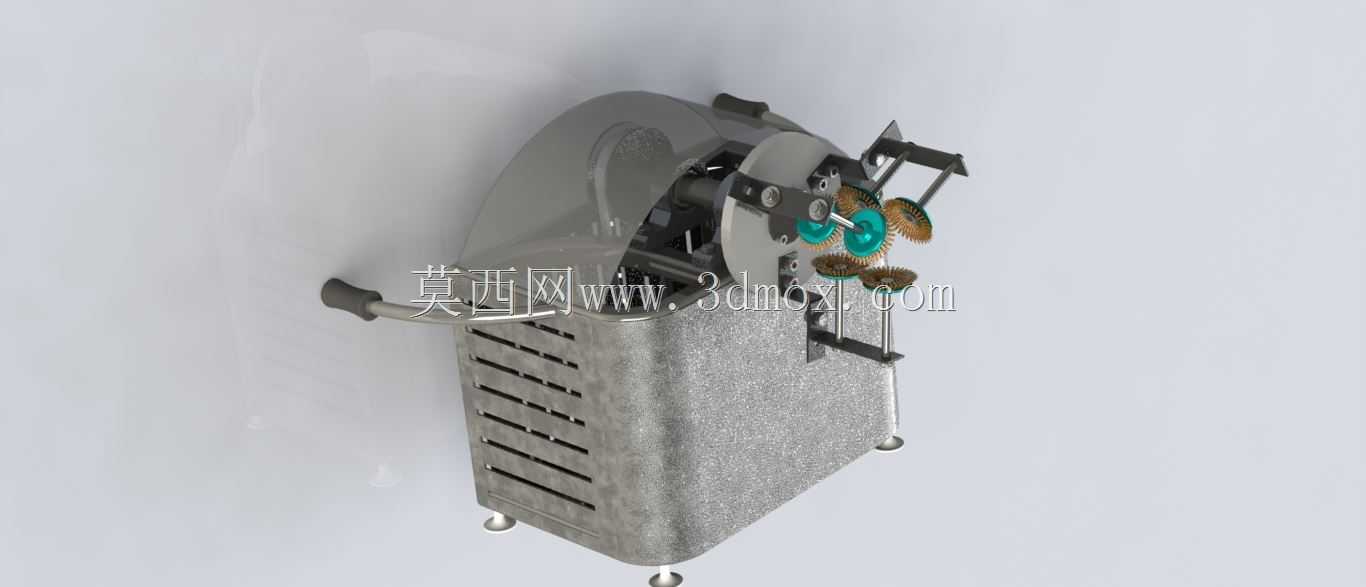

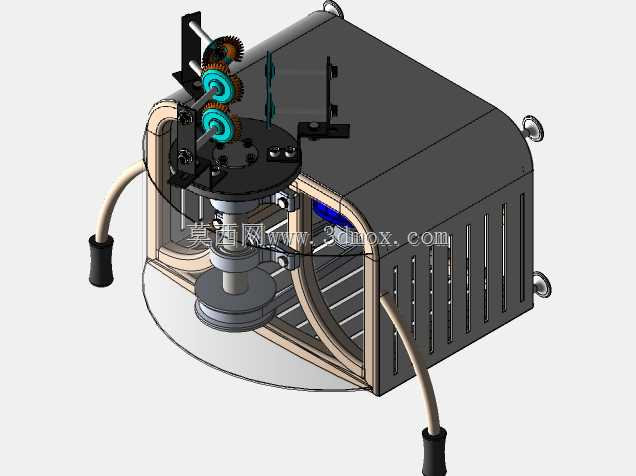

在油气钻井、地质勘探、非开挖管道铺设这类野外连续作业场景里，钻杆重复下井前的边缘清洁一直是容易被忽略却影响作业效率的环节——残留的油污、岩屑、锈蚀层如果不清理干净，不仅会导致螺纹连接时密封失效、上扣扭矩偏差，长期带污作业还会加速钻杆接头磨损，大幅缩短钻具使用寿命。这款清洁设备就是针对野外作业的移动需求设计的，整体采用立式紧凑箱体结构，底部配置可调式支撑脚，无需额外浇筑安装基础，在井场临时平整的硬质地面上就能放置使用，整机外轮廓尺寸控制在单人可短距离挪移的范围内，侧边设置的握持扶手方便作业人员在不同钻杆堆放区域之间转移，不需要依赖吊装设备就能完成工位切换。设备的清洁执行端采用多组刷头错位布置的结构，对应钻杆边缘的外圆、端面、螺纹过渡区三个清洁位，刷头的进给动力集成在箱体上部的传动舱内，通过齿轮组实现不同刷头的差速转动，适配不同规格钻杆的清洁弧度需求，避免单一刷头清洁时出现的边角遗漏问题。箱体侧面开设的通风格栅是针对连续作业的散热设计，清洁过程中刷头摩擦、传动机构运转产生的热量可以通过格栅自然排出，不需要额外配置散热风机，简化了野外作业的供电需求。设备的液压驱动接口设置在箱体后侧，可直接对接井场现有液压动力源，不需要单独配置动力单元，降低了设备转场的携带负担。设计过程中特意将清洁作业区与传动舱做了分隔式布局，清洁产生的油污、碎屑会顺着作业区的导流结构汇集到箱体下部的集污槽，不会飞溅进入传动舱造成齿轮、轴承的卡滞磨损，日常维护只需要定期清理集污槽、检查刷头磨损量即可，不需要复杂的拆解保养。刷头的安装位采用快拆结构，作业人员不需要专用工具就能更换磨损的刷头，针对钻杆上不同类型的附着物，还可以更换钢丝刷、尼龙刷、抛光刷等不同材质的刷头，既可以清理厚重的岩屑结块，也能完成螺纹部位的精细除油除锈，避免清洁过程中损伤钻杆的密封螺纹面。设备的操作控件集中在扶手附近的侧位，作业人员站在设备侧方就能完成刷头进给、转速调节的操作，操作位与清洁作业区保持安全距离，避免清洁过程中飞溅的碎屑伤到操作人员。
