环形轨道随动检测传感装置结构

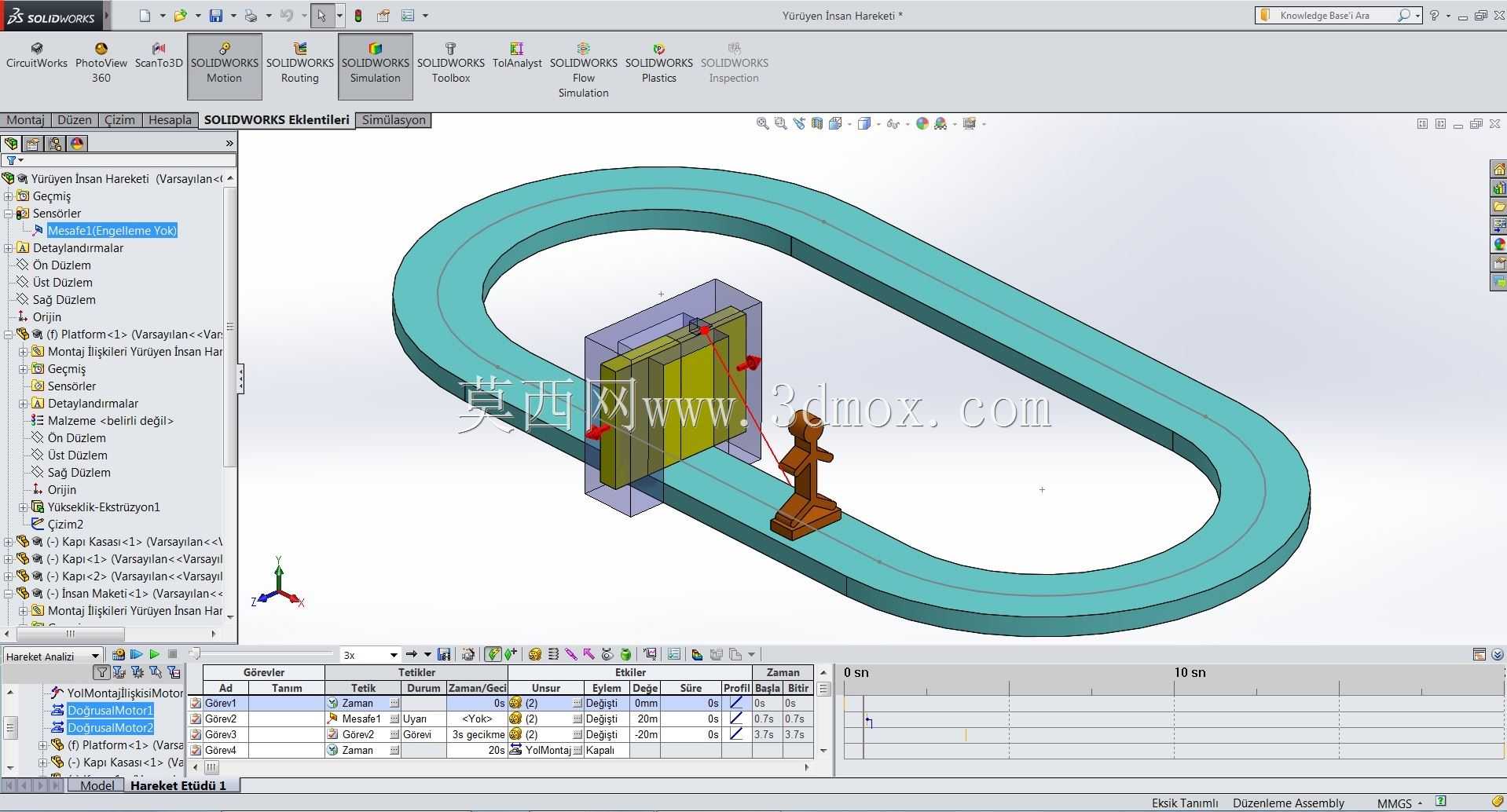

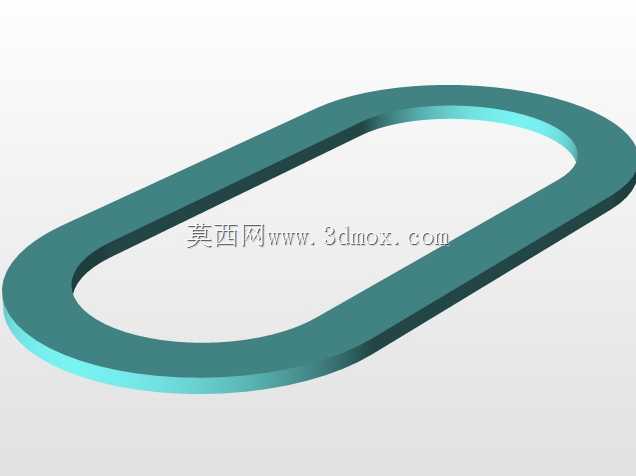

这套环形轨道随动检测结构，主要面向闭环输送线的工位信号采集场景设计，常见于轻工产品装配流水线、小型工件循环检测工位，用来解决移动载具沿固定环形路径行进时的位置触发、到位检测、工序信号联动需求。整套结构的核心是闭合式环形跑道形导轨，导轨截面采用适配随动滑块的凹槽设计，能保证载具在直段与圆弧段过渡时无卡滞，圆弧段的曲率半径经过运动校核，避免滑块经过弯段时出现侧倾或间隙突变。随动载具的安装基准面预留了通用装夹孔位，可根据实际工位需求加装检测探头、工件夹具或者执行元件，载具与导轨的配合面采用耐磨材质设计思路，建模时预留了0.2mm的滑动配合间隙，既保证运动顺滑，又不会出现过大的窜动间隙影响检测精度。传感组件的安装支架采用跨轨式布局，支架的安装位置可沿导轨直段方向调整，支架上预留了多组传感器安装槽，可适配不同检测距离、不同触发方式的传感元件，不管是光电式、接近式还是接触式传感单元，都能通过槽位调整实现触发位置的精准对位。设计过程中先完成了环形导轨的路径草绘，将直段长度与圆弧段直径做了等比例匹配，保证整个轨道的安装边界呈规整矩形，可直接嵌入现有流水线的机架台面，不需要额外做不规则的安装开孔。运动配合部分做了全程的运动干涉检查，模拟载具以恒定速度沿轨道行进整周的状态，确认传感支架与载具、载具与导轨侧壁在所有位置都不存在硬干涉，同时验证了传感器触发点与载具到位位置的重合度，确保信号触发时机与工位动作节拍完全匹配。载具底部的滑动副设计考虑了实际使用中的积屑容错，配合面没有做完全封闭的防尘结构，避免车间环境下的细小碎屑进入配合面后造成卡滞，支架的连接部位采用可拆式设计，后期维护时可单独更换传感单元或者导轨磨损段，不需要整体拆解整套结构。整套结构的安装基准统一在底部安装面，所有零部件的装配基准都与该面重合，现场安装时只需要将底部贴合机架台面锁付固定，就能保证导轨的水平度满足运动要求，不需要反复调校轨道的拼接位置。
