自行车车架焊接定位工装夹具

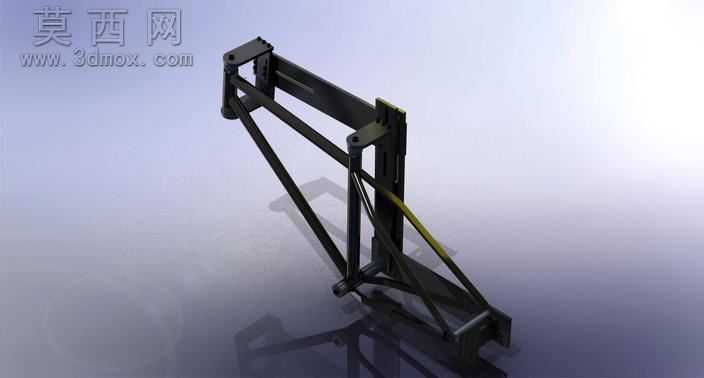

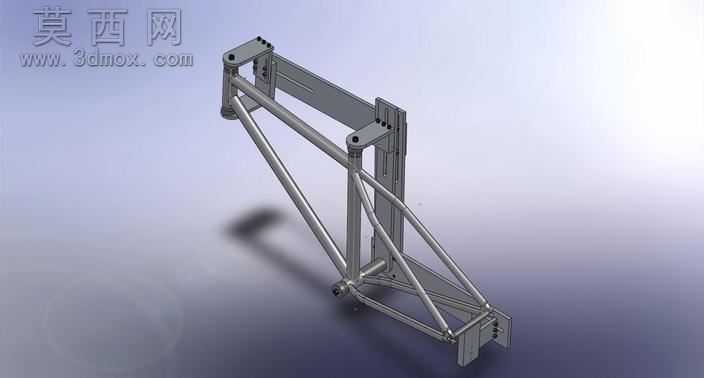

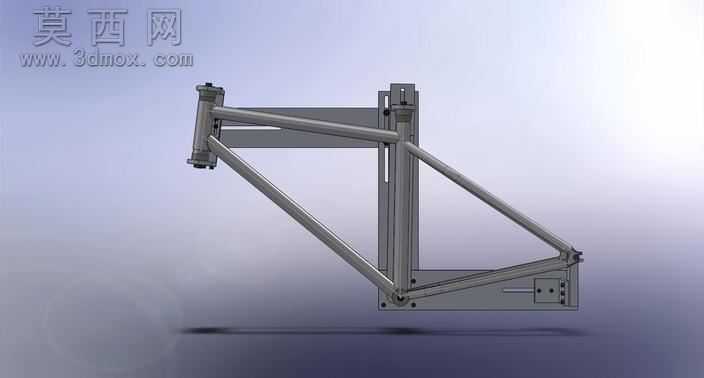

本模型为自行车车架焊接专用定位夹具，整体采用三维参数化建模完成，建模过程中严格遵循自行车车架管材的拼接角度、相对位置公差要求，将每一处定位基准、夹紧结构的尺寸都做了精准还原，可直接用于焊接工装的设计参考与工艺验证。模型整体结构分为主定位基座、管材支撑座、快压夹紧模块三个核心部分，主基座采用加厚钢板拼接的框架式结构，建模时赋予了碳钢材质属性，表面做了喷砂氧化的质感渲染，还原了工装实际使用中的厚重耐磨特性；各个管材支撑座根据自行车车架的上管、下管、立管、后上叉、后下叉的外形轮廓做了仿形定位槽设计，定位槽的弧度与对应管材的外径完全匹配，避免焊接过程中管材出现移位、偏斜的问题，支撑座与主基座之间采用可调节螺栓连接，可适配小范围的尺寸调整需求。快压夹紧模块采用了卧式快速夹钳结构，建模时还原了夹钳的连杆传动结构、压头的橡胶缓冲层，压头位置正对各管材的定位点，夹紧后可牢牢固定管材，同时橡胶缓冲层不会刮伤管材表面，保证焊接后车架的外观质量。从设计思路来看，该夹具针对2011款重型硬尾自行车车架开发，整体刚性极强，整套夹具连同待焊接车架的总重量接近13公斤，焊接过程中不会因为焊接应力产生工装变形，能够有效保证车架各管材之间的角度精度、同轴度要求，避免焊接后出现车架跑偏、安装位错位的问题。模型在渲染时采用了工业产品常用的冷色调打光方式，金属材质的反光、哑光质感区分清晰，各部件的装配关系一目了然，既可以作为自行车生产企业的焊接工装设计参考，也可以作为工装夹具设计教学的典型案例，帮助设计人员理解异形框架类工件的焊接定位逻辑，掌握仿形定位、快速夹紧结构的设计方法，后续优化版本可针对不同规格的车架设计可替换的定位支撑块，进一步提升夹具的通用性，降低多品类车架生产的工装投入成本。
