工业机器人抗扭重载夹持臂结构设计

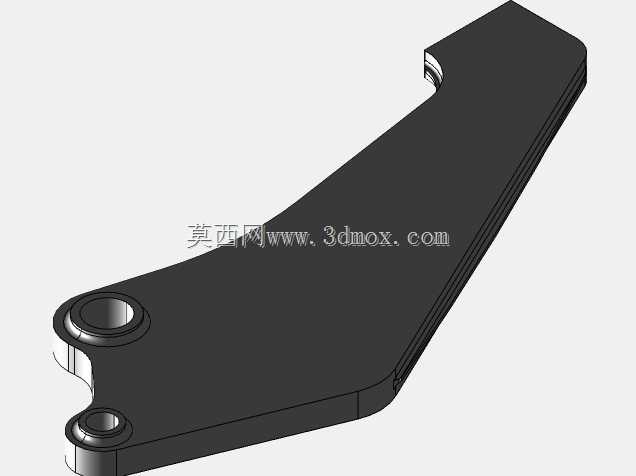

　　这款夹持臂结构针对工业机器人重载搬运、上下料工位的实际作业需求开发，适配多关节工业机器人末端执行器的安装接口，主要用于大重量工件的夹持转运场景，在机床上下料、重型工件码垛、铸造件转运等工况下可替代传统夹爪安装支架，解决常规夹持结构在偏载、冲击载荷下易变形、夹持失稳的问题。从结构设计逻辑来看，整体采用宽幅异型臂身布局，臂身截面做了渐变过渡处理，靠近末端夹持端的区域壁厚做了加厚设计，侧壁厚度控制在10毫米，配合臂身内部的加强筋布局，可同时承受夹持过程中的扭转载荷、静载荷以及工件偏置带来的弯曲载荷，避免常规窄臂结构在受力时出现单侧弯曲变形导致的夹持精度下降问题。设计阶段通过有限元仿真对受力集中区域做了拓扑优化，

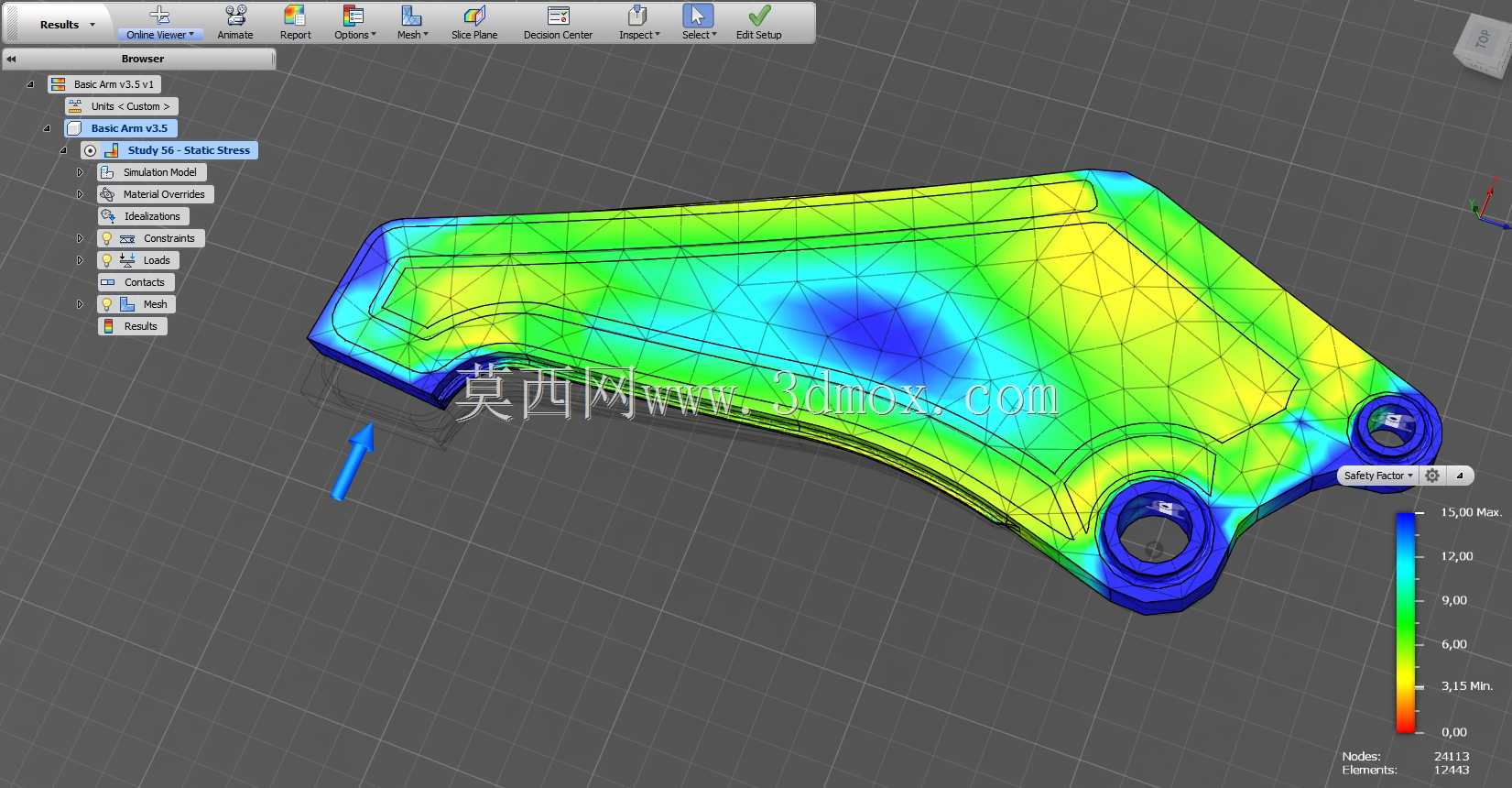

　　对应力集中的铰接孔周边做了圆弧过渡与局部加厚处理，从仿真应力云图可以看到，整体应力分布均匀，最大变形量控制在1.06毫米以内，可满足重载作业下的刚度要求。在安装边界上，臂身两端的铰接孔采用标准同轴孔系设计，孔位公差适配工业机器人末端法兰以及夹爪本体的安装尺寸，无需额外加工转接板即可完成装配，臂身整体轮廓做了倒角处理，避免作业过程中与周边设备、工件发生剐蹭。材料选型上预留了多材料适配空间，采用工具钢材质时整体重量36.86公斤，可满足大负载冲击工况下的强度需求；更换为钛合金材质时，在保证结构强度满足安全系数要求的前提下，整体重量可降至21.7公斤左右，配合结构拓扑优化进一步去除非受力区域冗余材料，重量可进一步降至18公斤上下，

　　适配不同负载等级的机器人选型需求。制造工艺层面覆盖了多种加工路径，既可以采用选择性激光金属烧结技术直接打印净成形零件，也可以通过失蜡铸造成型后做后续孔位精加工，针对小批量试制场景，还可以采用两面铣削加工后通过摩擦焊接拼接臂身结构，钛合金材质版本也可采用电子束熔化工艺实现高精度净成形，不同工艺路径下的成品均可满足装配公差与强度要求。实际作业过程中，宽幅臂身带来的更大夹持面支撑可有效分散工件夹持时的接触应力，即使工件意外坠落到臂身上，结构也不会出现瞬间弯折失效，可降低设备故障停机风险，适配长时间连续自动化作业的产线需求。
