工业机器人末端夹持臂结构优化方案

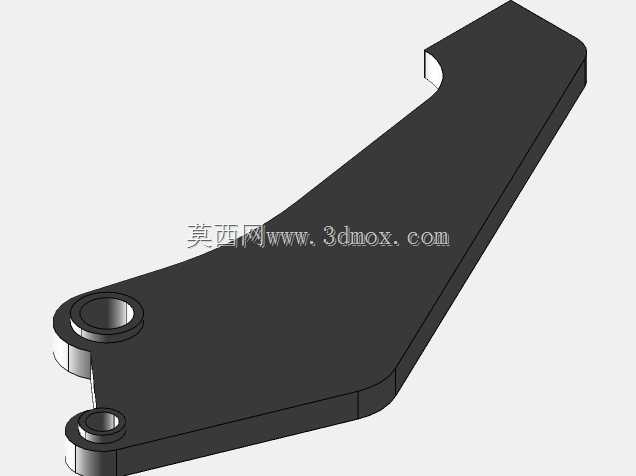

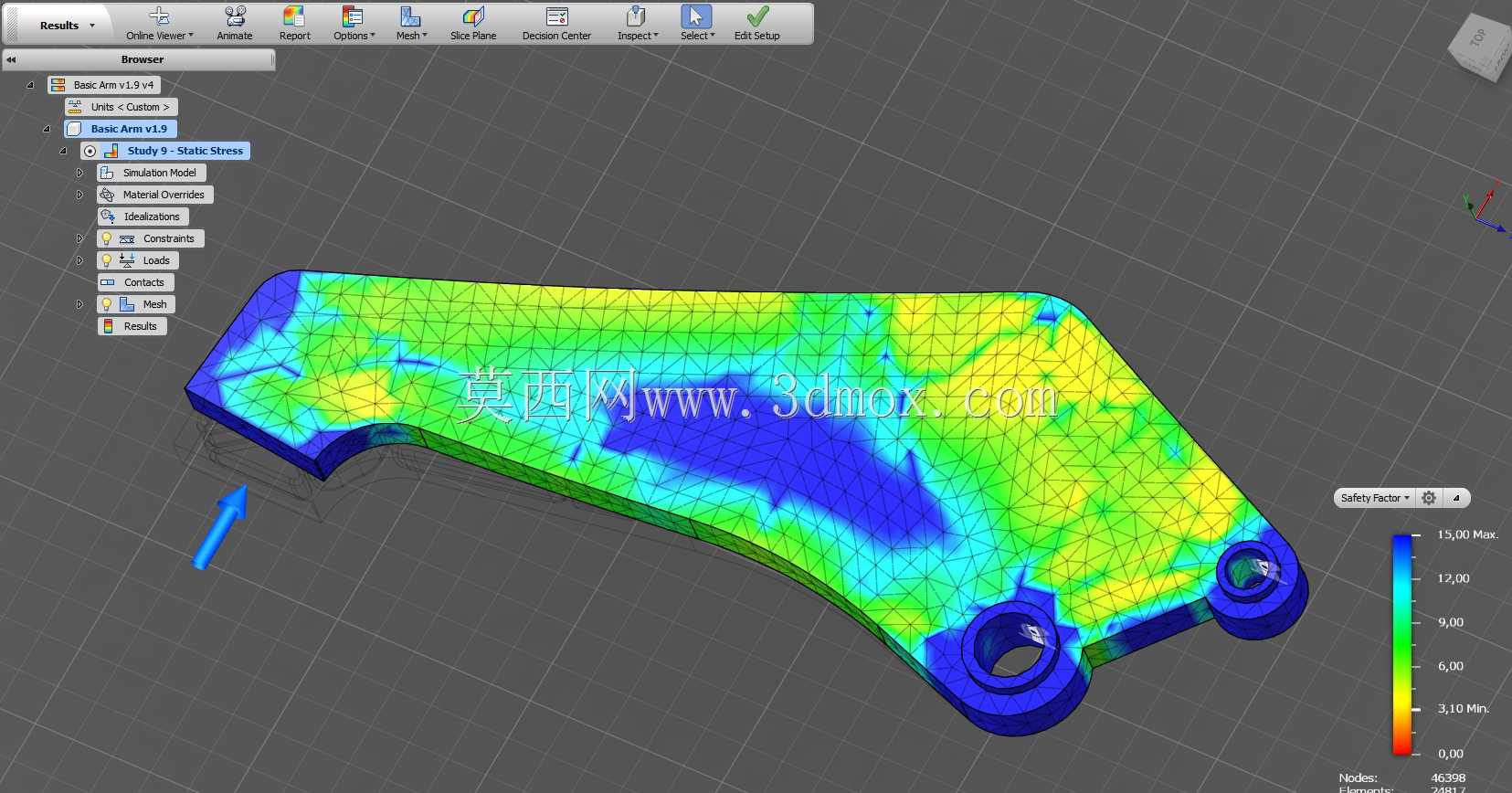

　　该夹持臂作为工业机器人末端执行器的核心承载构件，主要适配重载搬运、码垛类工作站的工件夹持作业场景，在上下料工位中承担连接机械臂法兰与夹爪模组、传递夹持力与作业载荷的关键作用，可适配多类异形重载工件的夹持工况，能在频繁启停、交变载荷的作业环境下保持结构可靠性。从结构受力特性来看，该版本针对初代结构的抗扭不足问题做了针对性调整，整体采用宽幅式扁平构型，侧壁厚度设置为10毫米，这种宽面设计大幅提升了构件的抗扭转、抗侧向弯曲能力，当工件夹持过程中出现偏载、或者意外坠物冲击臂体时，结构不会出现单侧弯折失效，能将载荷均匀分散到整个臂身网格结构中，从有限元应力云图可以看到，应力集中区域主要分布在两端安装孔位周边，臂身主体应力分布均匀，

　　最大挠度控制在0.96毫米，完全满足重载作业下的刚度要求。设计阶段同步考虑了材料选型的适配性，采用ASTM A36工具钢作为基础材质时，整体重量为42.16公斤，适配大负载工业机器人的承载范围，若应用在对臂身重量有严格要求的中负载机器人场景，可直接替换为钛合金材质，在不改变整体结构尺寸、安装接口的前提下，整体重量可降至24公斤左右，配合后续的拓扑优化去重，重量可进一步控制在20公斤上下，能有效降低机械臂末端的运动惯量，提升机器人的动态响应速度。安装接口方面，臂体两端的安装孔位采用同轴度公差严格控制的镗孔设计，一端对接机器人末端法兰，另一端对接夹爪安装座，无需额外加工转接件即可完成装配，臂身的整体外轮廓做了圆角过渡处理，

　　避免作业过程中剐蹭周边设备或者工件。制造工艺层面，该结构适配多类加工成型方案，可采用选择性激光金属烧结工艺直接一体成型，也可采用失蜡铸钢工艺铸造成型后，对肋条位置的工艺孔做后续清理，满足砂芯排出的工艺要求，还可采用两面铣削加工后通过超声波焊接拼接构件，若采用钛合金材质制作，也可选用电子束熔化工艺实现高精度净成型，不同工艺方案下的成品均可满足结构强度与安装精度要求，适配不同产能、不同成本预算的生产场景。在实际工位应用中，该夹持臂可配合气动、液压类夹爪使用，夹持面的宽幅设计能适配大尺寸板材、箱体类工件的夹持需求，相比窄臂结构，夹持接触面积更大，夹持稳定性更强，能有效减少工件夹持过程中的晃动，提升搬运、码垛作业的定位精度。
