模块化户外横幅广告支撑框架

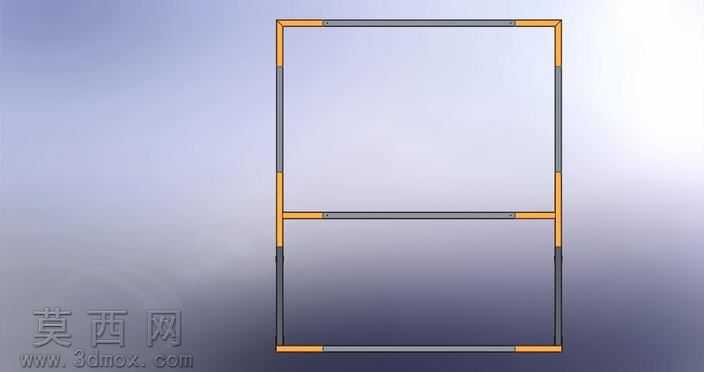

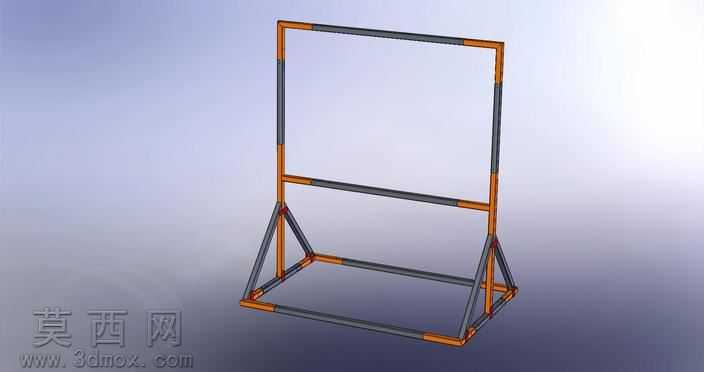

该三维模型为适配户外多场景使用的模块化横幅广告支撑框架，整体采用SolidWorks完成全参数化建模，建模过程中对管材拼接节点、三角稳定支撑结构、底部承托框架做了精细化的特征处理，所有管材的倒角、接头的贴合面均按照实际加工公差设置参数，避免出现装配干涉问题。渲染阶段采用哑光金属材质区分不同功能构件，橙色焊接固定段采用磨砂金属漆面材质，还原户外金属构件的耐磨漆面质感，灰色可调节段采用深灰哑光金属材质，模拟工业管材的表面处理效果，背景采用渐变灰影棚环境，通过三点布光突出框架的空间结构与拼接细节，清晰展现各模块的连接关系。结构设计上采用模块化拆分思路，将整体框架拆分为固定焊接段与可调节装配段，橙色部分为工厂预焊接的固定节点，包含底部三角稳定支撑、竖向立柱固定接头、中部横向承托杆接头，焊接段保证整体结构的连接强度，避免户外使用时出现节点松脱问题；灰色部分为可灵活替换的标准管材段，用户可根据实际横幅尺寸更换不同长度的管材，实现2m×3m、2m×6m等多种规格的框架快速组装，无需重新定制整体结构。框架底部采用双侧三角斜撑结构，搭配矩形底框形成稳定的落地支撑体系，无需额外配重即可在常规户外风力环境下保持竖立，2m×3m规格框架整体自重接近350公斤，厚重的管材选型进一步提升了抗风稳定性，所有模块的接头均采用同轴设计，装配时无需额外加工即可完成快速拼接，同时预留了横幅固定的安装点位，适配常规横幅的绑扎、挂装等多种固定方式。模型完成后导出了多格式通用文件，可直接用于结构校核、加工出图与装配演示，整体设计兼顾了结构强度、组装灵活性与户外使用的耐用性，解决了传统广告架尺寸固定、抗风性差、重复利用率低的问题。
