太阳能电池板安装固定夹具结构设计

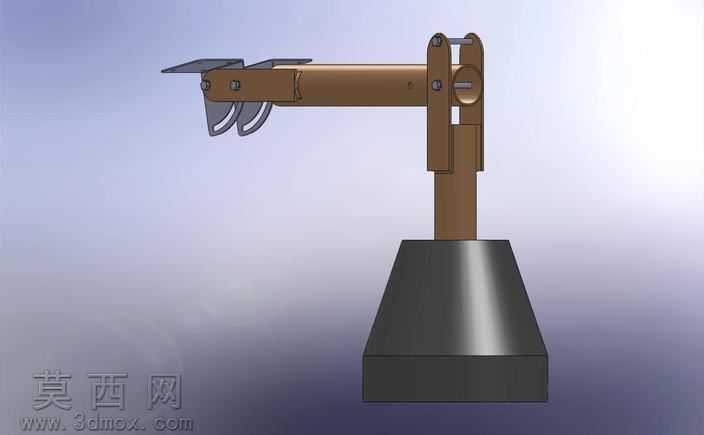

本作品为太阳能电池板安装配套的固定夹具与埋地锚结构，采用三维参数化建模完成整体设计，建模过程中对各部件的装配公差、运动间隙进行了精准校核，确保各铰接部位转动顺畅无卡滞。模型渲染阶段针对不同部件赋予了差异化材质：底部配重基座采用哑光深灰金属材质，模拟铸铁配重块的厚重质感，表面添加细微的磨砂颗粒纹理还原真实金属表面的粗糙触感；横向与竖向的支撑臂采用棕褐色喷塑金属材质，还原户外光伏支架常用的防锈喷塑涂层外观，边缘处做轻微的倒角高光处理，体现金属构件的加工精度；前端夹持部位采用蓝色工程塑料材质，模拟绝缘防护垫的视觉效果，避免金属夹具直接接触电池板边框造成漆面磨损或电化学腐蚀。结构设计上，底部基座为梯形台造型，自重较大可保证放置稳定性，同时预留了混凝土浇筑嵌合结构，既可以直接作为独立配重块放置在平整屋面，也可以将底部嵌入混凝土基础中完成永久固定，适配不同的安装场景。支撑臂采用多段铰接设计，共设置三处旋转铰接轴，可实现水平方向伸展长度调节、竖直方向高度调节以及前端夹持部位的角度调节，能够适配不同尺寸规格的太阳能电池板安装需求，同时可根据安装地点的纬度调整电池板倾角，保证光伏组件的受光效率。夹持部位采用快装式结构设计，搭配M12规格的螺栓与蝶形垫圈完成锁紧固定，无需专用工具即可完成电池板的装夹作业，面板支架采用3毫米厚钢板弯折成型，结构强度充足，可抵御户外大风天气的荷载，所有铰接部位均预留了防锈衬套的安装位置，提升户外长期使用的耐用性。建模过程中对所有钣金件的折弯系数、焊接件的焊道预留、紧固件的装配空间都做了1:1还原，可直接用于生产加工的参考，整体结构兼顾了临时安装的便捷性与永久固定的可靠性，适配混凝土屋面、地面等多种安装环境。
