碳纤维自行车弧形刹车助力结构件

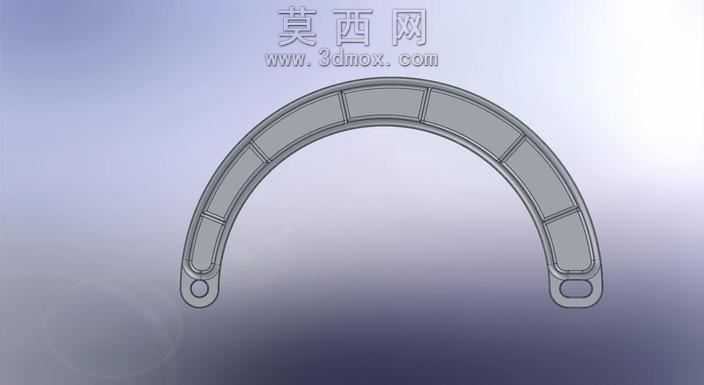

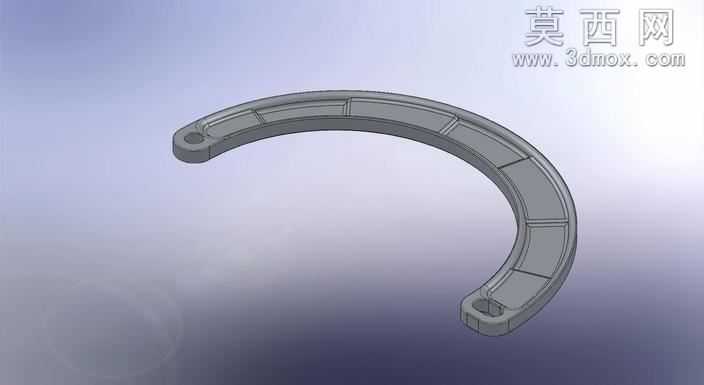

该作品为面向碳纤维自行车打造的刹车助力结构件，采用三维参数化建模方式完成全流程设计，建模阶段优先匹配碳纤维复合材料的成型工艺特性，对弧形主体的曲率做了多轮迭代校准，确保结构弧度与自行车刹车安装位的空间尺寸完全契合，避免装配阶段出现干涉问题。模型构建过程中，对主体的加强筋布局做了针对性优化，沿弧形受力路径均匀排布分段式加强筋，既保留了弧形结构的流畅外观，又能在刹车受力时将制动力均匀分散到整个构件上，避免局部应力集中导致的结构失效。材质设置阶段，针对碳纤维材质的各向异性特性做了专属材质参数调试，还原碳纤维编织纹理的哑光质感，同时对两端安装孔位做了金属嵌件的材质区分，模拟实际生产中碳纤维主体搭配金属安装衬套的真实结构，提升渲染效果的真实度。结构设计上充分考量轻量化需求，在保证结构强度满足刹车制动受力要求的前提下，对构件非受力区域做了壁厚优化，通过模拟不同材质方案的重量表现，验证了全碳纤维方案下构件重量可控制在11g，搭配6082-T6铝合金嵌件时总重量为16g，完全符合高端碳纤维自行车的轻量化设计目标。建模过程中对安装孔的同轴度、安装面的平面度做了参数化约束，确保模型导出后可直接用于开模验证或3D打印样件测试，整体结构无冗余特征，所有倒角、过渡曲面均做了顺滑处理，既匹配碳纤维模压成型的工艺要求，避免成型过程中出现纤维褶皱、应力集中等问题，也能保证刹车助力过程中力的传递顺畅，提升刹车操作的手感与制动响应速度。渲染阶段采用柔和的渐变背景打光，突出构件的弧形轮廓与碳纤维材质的细腻纹理，清晰展现加强筋的排布逻辑与两端安装位的结构细节，可直观呈现该助力器的设计特点与结构优势。
