多规格不锈钢90度管弯头参数化设计

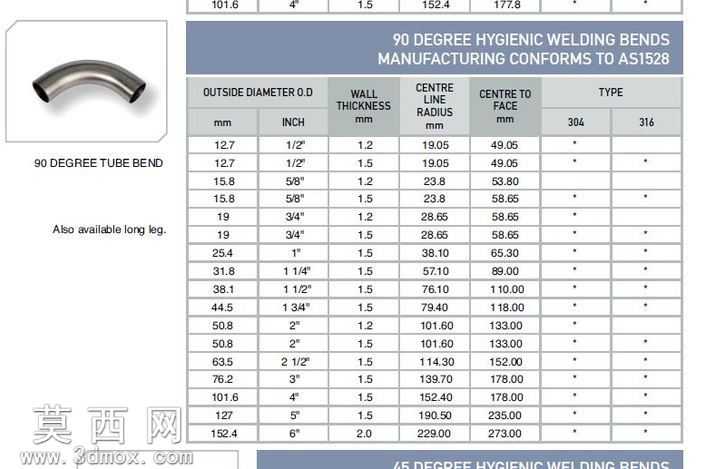

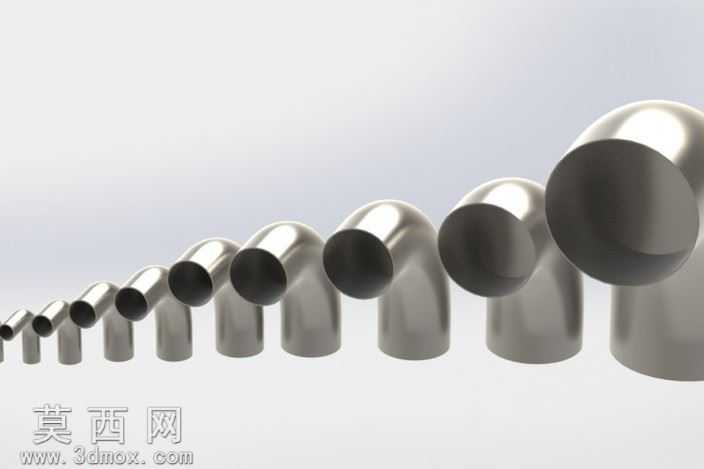

本次设计的系列管弯头采用三维参数化建模方式完成，覆盖从1/2英寸到6英寸的常用管路通径规格，建模过程中首先梳理不同规格弯头的曲率半径、壁厚、接口公差的对应标准，以中心线为基准搭建骨架模型，通过扫描特征生成弯头的基础流道结构，再针对接口端的焊接坡口、过渡圆角做细节处理，保证不同规格的弯头模型在结构逻辑上保持统一，仅通过参数表修改尺寸数值即可快速生成对应规格的模型，大幅提升系列化管件的建模效率。材质设定上选用工业常用的304不锈钢材质，在材质编辑器中调整金属基底的粗糙度参数，模拟不锈钢管件经过抛光处理后的金属反光质感，同时针对弯头内外壁的加工纹理做差异化设置，内壁模拟流体输送要求的光滑镜面效果，外壁保留轻微的拉丝加工纹理，让渲染效果更贴近工业实物的真实质感。结构设计上严格遵循管路配件的通用规范，90度弯折段的曲率半径符合流体输送的阻力要求，避免弯折角度过小造成的流道突变，接口端的尺寸公差预留了焊接或螺纹连接的装配余量，不同规格的弯头在壁厚设置上匹配对应通径的承压要求，大规格6英寸弯头适当增加壁厚以满足大流量管路的承压需求，小规格1/2英寸弯头在保证结构强度的前提下优化壁厚，兼顾轻量化与实用性。渲染阶段采用影棚级布光方案，主光源从侧上方打光突出不锈钢的金属高光轮廓，辅助光源补光消除模型暗部的死黑区域，背景选用浅灰色渐变背景突出金属管件的质感，将全系列不同规格的弯头按照通径从小到大依次排列展示，直观呈现不同规格弯头的尺寸比例差异，模型细节处的端面倒角、弯折过渡曲面都做了平滑处理，避免建模过程中出现的曲面褶皱、破面问题，保证模型可直接用于管路装配模拟、产品展示、工程出图等多种场景，设计过程中充分考虑管件的实际使用场景，所有结构参数均参考通用管路设计标准，确保模型的工程实用性，而非仅做外观造型的概念设计。
