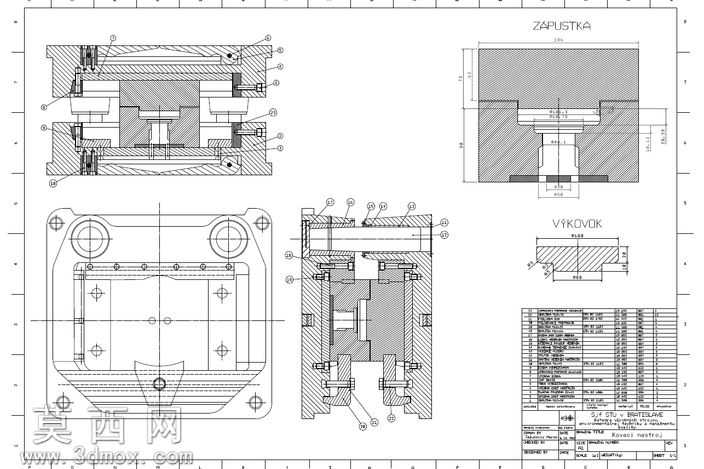

闭式模锻工装工具三维结构设计

本作品为闭式模锻工具的三维结构设计，建模过程严格遵循锻压工装的设计规范，首先完成整体装配基准的定位搭建，以模锻作业的合模同轴度为核心约束，依次构建上模座、下模座、模膛镶块、导向定位组件、卸料顶出机构的独立三维特征。建模阶段对各配合面做了精准的公差预留设计，上下模的导向柱与导向孔采用间隙配合参数，确保合模过程无卡滞同时保证模锻件的成型精度；模膛部分根据锻件的成型需求做了变圆角过渡处理，避免应力集中导致的模具开裂问题，同时在模膛边缘设计了飞边容纳槽，适配闭式模锻少量多余金属的容纳需求，减少锻件飞边的后续打磨工作量。材质设定上，模座部分采用45号调质钢材质参数，渲染时呈现哑光金属质感，模膛镶块采用热作模具钢H13的材质属性，表面做了淬火硬化层的视觉区分，导向组件添加了润滑涂层的材质表现，顶出机构的弹性元件采用弹簧钢的材质特征，各部件的材质区分清晰，便于直观识别不同功能模块的选材逻辑。结构设计上采用了分体式镶块结构，当模膛出现磨损或损坏时可单独更换镶块，无需更换整体模座，大幅降低工装的维护成本；上下模之间设置了多重定位结构，除主导向柱外还增设了角部定位销，避免模锻过程中承受侧向力时出现错模问题；顶出机构采用多点同步顶出设计，保证锻件成型后可平稳脱离模膛，避免顶出过程中锻件变形。整体设计充分考虑了热模锻作业的高温、高冲击工况，在应力集中的模膛根部、导向连接位置做了加强结构设计，通过三维建模的干涉检查功能验证了所有运动部件的行程无干涉，合模、开模、顶出的全流程动作逻辑顺畅，可直接用于模锻工装的加工参考与作业原理演示。
