手动发动机组件转运装配工装推车

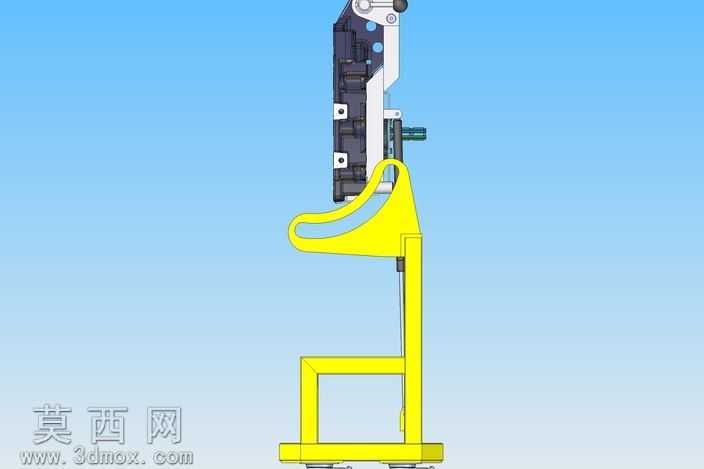

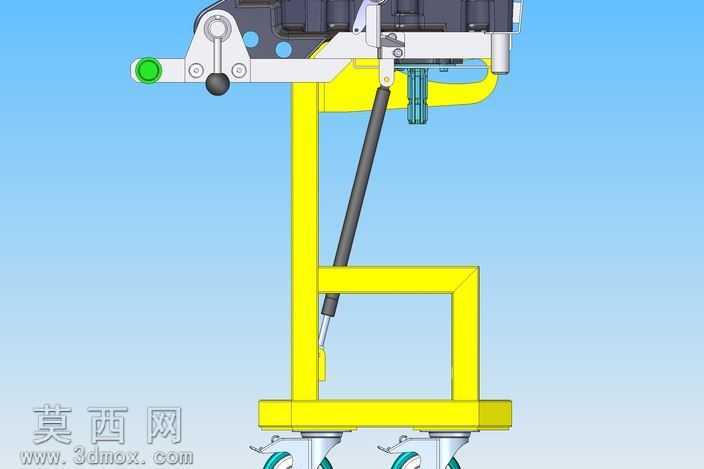

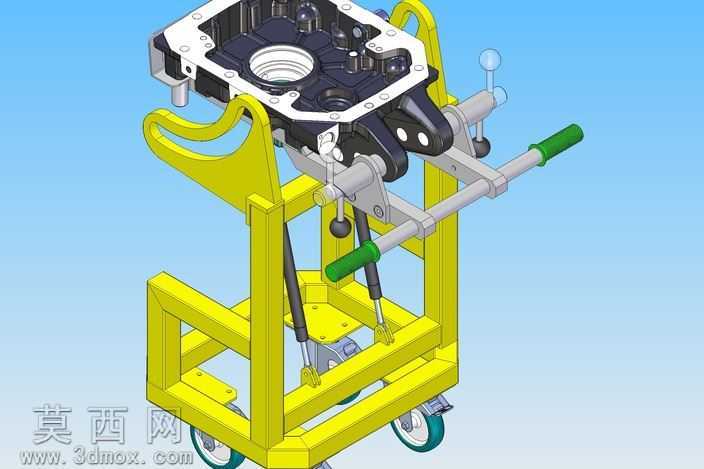

本作品为手动式发动机组件转运装配工装推车的三维设计模型，整体采用框架式结构设计，建模过程中严格遵循机械工装的实际功能逻辑，先完成底部带脚轮的承载框架搭建，框架采用方管型材拼接的结构形式，保证整体承载强度的同时控制工装自重。模型上部设置了专用的工件夹持定位机构，可适配对应型号的发动机壳体类组件，夹持部位设计了可调节的锁紧结构，配合带操作手柄的翻转机构，能够让夹持的发动机组件在装配过程中实现多角度转动调整，方便操作人员对组件不同方位的部位进行装配作业。操作端设置了带防滑握套的推移手柄，以及用于控制夹持锁紧、翻转定位的操作手轮与拨杆，结构布局符合人体工程学设计，操作人员站在工装一侧即可完成推移、工件角度调整、锁紧固定等全部操作。模型渲染阶段对不同部件赋予了对应材质，主体框架采用醒目的黄色金属漆材质，模拟工业工装常用的警示涂装，夹持机构、操作杆件采用金属银灰材质，握套部分采用绿色防滑橡胶材质，脚轮部分还原了橡胶轮面与金属轮毂的材质差异，整体渲染效果清晰区分各个功能部件，直观展现工装的结构组成。设计思路围绕发动机半成品组件的工位转运与装配作业需求展开，兼顾移动灵活性与装配操作便利性，底部脚轮配置了刹车结构，在装配作业时可锁定工装位置避免滑移，支撑部位设置了可调节的气弹簧辅助支撑结构，在翻转工件时提供助力，降低操作人员的劳动强度，整体结构无冗余设计，所有部件均服务于工件转运、定位、角度调整的核心功能，可直接作为同类工装设计的参考方案，用于生产现场的工位辅助装备开发。
