施耐德小型低压断路器三维结构模型

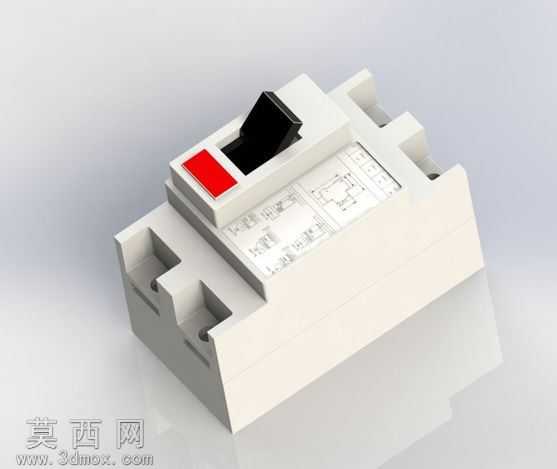

本模型为施耐德品牌小型低压断路器的三维数字化模型，建模过程严格参照实物的外观尺寸与内部结构比例，在SolidWorks软件中完成全参数化建模，整体还原度较高。建模阶段首先从断路器的基座壳体开始搭建，通过拉伸、切除、拔模等基础特征构建出壳体的主体轮廓，精准还原了壳体上的接线端子安装槽、操作手柄限位槽、内部灭弧室预留腔室的结构细节，壳体边缘的倒角、卡扣结构均按照实物的装配逻辑进行绘制，保证各部件的装配干涉量控制在合理范围内。操作手柄部分单独建模，还原了黑色操作拨块与红色状态指示块的分层结构，手柄的转动轴位置、拨动手感对应的限位卡点都做了细节还原，能够直观展示断路器分合闸时的手柄位置状态。模型表面的电气参数标识区域通过草图贴图与浅拉伸特征结合的方式实现，还原了实物表面印刷的线路示意图、参数标注区域的视觉效果，材质渲染阶段为壳体部分赋予了哑光米白色工程塑料材质，调整了材质的粗糙度与反光度，模拟出断路器常用的阻燃ABS外壳的质感；操作手柄部分分别为黑色拨块赋予哑光硬质塑料材质、红色指示块赋予亮面红色塑料材质，金属接线端子部分赋予镀锌金属材质，调整金属材质的反光与金属度参数，还原金属件的冷冽质感。模型同时还原了断路器的进出线接线端结构、侧面的导轨安装卡扣结构，能够直观展示该款断路器适配标准DIN导轨安装的结构特点，整体建模逻辑遵循从整体到局部的设计思路，先确定整体的长宽高尺寸与安装基准，再逐步拆分内部的功能腔室与外部操作部件，每一个特征的绘制都对应实物的实际功能结构，没有冗余的无效特征，模型结构清晰，可用于低压配电场景的装配演示、电气柜布局模拟、教学演示等场景，能够直观呈现小型断路器的外部形态与基础结构逻辑，帮助使用者快速理解该类电气元件的外观特征与安装适配特性。
