不锈钢威图柜密封防护箱体结构设计

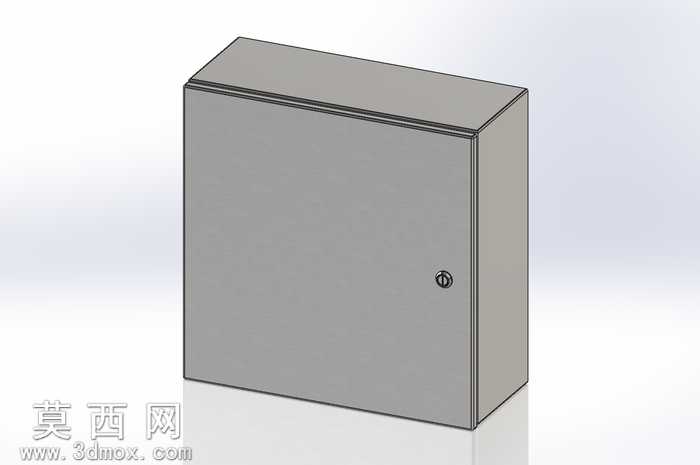

本作品为工业防护类威图柜体三维建模成果，建模过程依托参数化设计逻辑完成，整体采用长方体规整式布局，建模阶段优先确定柜体的长宽高基准比例，通过草图绘制勾勒出柜体侧板、顶板、底板、柜门的基础轮廓，再通过拉伸、抽壳等基础特征命令生成柜体的主体空腔结构，预留出内部元器件安装的充足空间。柜门与柜体主体的衔接处做了翻边折弯结构建模，还原真实威图柜的密封防护设计，可有效阻挡粉尘、水汽侵入柜体内部，适配工业场景下的户外或车间复杂使用环境。材质渲染阶段，柜体整体赋予哑光不锈钢材质，调整材质的粗糙度、金属度参数，还原不锈钢板材经拉丝处理后的真实质感，边缘处做轻微的倒角高光处理，避免尖锐棱角的生硬感，同时还原金属板材折弯后的自然圆角过渡。柜门处的锁具结构做了精细化建模，还原锁芯的圆形外观与安装位结构，锁具与柜门的贴合处做了微小的缝隙处理，模拟真实装配的公差间隙，提升模型的真实感。设计思路上，该模型采用全参数化尺寸驱动逻辑，所有结构尺寸均关联全局参数变量，使用者可根据实际使用需求，直接修改全局参数即可快速调整柜体的整体尺寸、板材厚度、柜门开合方向等属性，无需重新绘制基础特征，大幅提升该模型的复用性，可作为电气柜、控制箱、接线箱等各类工业防护柜体的概念设计基础模型，适配不同场景下的柜体方案快速迭代。建模过程中严格遵循钣金加工的工艺逻辑，所有折弯结构的折弯半径、折弯扣除参数均参考实际不锈钢钣金加工的工艺标准设置，确保模型导出工程图后可直接用于生产下料，避免出现建模结构不符合加工工艺的问题。柜体的拼接结构采用行业通用的焊接拼接逻辑建模，侧板与顶板、底板的衔接处预留焊接坡口结构，还原真实柜体的加工装配流程，让模型不仅具备外观展示效果，更具备实际生产参考价值。
