机柜可调式散热轴流风扇结构设计

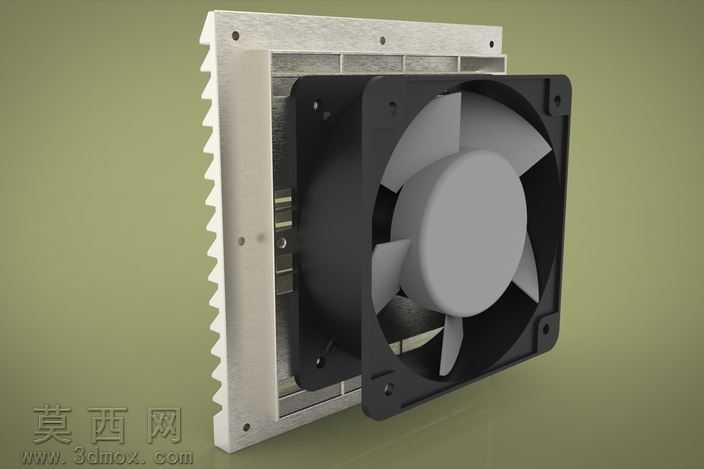

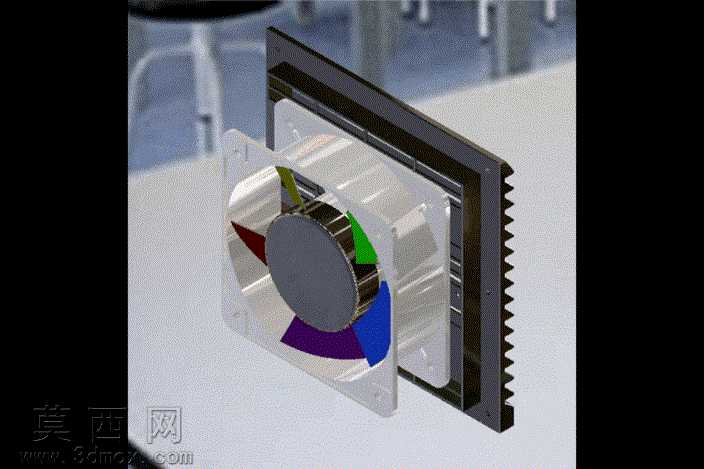

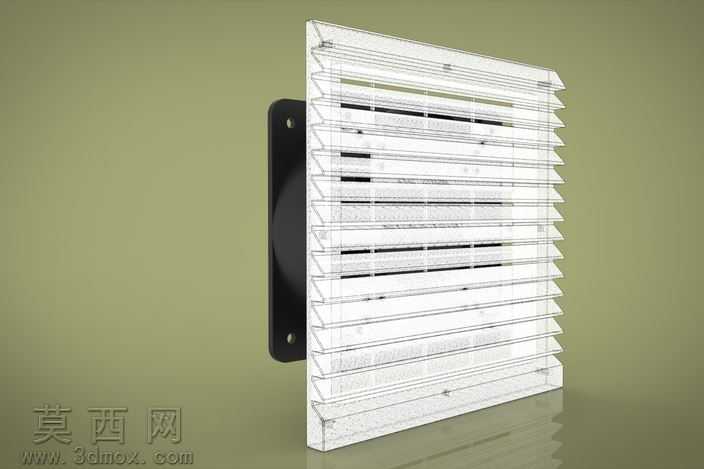

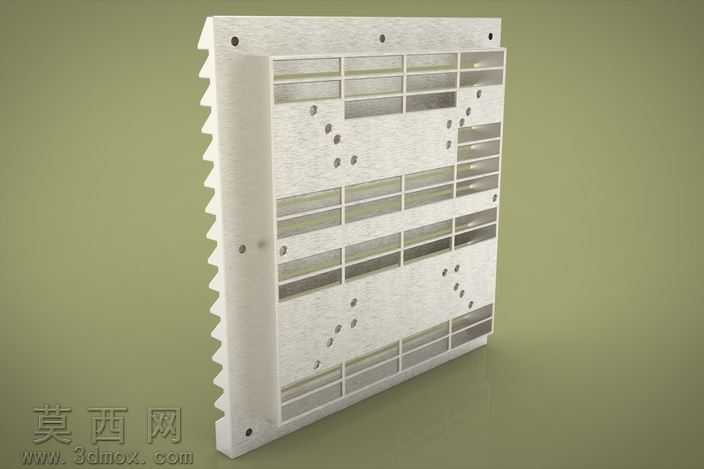

本作品为机柜配套的可调式散热风扇三维建模成果，建模过程围绕工业机柜散热的实际使用需求展开，首先完成整体装配逻辑的梳理：模型分为安装固定法兰、可调导风结构、轴流扇体三个核心模块，各模块间的装配公差、连接定位结构均按照实际五金加工的工艺要求进行还原。建模阶段优先搭建基准装配骨架，以安装法兰的安装孔位为全局定位基准，先绘制带锯齿状散热鳍边的金属安装板，板体上的固定孔、与扇体连接的螺柱定位结构均通过参数化草图拉伸、切除完成，保证孔位间距的尺寸精度符合机柜安装的通用标准。扇体部分采用方形外框结构，外框的边角安装孔、内部支撑筋条均按照实际工业风扇的结构比例绘制，扇叶部分通过曲面建模完成叶型的弧度设计，还原轴流扇叶的倾斜角度与曲面曲率，保证扇叶转动时的导风逻辑符合流体散热的基本要求。可调结构部分在安装板与扇体之间设置了角度调节的连接结构，可实现扇体出风角度的微调，满足机柜内部不同热源位置的定向散热需求。材质渲染阶段，金属安装板赋予磨砂铝合金材质，还原金属板材的哑光金属质感与细微的表面拉丝纹理，扇体外框采用阻燃黑色工程塑料材质，调整材质的粗糙度与反光度，还原工业塑料的哑光质感，扇叶部分采用半哑光硬质塑料材质，与外框材质做出细微的质感区分，背景采用低饱和度的橄榄绿纯色背景，搭配柔和的侧方打光，突出模型的结构轮廓与装配层次，渲染过程中添加细微的环境闭塞效果，强化各部件连接位置的结构阴影，让整体装配关系更加清晰直观。设计思路上兼顾了安装便捷性与散热可调性，安装法兰的外伸鳍边既可以增大与机柜柜体的接触面积提升安装稳定性，也可以辅助传导部分热量提升整体散热效率，可调连接结构采用隐藏式的卡扣与定位螺孔设计，既保证角度调节后的固定强度，也不会额外增加整体结构的厚度，适配各类标准机柜的安装空间要求，整体模型的所有结构均做了工艺可行性校验，不存在无法加工的异形结构，所有壁厚、圆角参数均符合五金冲压、塑料注塑的常规生产工艺要求。
