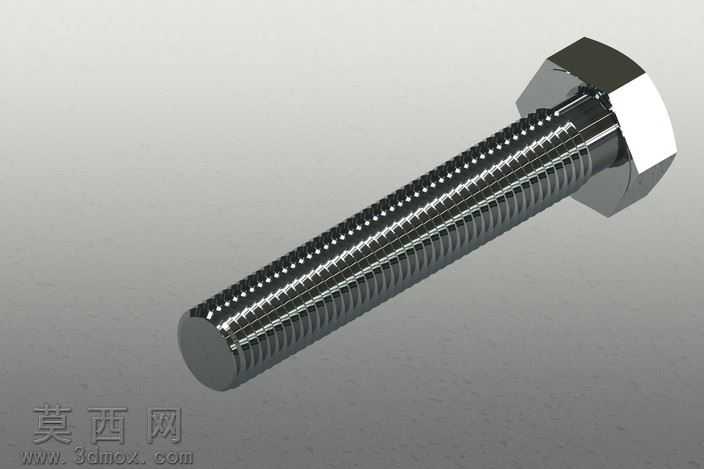

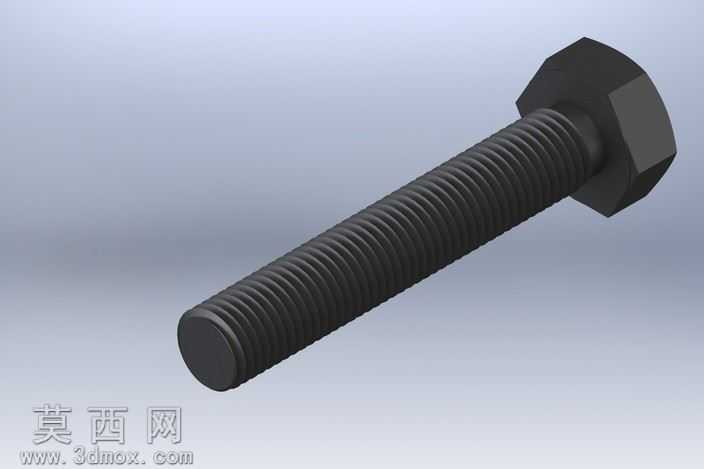

外六角全螺纹M8X45紧固螺钉三维建模作品

本作品为外六角全螺纹紧固螺钉的三维参数化建模成果，建模过程严格遵循DIN961、ISO8676对应的紧固件尺寸规范，以SolidWorks为核心建模工具完成全流程设计。建模初期先梳理螺钉的结构组成，将其拆分为六角头部、全螺纹杆身、末端倒角三个核心结构模块，优先绘制六角头部的正六边形截面草图，通过拉伸凸台命令生成头部基体，对头部与杆身衔接的位置做过渡圆角处理，还原真实紧固件的工艺细节，避免尖锐棱角带来的渲染失真问题。杆身部分采用等直径圆柱拉伸生成基础基体，螺纹部分通过螺旋线扫描切除的方式实现，精准设置M8X1细牙螺纹的螺距、牙型角、牙深参数，扫描路径沿杆身轴向全程布置，实现全螺纹结构的1:1还原，螺纹收尾处做渐消收尾处理，匹配实际螺钉加工的螺纹末端形态，杆身末端按照标准要求加工45度导向倒角，方便实际装配时的螺纹旋入对位。材质设置阶段选用碳钢镀锌的金属材质参数，调整金属材质的漫反射、高光反射、粗糙度数值，还原镀锌紧固件表面略带哑光的金属光泽，对六角头部的六个棱边做微小的倒角处理，模拟实际零件加工后的棱边钝化效果，避免渲染时出现过曝的尖锐高光。渲染环节采用影棚级三点布光方案，主光源从侧上方45度角投射，突出螺纹牙型的凹凸结构与六角头部的平面质感，辅光源补充暗部细节避免阴影死黑，背景选用中性浅灰色渐变背景，最大程度凸显螺钉本身的结构特征。建模过程中所有尺寸均做参数化关联，将螺纹规格、杆身长度、头部对边尺寸等核心参数设置为可驱动变量，后续可通过修改参数快速生成同系列不同规格的外六角螺钉模型，大幅提升同类标准件的建模效率。模型完成后经过多次干涉检查与尺寸校验，所有结构尺寸均符合对应标准的公差要求，可直接用于装配模拟、工程图导出、产品演示等多种场景，螺纹部分的细节精度满足紧固件装配仿真的使用需求，整体模型布线规整，无多余几何特征，文件轻量化程度高，不会占用过多系统资源。
