多管集束火箭发射装置结构设计

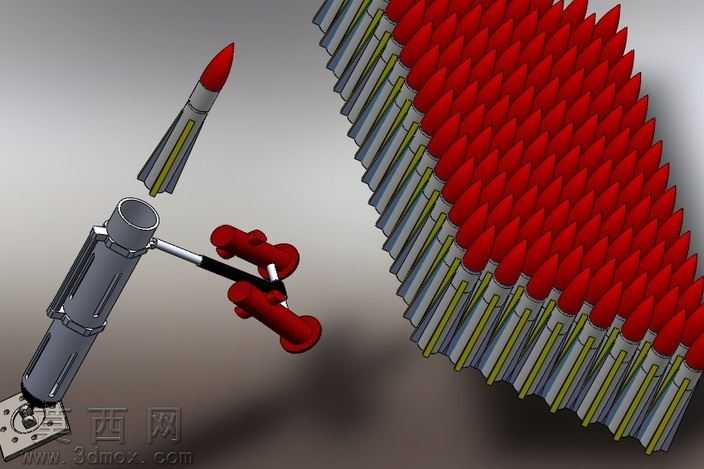

本作品为多管集束火箭发射装置的三维结构设计，整体采用三维建模软件完成全参数化建模，通过爆炸视图清晰呈现各组件的装配关系与结构逻辑。建模过程中首先完成单组发射管的基准建模，每根发射管采用薄壁圆筒结构设计，内壁预留火箭弹体的滑动导向间隙，管身外侧设置定位卡槽与加强筋结构，既保证发射管的结构强度，又实现多管排布时的精准定位，避免发射过程中出现管体偏移影响发射精度。集束排布的发射管采用矩阵式密集排列设计，相邻发射管通过定位卡扣与连接肋板实现刚性连接，整体发射管束底部设置统一的安装基座，基座上预留与发射架连接的固定孔位，同时设计有角度调节的铰接结构，可实现发射角度的俯仰调整。配套的手动操作调节机构采用摇臂式结构设计，操作手柄处设置防滑握套结构，摇臂与发射管束的角度调节轴通过花键连接，保证转动调节时的扭矩传递稳定，操作过程无旷量。配套的火箭弹模型采用流线型弹头设计，弹身设置与发射管导向结构匹配的导向尾翼，尾翼采用薄片状结构，既保证飞行过程中的气动稳定性，又能在装入发射管时与管内导向槽配合，保证弹体装填到位后姿态准确。渲染阶段采用金属材质赋予发射管与调节机构，金属表面做哑光氧化处理效果，避免强光反射影响结构观察，火箭弹弹头采用醒目的红色涂装，弹身采用银灰色金属质感，尾翼采用黄绿色工程塑料材质，通过材质区分清晰展现不同组件的功能分区。设计过程中充分考虑结构的可装配性，所有连接部位均采用标准紧固件连接，无复杂的一体化异形结构，既符合实际加工生产的工艺要求，也便于后期的维护与零部件更换，整体结构紧凑，排布规整，完整还原了集束发射装置的核心结构特征与工作逻辑，可用于相关机械结构的教学演示与原理展示。
