滚子链条与链轮啮合传动结构三维设计

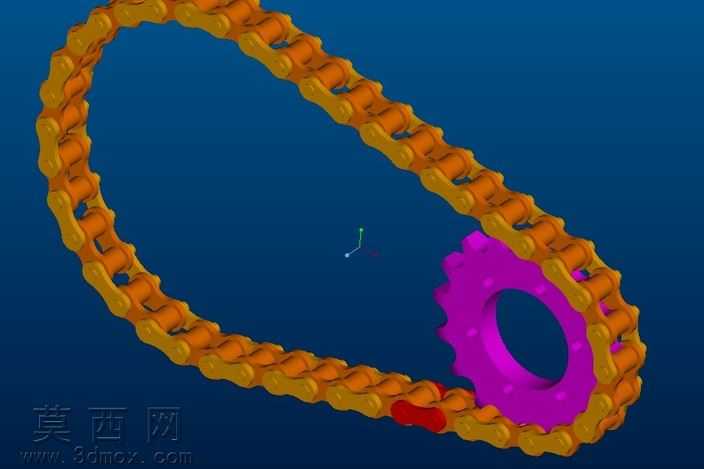

本作品针对链传动核心的链条与链轮啮合结构开展三维设计，依托三维建模软件完成整体结构的参数化搭建，完整还原了滚子链与链轮配合的传动形态。建模过程中首先依据链传动的标准啮合参数确定链轮的齿形轮廓，采用渐开线与圆弧组合的齿廓曲线保证啮合顺滑，链轮主体采用实体拉伸结合阵列切除的方式完成齿形构建，中心预留轴孔与键槽结构，还原实际链轮的安装配合特征，齿根与齿顶位置做了符合工程规范的圆角过渡，避免应力集中的结构缺陷。链条部分采用逐节参数化建模后阵列装配的方式完成，每一节链节都还原了外链板、内链板、销轴、套筒、滚子的完整装配结构，各零件间保留符合实际运动要求的配合间隙，链节之间通过销轴位置的铰接配合实现相对转动，保证链条可以沿链轮齿廓完成顺畅的弯折啮合。材质与渲染环节，针对不同零件的实际材质属性赋予对应材质效果：链轮部分赋予高亮紫色金属漆材质，突出齿形轮廓的结构特征便于观察啮合状态；链条的内外链板赋予橙黄色金属质感材质，销轴与滚子部分做了金属光泽的区分处理，其中一节链节采用醒目的红色材质标注，便于观察链条传动过程中的运动轨迹；背景采用深蓝色纯色背景，搭配三维坐标系标识明确模型的空间方位，渲染过程中调整了环境光与反射参数，让金属零件的质感更贴近真实工业零件的视觉效果，同时保证各结构轮廓清晰无过曝。设计过程中重点验证了链条与链轮的啮合匹配度，通过调整链节节距与链轮齿距的参数一致性，避免传动过程中出现卡滞、跳齿的问题，同时尝试搭建运动仿真环境，模拟链轮转动带动链条循环传动的动态过程，过程中针对链节铰接约束的参数进行反复调试，解决了初始仿真中链节错位、运动卡顿的问题，尽可能还原真实链传动的运动特性，整体模型完整呈现了链传动的核心结构特征，可用于机械传动结构的教学演示、链传动方案的结构验证参考。
