摩托车O形圈传动链链接结构三维建模作品

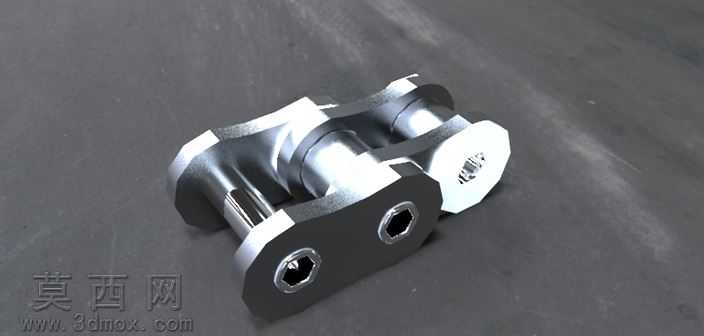

本作品为摩托车传动系统所用的O形圈链链接结构三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先针对链节的核心组成部分开展结构拆解：将整体拆分为外链板、内链板、销轴、套筒、内置O形密封圈五个独立建模单元，每个单元均严格参照摩托车传动链条的通用工业尺寸规范设定参数，确保各部件装配间隙符合实际使用的公差要求。建模过程中优先采用实体拉伸、旋转切除等基础特征完成零件主体造型，针对链板边缘的倒角、销轴端部的内六角沉孔、套筒内壁的配合面等细节结构，通过倒角、异形切除、曲面修整等操作完成精细化处理，保证零件的结构还原度。材质与渲染环节，针对金属部件区分材质表现：外链板与内链板采用高强度合金钢材质表现，通过调整金属粗糙度参数模拟冲压成型后的哑光金属质感，同时添加细微的表面纹理还原真实链板的加工痕迹；销轴与套筒表面添加镀铬层的高反光金属材质，突出其耐磨处理后的表面特性；内置的O形密封圈采用丁腈橡胶材质，调整材质的漫反射参数与哑光属性，还原橡胶件的弹性质感。装配阶段严格遵循链条的实际装配逻辑，通过同轴配合、面贴合配合完成各零件的约束装配，确保销轴与套筒的转动自由度符合链节的活动需求，同时还原O形圈在内外链板之间的密封装配位置，直观呈现该款O形圈链条的密封防漏油结构优势。设计思路上，该模型重点突出摩托车O形圈链条相比普通传动链的结构差异，通过独立建模的密封圈结构，清晰展示其储存润滑脂、阻挡外界粉尘进入铰接部位的设计原理，模型整体结构完整，各部件可单独导出用于装配模拟、结构受力分析等后续工程应用，渲染阶段采用深色哑光背景突出金属零件的轮廓与质感，通过多角度布光展现链节的立体结构与装配关系，清晰呈现各部件的衔接方式与细节特征，能够直观展现该款链链接的工业设计细节与结构特点。
