地铁用长轴式万向传动接头结构设计

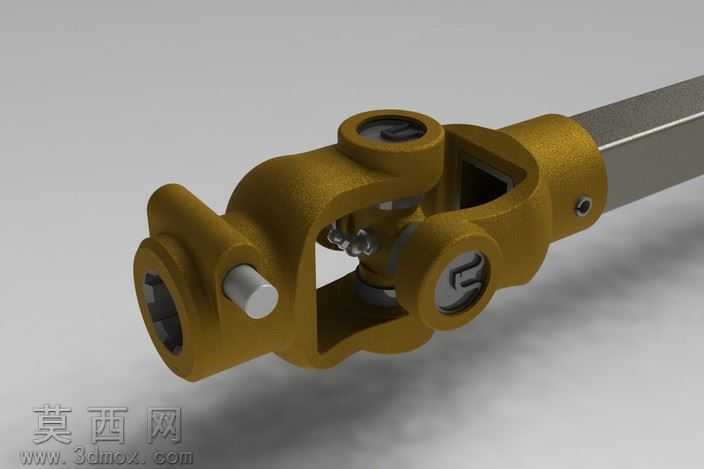

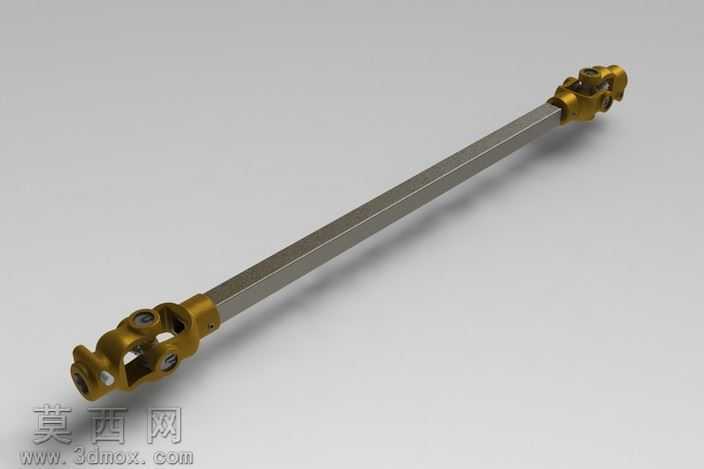

本作品为适配地铁传动场景的长轴式万向接头三维建模成果，建模过程以实际轨道交通传动部件的功能需求为核心依据，首先梳理万向接头的核心传动逻辑：两端十字轴万向节结构需实现变角度扭矩传递，中间长轴段承担长距离动力传输作用，端部的连接锁紧结构需保障运行过程中的连接可靠性，附带的链条结构为防脱落安全防护设计。建模阶段采用自底向上的装配建模思路，先分别构建两端万向节的十字轴、轴承套、连接叉、锁紧端盖等独立零件，对十字轴的轴颈配合面、连接叉的铰接孔位做精准尺寸约束，保障铰接结构的转动自由度符合设计要求；中间长轴主体采用回转特征建模，轴身的环形定位槽、端部的连接法兰结构通过拉伸切除、环形阵列特征完成细节构建，精准还原轴身的定位结构与装配基准。材质渲染阶段结合实际工业部件的材质特性做对应设置：长轴主体采用浅灰绿色工业防护漆面材质，调整材质粗糙度模拟金属基材表面喷涂防护漆的哑光质感；两端万向节的铰接传动部件采用黄铜金属材质，调整金属反射参数呈现铜合金的温润金属光泽，还原传动耐磨部件的材质特征；端部锁紧结构采用银灰色金属材质，模拟钢制结构件的镀锌表面质感；防护链条采用金属链节材质，逐节还原链环的铰接结构，通过材质反光度区分链条与主体结构的材质差异。结构设计上充分考虑地铁运行工况的使用需求，两端万向节的摆动角度预留足够余量，可补偿传动过程中的轴向与角度偏移，长轴的长度尺寸适配1.35米规格的地铁传动间距要求，端部的锁紧结构附带防松链条，可避免运行过程中连接件脱落引发安全隐患。建模过程中对所有配合面做干涉检查，确保铰接部件转动无卡顿、装配结构无重叠干涉，整体模型完整还原该款地铁万向接头的全部结构细节，可用于传动结构演示、配件选型参考、教学案例展示等场景。
