带轴螺旋锥齿轮传动零件三维设计

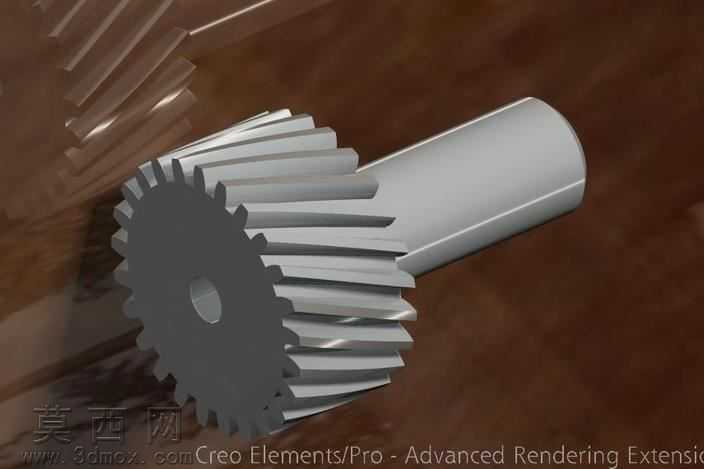

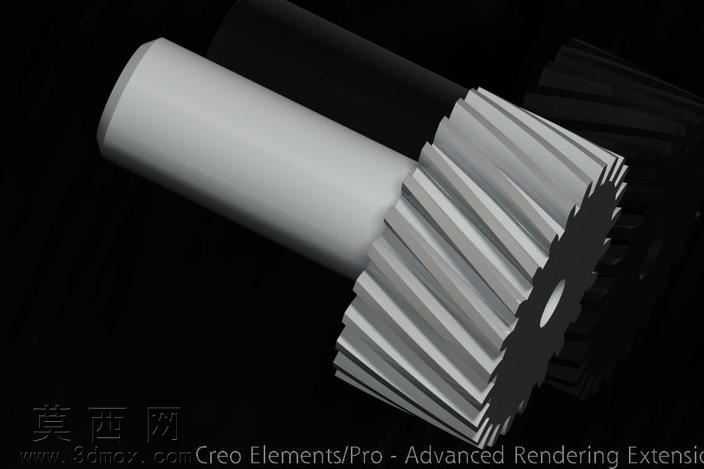

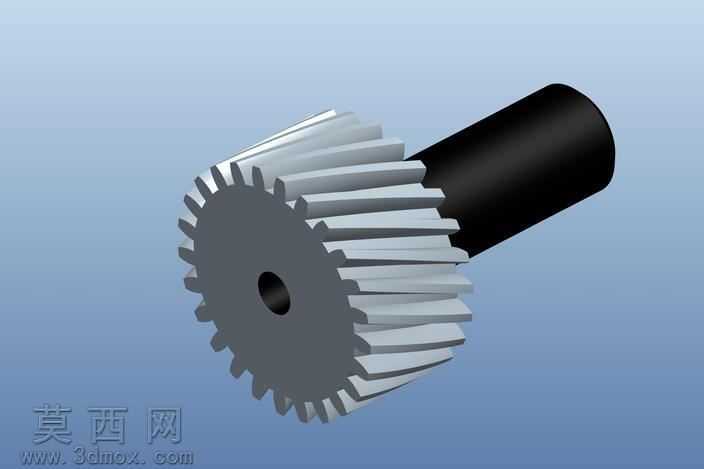

本作品为带轴螺旋锥齿轮三维建模作品，建模过程依托主流三维机械设计软件完成，整体遵循机械传动零件的设计规范与参数化建模逻辑。建模初期首先梳理螺旋锥齿轮的核心参数逻辑，确定齿轮模数、齿数、压力角、螺旋角、齿宽等关键设计参数，以保证齿轮啮合传动的精度与合理性。建模阶段先构建齿轮轴的基体结构，采用旋转特征生成阶梯轴的基础轮廓，对轴端的中心定位孔采用拉伸切除特征完成，保证轴体结构的同轴度与安装适配性。齿轮齿部的建模是核心环节，首先通过渐开线方程生成单个轮齿的齿廓曲线，结合螺旋角参数完成齿向螺旋线的构建，通过扫描混合特征生成单个轮齿的实体结构，再通过圆周阵列特征完成全部轮齿的均匀排布，过程中严格校验齿距偏差、齿形公差，保证轮齿的啮合精度。材质与渲染环节，针对齿轮主体与轴体分别赋予不同的材质属性，齿轮轮齿部分赋予合金结构钢材质，调整金属粗糙度、反光度参数，呈现经过精加工的金属表面质感，轴体部分赋予发黑处理的金属材质，通过调整漫反射、高光参数还原工业零件表面的氧化处理质感，背景采用渐变浅蓝底色，搭配柔和的环境光与定向光源，突出零件的结构轮廓与齿部细节，同时在模型表面添加淡淡的水印标识，保证作品的辨识度。结构设计上，该螺旋锥齿轮与轴体采用一体化结构设计，减少了装配环节带来的同轴度误差，能够传递交错轴之间的动力与运动，适用于电力传输设备的传动环节，轮齿的螺旋形设计能够提升齿轮啮合的重合度，降低传动过程中的冲击与噪音，提升传动的平稳性与承载能力。设计过程中充分考虑零件的加工工艺性，轴体的阶梯结构适配轴承、联轴器等标准件的安装尺寸，齿部的参数设置符合铣齿、磨齿等加工工艺的要求，中心孔的设计适配轴类零件加工时的定位装夹需求，整体模型结构完整，特征参数清晰，既可以作为机械设计教学的演示案例，也能够为同类型传动零件的设计、加工提供参考依据，还原了工业用螺旋锥齿轮轴的真实结构与设计逻辑。
