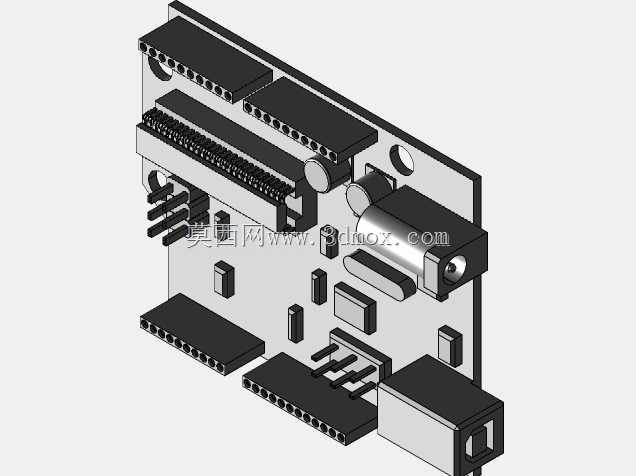

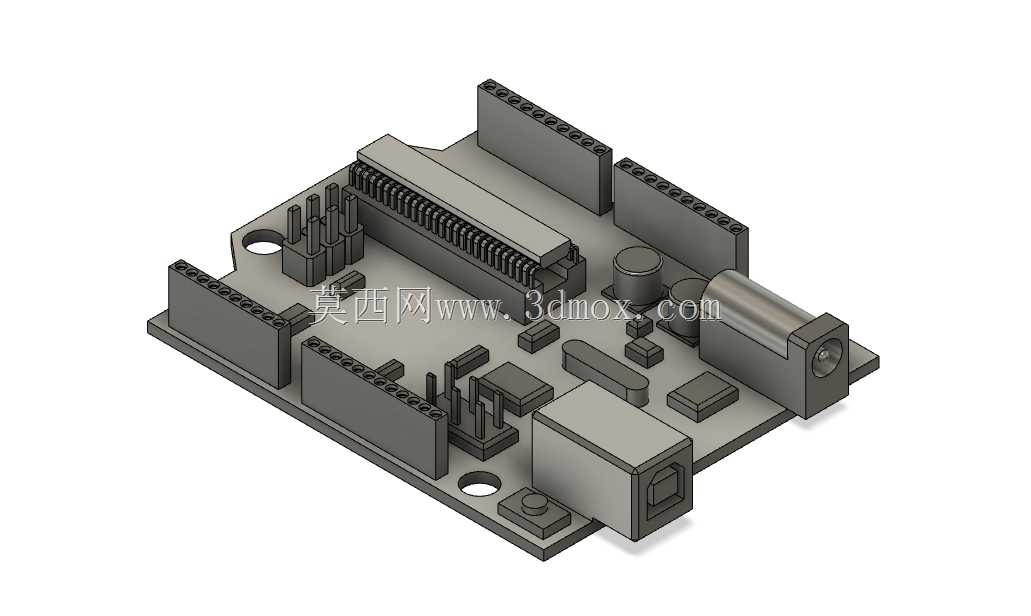

ArduinoUno开源开发控制板结构模型

这款控制板是开源电子原型开发领域应用极广的核心硬件，常被用于小型智能装置搭建、学生课程设计、创客项目验证、工业简易控制节点开发等场景，小到桌面级智能摆件的动作控制，大到小型自动化设备的信号采集与指令输出，都能见到它的身影。从结构设计来看，板载元件的布局完全遵循实际量产硬件的排布逻辑，电源输入接口设置在板边侧方，包含直流 barrel 插座与USB-B型接口，分别适配外接直流电源供电与USB连接上位机下载程序、串口通讯的需求，接口的凸起高度、插接方向都做了精准还原，能直观体现实际装配时的接线空间需求。板上的排针座按照标准Uno的引脚定义排布，两侧的数字IO排座、上方的电源与模拟IO排座，高度统一留出了标准排针插接的余量，设计时充分考虑了外接扩展板（Shield）的叠装兼容性，叠装时上层扩展板与板载电容、晶振、复位按键等元件不会产生结构干涉。板上的电解电容、贴片芯片、晶振、复位按键、电源指示灯等元件的外形尺寸都按照实物比例还原，电容的高度、USB接口的金属外壳厚度、DC座的固定引脚位置都和实际硬件一致，在做整机结构设计时，可以直接参考这个模型预留安装槽位，避免出现装配时元件顶壳、接口与外壳开孔错位的问题。安装边界上，板体的四个角预留了标准直径的安装孔，孔位间距符合通用开源控制板的安装尺寸规范，安装孔到板边的距离、孔的沉台深度都对应实际PCB的安装需求，不管是用铜柱固定在设备壳体内部，还是搭配亚克力堆叠支架做原型展示，都能直接匹配对应的固定件尺寸。设计思路上完全还原了实板的元件避让逻辑，比如电源接口旁的电解电容特意留出了插头插拔的手指操作空间，复位按键的位置设置在板边方便操作，排座之间的间距满足杜邦线插拔时的操作间隙，不会出现相邻接口插线时互相干扰的情况。对于结构设计从业者来说，这个模型可以直接导入整机装配文件中，用来核对控制板安装位的空间尺寸、外壳上对应接口的开孔位置，避免开模后出现接口对不准、元件装不下的问题；对于三维建模学习者来说，可以通过这个模型熟悉板卡类电子硬件的建模逻辑，掌握接插件、贴片元件、板体结构的建模比例把控方法。
