直插式圆柱有源蜂鸣器结构设计

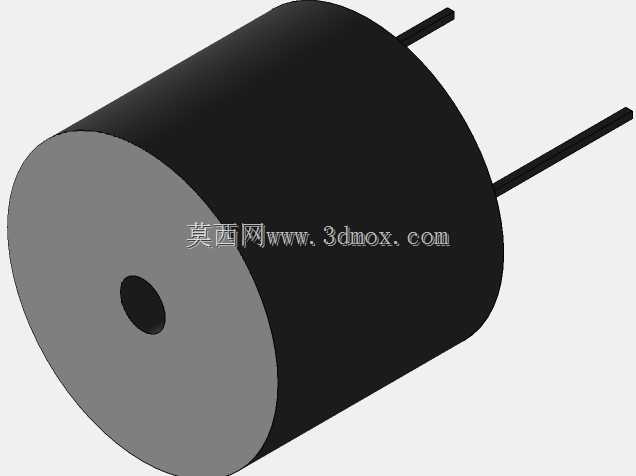

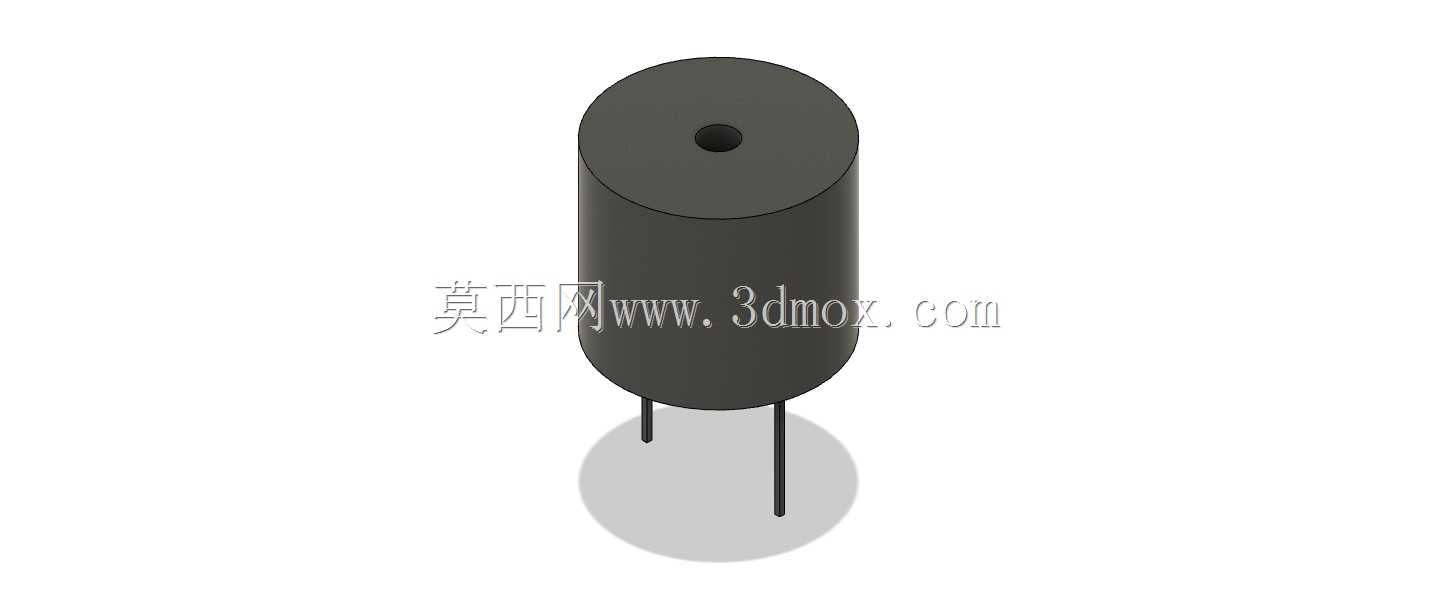

这款直插式圆柱蜂鸣器的设计，核心围绕小空间内的声信号输出需求展开，在消费电子、工业控制、家电、安防报警等场景中都有广泛应用，常作为设备状态提示、故障报警、操作反馈的发声单元，比如工控柜的故障告警、家电按键操作反馈、门禁系统提示音、小型电子玩具的音效输出等场景，都能见到这类结构的蜂鸣器。从结构设计思路来看，采用圆柱壳体的构型，一方面是适配内部压电式或者电磁式发声组件的圆形振膜安装需求，圆形振膜在振动发声时的应力分布更均匀，能减少谐振畸变，提升发声的一致性；另一方面圆柱外形在PCB板上占用的安装投影为规则圆形，在PCB布局时更容易避让周边走线与其他元件，适合高密度布板的小型电子设备。产品的功能特性上，直插式引脚设计适配波峰焊、手工焊等常规PCB焊接工艺，引脚长度预留了常规板厚加焊盘爬锡的余量，焊接后引脚伸出PCB背面的长度可控，不会出现引脚过长触碰其他元件造成短路的问题。壳体顶部的出声孔采用中心单孔设计，既可以避免异物直接进入壳体内部损伤振膜，又能让振膜振动产生的声波沿中心轴向定向传播，提升正前方的声压级，满足设备正面操作人员的听觉感知需求。从安装边界来看，圆柱壳体的外径控制在常规小型蜂鸣器的通用尺寸区间，安装时仅需要在PCB上预留两个对应引脚间距的焊盘孔，不需要额外的固定卡扣或者螺丝孔位，依靠引脚焊接的强度就可以实现可靠固定，能大幅减少PCB的安装空间占用，适合在手持设备、小型控制模块这类空间紧张的产品中使用。壳体底部与PCB表面预留了微小的装配间隙，既可以避免焊接时焊锡沿壳体缝隙渗入内部，又能减少壳体与PCB板面直接接触产生的振动阻尼，保证振膜振动的自由度，避免发声音量被削弱。在细节设计上，壳体采用黑色阻燃工程塑料注塑成型，表面做哑光处理，既可以满足电子元器件的阻燃等级要求，又能减少生产过程中表面划痕的视觉影响，适配多数电子设备内部的深色元件配色，不会在透明外壳的设备中显得突兀。引脚采用镀锡铜包钢材质，既有足够的机械强度，在插件过程中不容易弯折变形，又有良好的可焊性，能适应不同助焊剂、不同焊接温度的工艺窗口，减少虚焊、假焊的不良率。
