多工位快速压紧焊接工装夹具设计

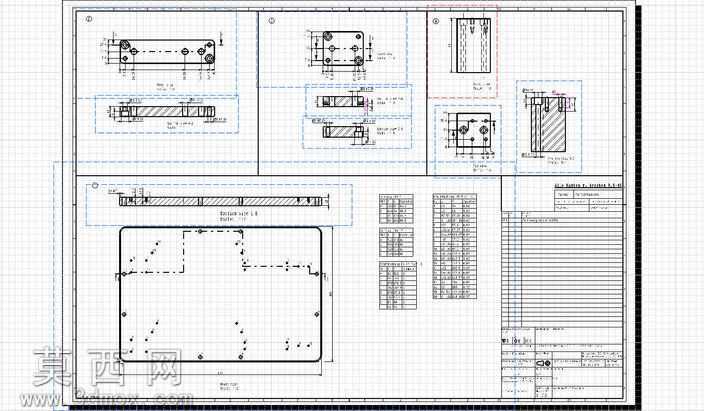

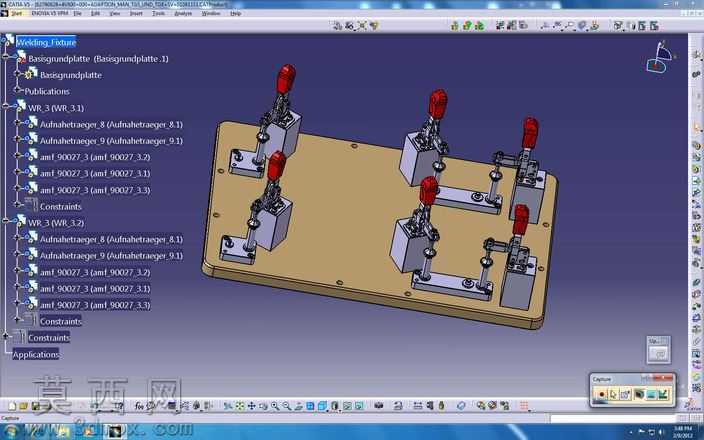

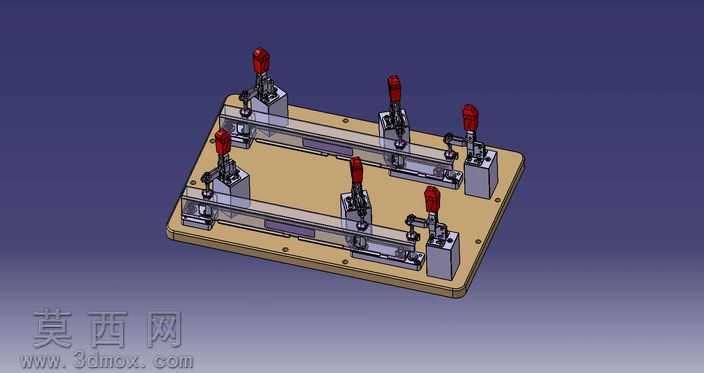

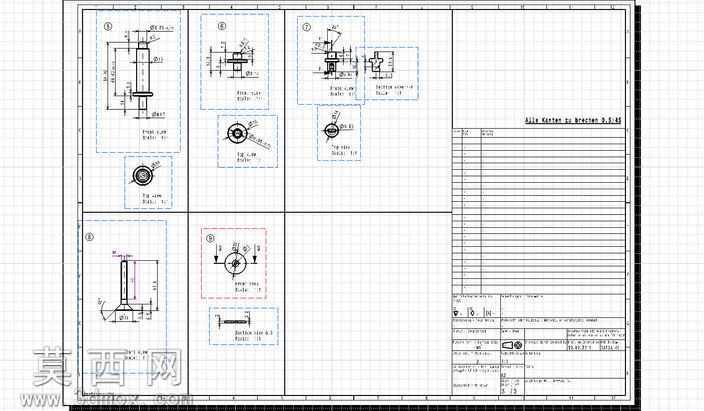

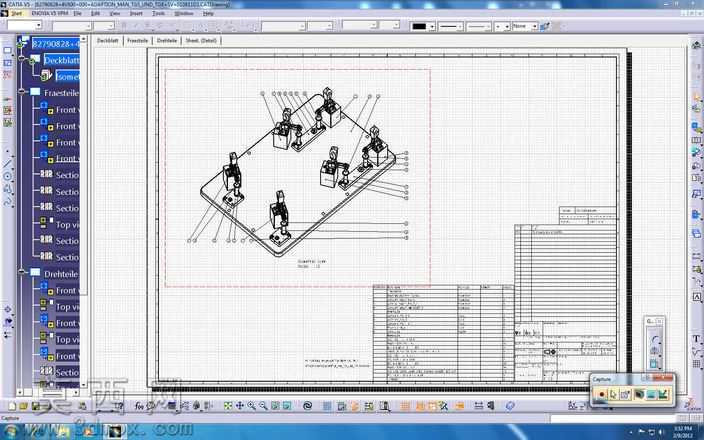

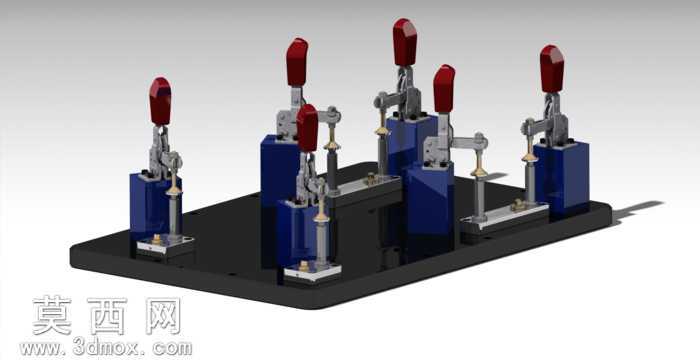

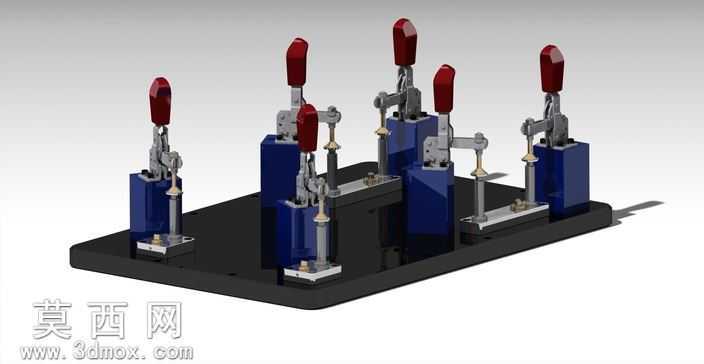

本作品为针对长条形焊接工件设计的多工位同步压紧焊接夹具，整体采用三维建模软件完成全参数化设计，所有零部件均按照实际加工装配标准构建，可直接导出工程图用于生产加工。模型整体以矩形工装底板为承载基座，底板采用电木材质渲染表现，表面做哑光耐磨质感处理，按照工位排布预设了标准安装孔位，保证所有功能组件的定位精度。底板上对称布置两组平行的工件定位轨道，轨道采用金属材质渲染，表面做镀锌防锈质感处理，轨道型面与待焊接工件的外形轮廓完全匹配，可实现工件的快速放入与初定位，限制工件的水平方向自由度。每个工位对应配置两组垂直式快速夹钳，夹钳手柄采用红色防滑橡胶材质渲染，夹钳主体与压头采用碳钢材质做发黑处理质感，压头位置配套可调式压块，可根据工件实际厚度微调压紧行程，保证压紧力均匀作用在工件表面，避免焊接过程中工件出现移位、翘曲变形。夹钳安装座采用一体式机加工结构设计，通过内六角螺丝与工装底板牢固连接，保证夹钳反复开合过程中的结构稳定性。模型在渲染阶段采用工业产品常用的三点布光方案，主光源从斜上方投射，突出夹具的结构层次与金属材质质感，辅助光源补全暗部细节，背景采用渐变深蓝色调，让整体工装结构清晰呈现，无多余视觉干扰。设计过程中充分考虑焊接作业的操作便利性，所有夹钳的操作手柄均朝向工装外侧排布，操作人员可快速完成所有工位的压紧与松脱动作，大幅提升上下料效率；同时两组平行工位的设计可实现双工件同步装夹焊接，有效提升批量焊接作业的生产效率，夹钳的排布位置避开了焊接作业的走枪路径，不会对焊接操作造成干涉。整套夹具结构紧凑，定位可靠，压紧力稳定，可有效保证焊接工件的尺寸一致性，降低焊接变形量，适用于小型长条形金属构件的批量焊接加工场景，模型结构完整，所有配合关系均按照实际装配要求设置，可直接用于工装方案评审、生产加工指导以及相关教学演示使用。
